Замена амортизаторов шаговых двигателей Creality CR-10S
В этом руководстве показано, как заменить или установить амортизаторы на 3D-принтере Creality CR-10S для снижения шума при печати. Амортизаторы изготовлены из резинового материала; это предотвращает прямой контакт металлического корпуса двигателя с металлическим креплением принтера, что значительно уменьшает шум.
Важно отметить, что этот процесс можно повторить для всех устройств CR-10 с аналогичными шаговыми двигателями.
Перед началом
- Убедитесь, что питание устройства отключено, отсоединив кабель питания.
- Прочитайте руководство, чтобы ознакомиться с процессом.
- Знайте расположение компонентов. На изображении выше компоненты по оси X выделены красным, по оси Y — синим.
- Обращайтесь с крепежом аккуратно. Слишком сильное усилие при закручивании винта может сорвать резьбу, что затруднит последующее его снятие.
Шаг 1

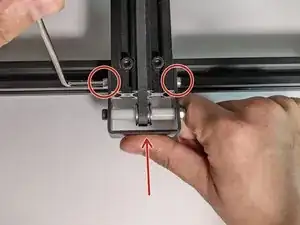

С помощью шестигранного ключа 3 мм выньте по два винта с головкой под шестигранник 3 мм с обеих сторон кронштейна по оси Y, чтобы ослабить натяжитель. Сдвиньте вперед, чтобы ослабить ремень.
Шаг 2

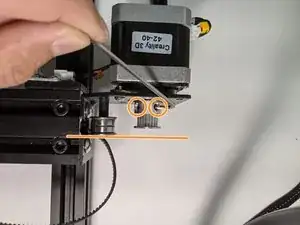

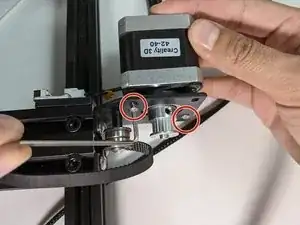

Используя шестигранный ключ 2 мм, выньте четыре винта с головкой под шестигранник 2 мм, крепящие мотор, и положите его так, чтобы шестерня была направлена вверх.

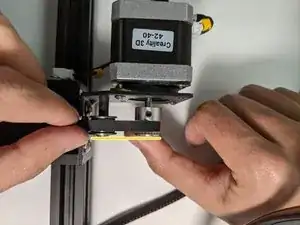

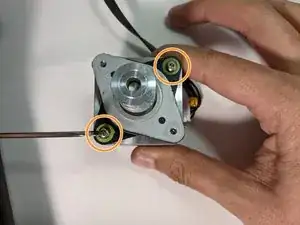

Установите амортизатор, используя два из винтов под шестигранник 2 мм. Убедитесь, что более широкое отверстие амортизатора обращено к двигателю.
Два отверстия без резьбы размещаются вплотную к корпусу двигателя, а два отверстия с резьбой — вплотную к пластиковому кронштейну.
Шаг 3

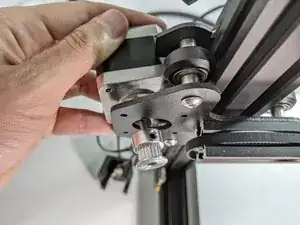

Переустановите двигатель, используя оставшиеся два винта под шестигранник 2 мм, прикрепив амортизатор к кронштейну.
Отрегулируйте шестерню, ослабив два винта под шестигранник 2 мм, центрируя колесо, и затем вновь затяните винты.
После центрирования шестерни вновь установите ремень.
Шаг 4
Затяните ремень, потянув за кронштейн натяжителя и затянув два винта с головкой под шестигранник 3 мм.
Шаг 5

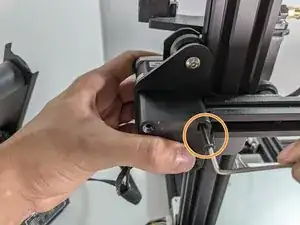

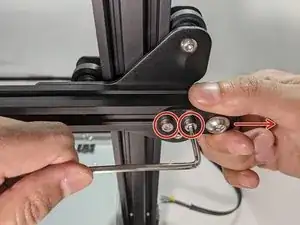

Отверните болты с головкой под шестигранник 3 мм на натяжителе по оси X и сдвиньте кронштейн в сторону двигателя, чтобы ослабить ремень.
Шаг 6

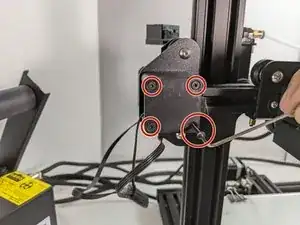

Отверните четыре болта с головкой под шестигранник 2 мм, крепящие двигатель и датчик к шасси.
Ослабьте ремень и снимите шаговый двигатель с крепления.
Шаг 7
При выполнении этой установки вам придётся удерживать крышку датчика и двигатель на месте.
Установите амортизатор на двигатель, как описано в Шаге 2.
Убедитесь, что шестерня центрирована аналогично Шагу 3, прежде чем проводить окончательную сборку.
Переустановите двигатель на кронштейн, используя два из длинных винтов под шестигранник 2 мм.
Шаг 8

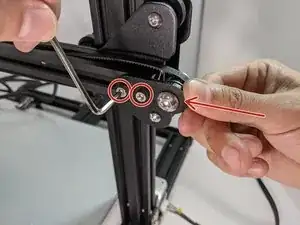

Затяните ремень, потянув за кронштейн натяжителя и затянув два винта с головкой под шестигранник 3 мм.
Заключение
Для повторной сборки устройства выполните шаги в обратном порядке.
Перевод руководства с ifixit.com
