Установка комплекта линейной рельсовой направляющей по оси Y для CR-10S PRO

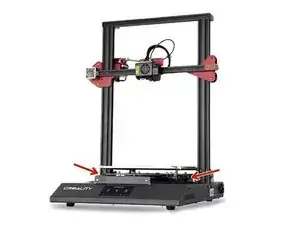

Снимите ручки выравнивания стола

Будьте осторожны при подъёме стола с Y-каретки. Пружины могут выпасть при подъёме стола.

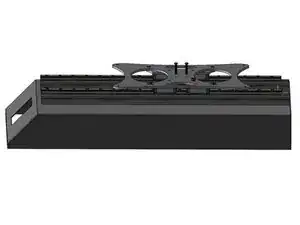

Поднимите стол и отведите его в задний левый угол принтера

Примечание: используется штатная Y-каретка CR10S Pro с узлом колес Vslot для сохранения выравнивания рельсов при замене болтов рамы

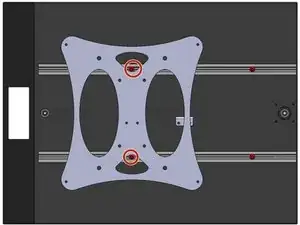

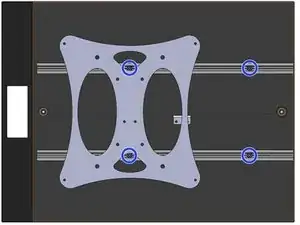

Снимайте по одному, откручивая M5x30 SHCS

Замените на M5x30 BHCS

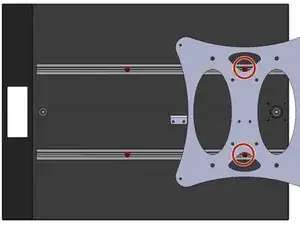

Сдвиньте Y-каретку вперед и снимите её с передней части аппарата

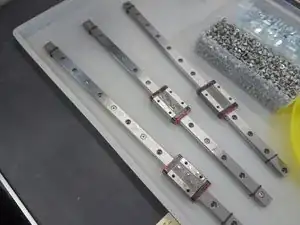

Достаньте из упаковки

Примечание: не прикасайтесь к рельсу напрямую руками.

Протрите рельс безворсовой тканью

Нанесите смазку в сапун с каждой стороны рельса

Предварительно вставьте пружинные гайки и используйте шестигранный ключ или отвертку для помощи в выравнивании

M3 пружинная T-гайка

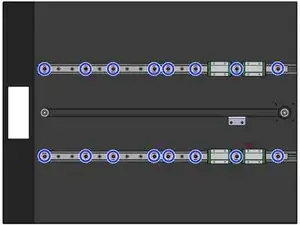

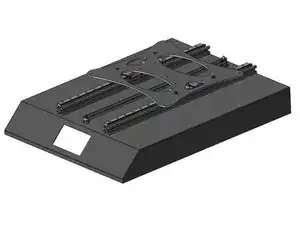

Используйте отмеченные положения для крепления рельса

16x M3x8 SHCS

Изображение с направляющей MGN на рельсе

Затягивайте винты равномерно по схеме «крест»

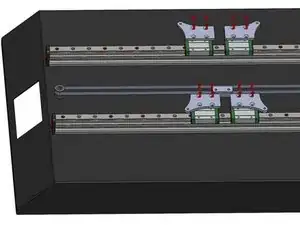

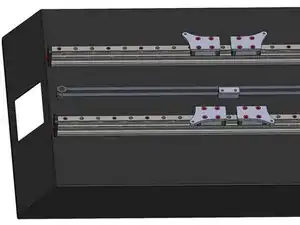

4x адаптерные пластины

16x M3x6 FHCS

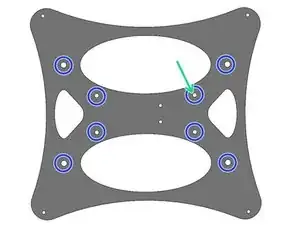

Снимите все колеса Vslot и болты

Установите триггер конечного выключателя в это место

На втором изображении показана установка триггера конечного выключателя

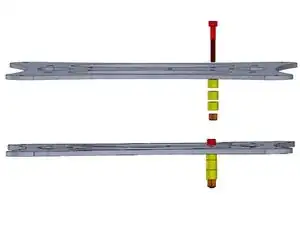

M5x35 SHCS

3x штатных дистанционных втулки для колес Vslot

M5 стопорная гайка с нейлоновым кольцом

Отверстия для крепления ремня располагаются с правой стороны принтера

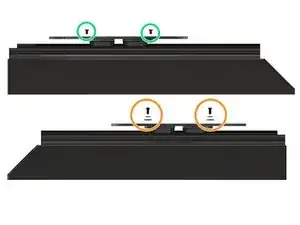

Винты левой стороны

Некоторые ранние комплекты просверлены и нарезаны под M5. В этом случае M4x8 FHCS заменяется на M5x10 FHCS, а M4x10 BHCS заменяется на M5x10 BHCS.

2x M4x8 FHCS

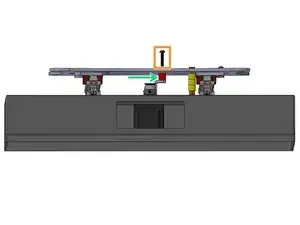

Порядок сборки правого винтового узла

M4x10 BHCS - M4 шайба - M4 шайба большого наружного диаметра

Сначала затяните винты левой стороны

Прокладка кронштейна ремня

2x M4x20 SHCS

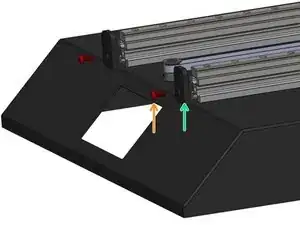

Снимите винт крепления штатного кронштейна конечного выключателя

Замените винт крепления кронштейна конечного выключателя на:

M3x10 SHCS, M3 шайба и M3 скользящая T-гайка

M5x10 BHCS

Акриловая заглушка

Отрегулируйте положение конечного выключателя, сдвинув его назад до тех пор, пока кончик сопла не совпадёт с передним краем стола в момент срабатывания выключателя.
