Замена ЖК-панели принтера фотографий Dell Photo Printer 540

Поверните фото-принтер так, чтобы нижняя часть корпуса была направлена вверх.

Используйте отвертку Phillips #2, чтобы против часовой стрелки выкрутить три винта 5,65 мм на нижней панели корпуса.

Поверните устройство так, чтобы оно снова стояло в обычном положении. Под ЖК-панелью находится винт 9,62 мм — открутите его отверткой Phillips #2.

Снимите заднюю панель корпуса, потянув её прямо назад.

Возможно потребуется приложить аккуратное усилие для снятия этой детали.

Поверните фото-принтер так, чтобы нижняя панель снова была направлена вверх. Снимите нижнюю панель корпуса, чтобы получить доступ ко всем внутренним компонентам.

Наконец снимите боковую панель с дверцей картриджа, удерживая правую сторону и оттягивая назад левую сторону.

Внимание! Боковая панель удерживается защёлками; не ломайте их.

Осторожно извлеките внутренние компоненты устройства, поднимая их вверх и выводя из корпуса.

Найдите красно‑чёрный кабель, соединяющий вентилятор с верхней частью платы управления.

Аккуратно отсоедините красно‑чёрный кабель от платы управления, мягко потянув, чтобы изолировать охлаждающий вентилятор от устройства.

Найдите ленточный кабель данных, который соединяет ЖК-панель с системной платой.

Осторожно отщёлкните ленту от системной платы.

Отделите верхнюю крышку от нижней базы и переверните так, чтобы ЖК-панель была обращена вверх для следующего шага.

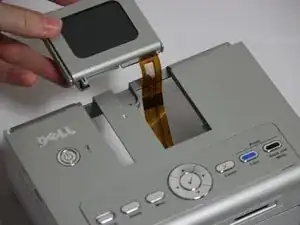

Выдвиньте ЖК-панель из корпуса принтера и отодвиньте её в сторону.

Удерживайте нижнюю часть ЖК-панели и поднимите экран на 70 градусов. Положите экран лицевой стороной вниз для следующего шага.

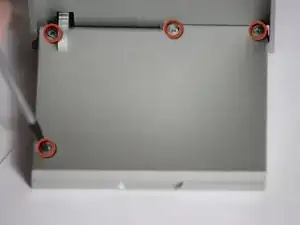

Используйте отвертку Phillips 00, чтобы выкрутить четыре винта 5,4 мм, расположенные за ЖК-экраном.

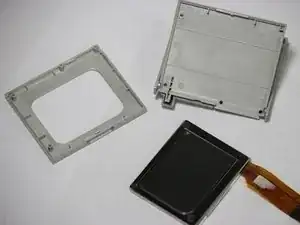

Теперь вы можете отделить отдельные части друг от друга, что позволит получить доступ к экрану для замены.
