Замена материнской платы Dell Photo Printer 540

Поверните фотоаппарат так, чтобы нижняя часть корпуса оказалась сверху.

Используя крестовую отвёртку №2, выверните три винта длиной 5,65 мм на нижней панели корпуса, вращая против часовой стрелки.

Поверните устройство так, чтобы оно снова стояло вертикально. Под панелью ЖК-дисплея находится винт длиной 9,62 мм, открутите его с помощью крестовой отвёртки №2.

Снимите заднюю панель корпуса, потянув её прямо на себя.

Для снятия этой детали может потребоваться небольшое усилие.

Поверните фотоаппарат так, чтобы нижняя панель снова оказалась сверху. Снимите нижнюю панель корпуса, чтобы получить доступ ко всем внутренним компонентам.

Снимите боковую панель с дверцей отсека чернильных картриджей, удерживая правую сторону и потянув левую сторону назад.

Осторожно! Боковая панель зафиксирована защёлками, не сломайте их.

Осторожно извлеките внутренние компоненты устройства, поднимая их вверх и в сторону от корпуса.

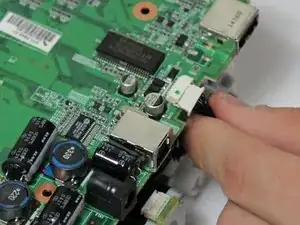

Найдите красный и чёрный кабель, соединяющий вентилятор с верхней частью логической платы.

Осторожно отсоедините красный и чёрный кабель от логической платы, потянув за него аккуратно, чтобы изолировать вентилятор охлаждения от устройства.

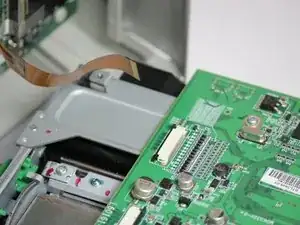

Найдите ленточный кабель, соединяющий панель ЖК-дисплея с материнской платой.

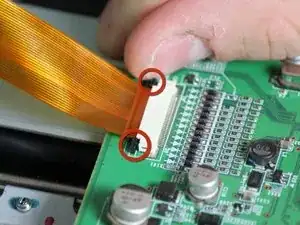

Ослабьте фиксаторы рядом с кабелем, аккуратно отодвинув их от белого держателя ленточного кабеля.

После ослабления фиксаторов кабель должен легко выйти из материнской платы.

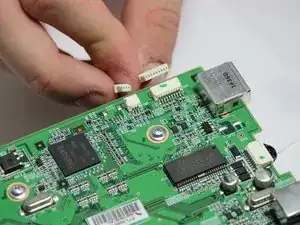

Найдите разъёмы с многожильными проводами, соединяющими материнскую плату с печатающим блоком.

Отсоедините оба разъёма, аккуратно потянув их от материнской платы.

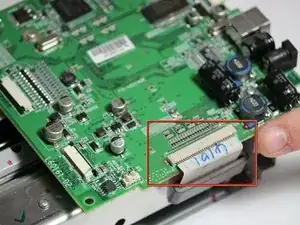

Найдите белый ленточный кабель, соединяющий материнскую плату с подающим механизмом принтера.

Отсоедините кабель, аккуратно потянув его от материнской платы.

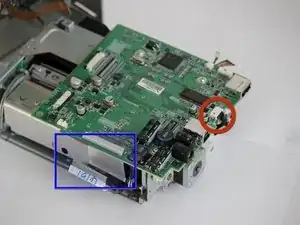

Материнская плата изменила ориентацию. Обратите внимание на новую ориентацию, исходя из белого ленточного кабеля, отключённого на предыдущем шаге.

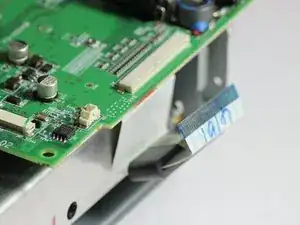

Найдите чёрный ленточный кабель, соединяющий материнскую плату с печатающими двигателями.

Отсоедините его от логической платы, аккуратно потянув провод от материнской платы.

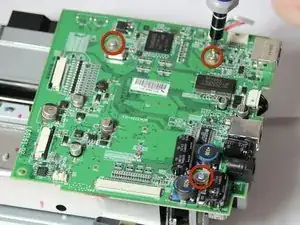

Теперь открутите три винта длиной 7,89 мм (против часовой стрелки), используя крестовую отвёртку №1.

После откручивания винтов и отсоединения кабелей аккуратно извлеките материнскую плату из печатающего блока.
