Замена считывателя карт памяти принтера Dell Photo Printer 540

Поверните принтер так, чтобы дно корпуса оказалось сверху.

Используйте отвертку Phillips #2, чтобы удалить три винта 5.65 мм на нижней панели корпуса, поворачивая против часовой стрелки.

Поверните устройство так, чтобы оно снова стало вертикальным. Под ЖК-панелью находится винт 9.62 мм, открутите его отверткой Phillips #2.

Снимите заднюю панель корпуса, вытянув её прямо назад.

Для удаления этой части может потребоваться немного усилий.

Снова поверните принтер так, чтобы нижняя панель была вверх. Теперь снимите нижнюю панель корпуса, чтобы получить доступ ко всем внутренним компонентам.

Наконец, снимите боковую панель с дверцей картриджа, держа правую сторону и вытягивая назад левую сторону.

Внимание! Боковая панель удерживается на зажимах; не сломайте их.

Осторожно удалите внутренние компоненты устройства, поднимая их вверх и вытаскивая из корпуса.

Найдите красный и черный кабели, которые соединяют вентилятор с верхней частью материнской платы.

Осторожно снимите красный и черный кабели с материнской платы, потянув немного, чтобы отсоединить вентилятор от устройства.

Найдите шлейф, который соединяет ЖК-панель с материнской платой.

Ослабьте крепления рядом с шлейфом, осторожно отодвинув их от белого держателя шлейфа.

После ослабления креплений шлейф должен легко снять с материнской платы.

Найдите зажимы с многоцветными проводами, которые соединяют материнскую плату с печатающим блоком.

Отключите оба, осторожно потянув их от материнской платы.

Найдите белый шлейф, который соединяет материнскую плату с подачей бумаги.

Отключите шлейф, осторожно вытянув его от материнской платы.

Материнская плата изменила ориентацию. Обратите внимание на новую ориентацию на основе белого шлейфа, который мы сняли на предыдущем шаге.

Найдите черный шлейф, который соединяет материнскую плату с печатающими моторами.

Отключите его от материнской платы, осторожно вытянув провод от материнской платы.

Теперь открутите три винта 7.89 мм (против часовой стрелки) с помощью отвертки Phillips #1.

После того, как винты и шлейфы отключены, вы можете вытянуть материнскую плату из печатающего блока.

Получите доступ к нижней части верхнего корпуса с тонкой горизонтальной материнской платой управления, прикрепленной снизу.

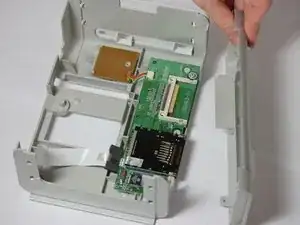

Снимите переднюю панель.

Теперь у верхнего корпуса Dell должно остаться только две стороны.

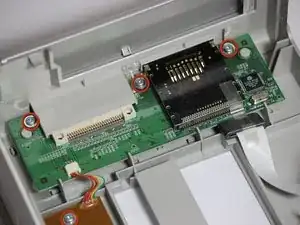

Найдите четыре винта 7.85 мм, которые крепят материнскую плату панели управления к верхней части корпуса.

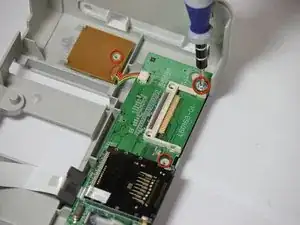

Используйте отвертку Phillips #1, чтобы удалить четыре выделенных винта.

ПРИМЕЧАНИЕ: Убедитесь, что снятие передней панели завершено.

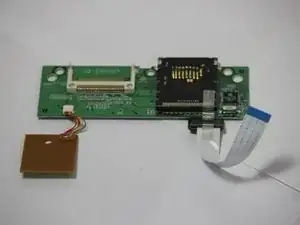

Осторожно поднимите материнскую плату горизонтальной панели управления и квадратную плату переключателя питания.

Полностью отсоедините материнскую плату от лицевой панели корпуса.

ПРИМЕЧАНИЕ: Оставьте переключатель питания, прикрепленный к основной материнской плате управления.

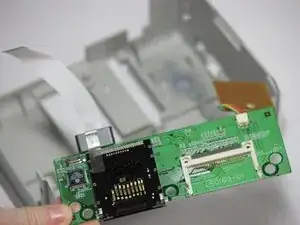

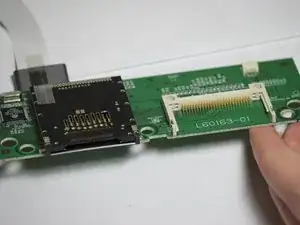

Найдите прозрачный шлейф с синим наконечником, который соединяет считыватель карт памяти с материнской платой управления.

Отключите шлейф, и считыватель карт памяти теперь отделён.
