Замена панели ламп Pacific Image Electronics CS3600
Перед началом работы, пожалуйста, имейте в виду, что вам потребуется полностью разобрать устройство, чтобы добраться до лампы внутри. Для этого потребуется только отвертка Phillips и умелые руки.
Шаг 1

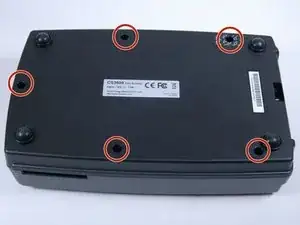

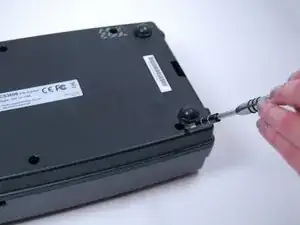

Начните с удаления 5 винтов размерами 5мм x 9мм, расположенных на дне устройства, с помощью отвертки J1.
Шаг 2

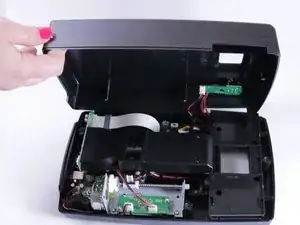

Теперь, когда винты удалены, осторожно, но решительно откройте устройство вдоль шва, пока оно не примет вид, как показано.
Шаг 3

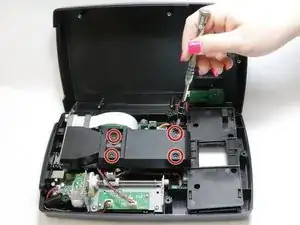

Используйте отвертку J0, чтобы удалить следующие четыре винта размером 5мм x 9мм.
Шаг 4

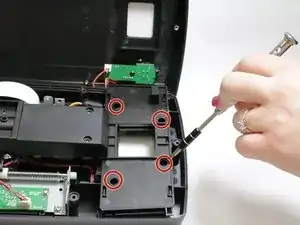

Используйте ту же отвертку J0 для удаления следующих 3 винтов размером 7мм x 6мм.
Шаг 5

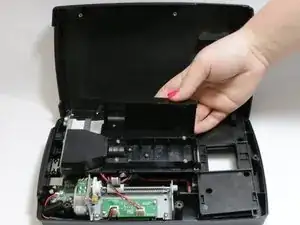

Теперь возьмите пластиковую крышку, с которой вы только что удалили винты, и осторожно снимите её с устройства.
Шаг 6

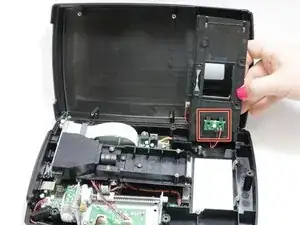

Теперь вы можете легко поднять пластиковое покрытие, с которого вы удалили винты на шаге 3, открывая доступ к лампе.
Шаг 7

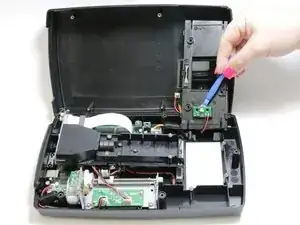

Вставьте пластиковый инструмент для открывания под корпус лампы. Прикладывая силу вверх, извлеките лампу из корпуса.
Шаг 8

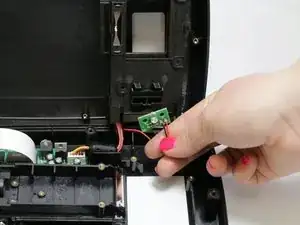

Вы теперь извлекли лампу из корпуса. Осторожно потяните провода вперед и подготовьте паяльную станцию.
Шаг 9

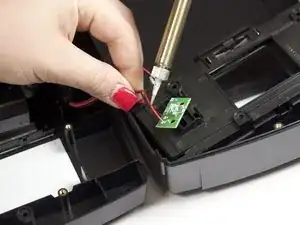

Осторожно отпаяйте 2 провода от их точек контакта, чтобы отделить ламповую панель от материнской платы.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
