Замена стекла сканера Visioneer OneTouch 7400 USB
Используйте это руководство для удаления стекла в сканере с целью его замены.
Шаг 1

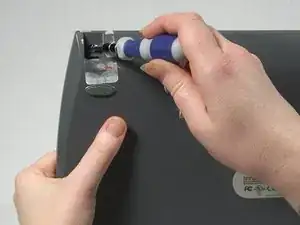

На дне сканера снимите винт в верхнем левом углу.
Шаг 2
Удалите резиновую ножку с противоположной стороны отверстия для винта, чтобы открыть второе отверстие для винта.

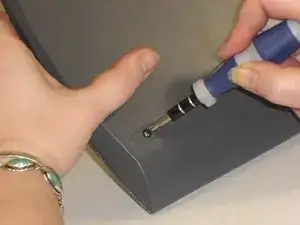

Снимите винт под ножкой.
Шаг 3
Pоверните сканер так, чтобы отверстие для винта оказалось в верхнем левом углу.

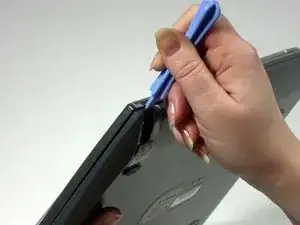

Вставьте пластиковый инструмент для открытия между верхним и нижним корпусами сканера, при этом зацепляя верх.
Осторожно приподнимите оба корпуса, начиная над отверстием для винта и постепенно продвигаясь вокруг.

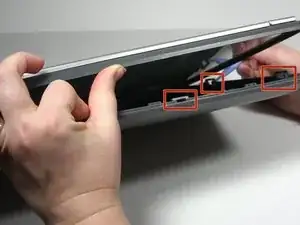

Обратите внимание, что верхний и нижний корпуса соединены серией из 6 фиксирующих элементов. По одному фиксирующему элементу на каждом из длинных боков сканера, примерно 15 см от углов. По два фиксирующих элемента на каждом из коротких боков сканера, примерно 6 см от углов. Используйте лопатку для освобождения фиксирующего элемента от верхнего корпуса.
Шаг 4

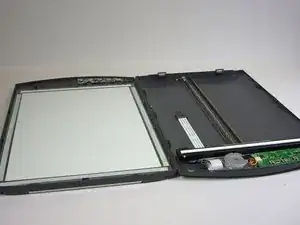

Разъедините две части корпуса.
Шаг 5

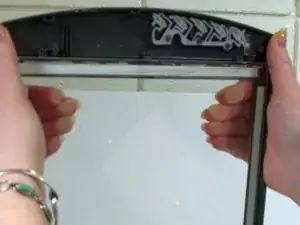

Придайте равномерное давление на заднюю часть стекла, удерживая пластиковую рамку на месте.
Шаг 6

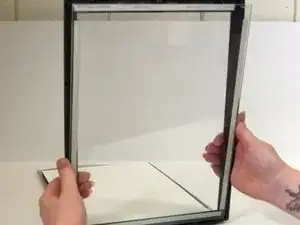

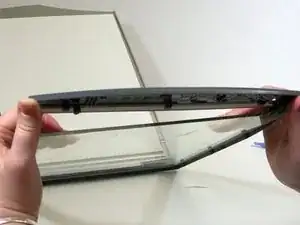

При постоянном давлении на стекло, проведите пальцами вниз по бокам, пока стекло не перестанет крепиться к двустороннему скотчу.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
