Замена объектива Pacific Image Electronics CS3600
Единственный инструмент, необходимый для снятия объектива, — это битa отвертки JIS (J0). Замена объектива позволит вам продолжить сканирование изображений на компьютер.
Шаг 1

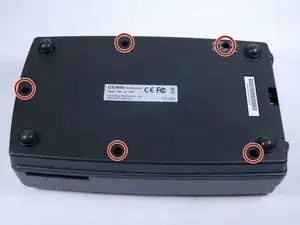

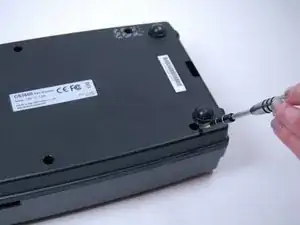

Используйте отвертку J0 для удаления следующих 5 винтов размером 9 мм x 7 мм.
Шаг 2

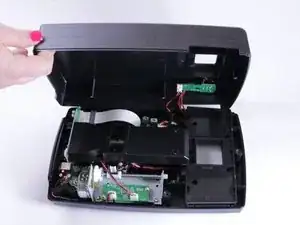

Немного надавив, откройте устройство, потянув за шов.
Шаг 3
Используйте отвертку J0 для удаления винтов размером 7 мм x 6 мм.
Шаг 4

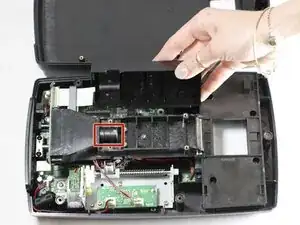

После удаления винтов и снятия корпуса откроется доступ к объекту.
Шаг 5

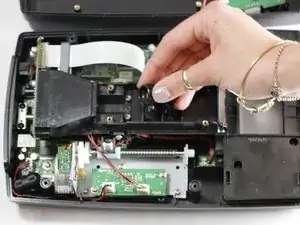

Просто удалите объектив и замените его соответствующим образом!
Заключение
Для сборки вашего устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
