Замена мотора Pacific Image Electronics CS3600
Если вы замечаете, что ваш сканер издает странные звуки или по-прежнему не работает должным образом, мотор может быть заеденным или нуждаться в замене. Это руководство поможет вам извлечь мотор из внутреннего корпуса.
Шаг 1

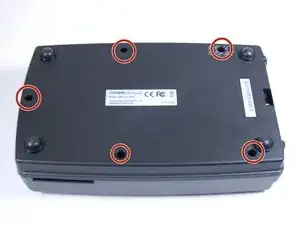

Для начала откройте устройство,.Remove the 5 screws measuring 5 мм x 9 мм с помощью отвертки с крестовидным жалом J1.
Шаг 2

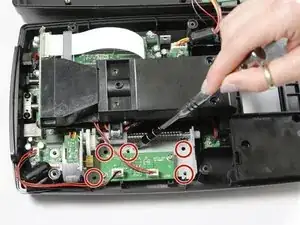

Затем удалите 5 винтов 9 мм x 5 мм из окруженных мест с помощью отвертки с крестовидным жалом J1.
Шаг 3

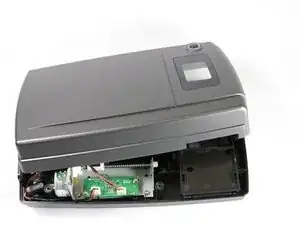

После удаления винтов аккуратно извлеките корпус мотора из устройства.

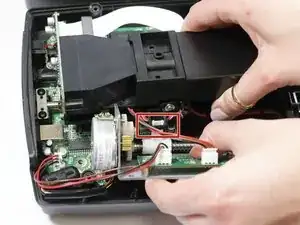

Пластиковая деталь, обведенная кругом, служит зажимом, поднимите корпус вверх и к себе, чтобы отсоединить корпус.
Шаг 4

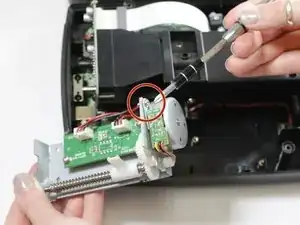

Теперь, держа корпус мотора в руках, удалите два винта и шайбу 9 мм x 5 мм в верхней части корпуса мотора с помощью отвертки J1.

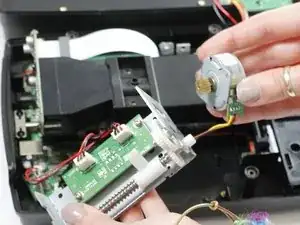

Осторожно потяните мотор от корпуса, чтобы обнажить провода.
Шаг 5

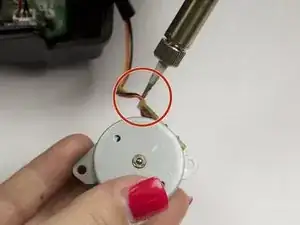

Аккуратно отпаяйте провода от их контактной точки на печатной плате.
Вы успешно удалили мотор!
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
