Замена материнской платы Visioneer OneTouch 7400 USB

Компьютеры

В этом руководстве показано, как удалить материнскую плату Visioneer OneTouch 7400 USB для ремонта или замены.

ПРЕДУПРЕЖДЕНИЕ: Электронные схемы будут обнажены. Обращайтесь с материнской платой осторожно, чтобы избежать повреждения оборудования и себя. Держите оборудование подальше от источников тепла и воды.

Шаг 1

На нижней части сканера удалите винт в верхнем левом углу.

Шаг 2

Удалите резиновую ножку напротив отверстия для винта, чтобы открыть второе отверстие для винта.

Удалите винт под ножкой.

Шаг 3

Поверните сканер так, чтобы отверстие для винта находилось в верхнем левом углу.

Поместите пластиковый инструмент для открытия между верхним и нижним корпусом сканера, направив крючок вверх.

Осторожно подденьте два корпуса, начиная над отверстием для винта и работая вокруг.

Обратите внимание, что верхние и нижние корпуса скреплены серией из 6 закладок. По одной закладке на каждой из длинных сторон сканера примерно в 15 см от углов. По две закладки на каждой из коротких сторон сканера примерно в 5.8 см от углов. Используйте лопатку, чтобы освободить закладку от верхнего корпуса.

Шаг 4

Разъедините две части корпуса.

Шаг 5

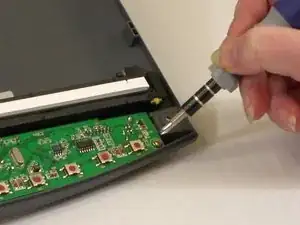

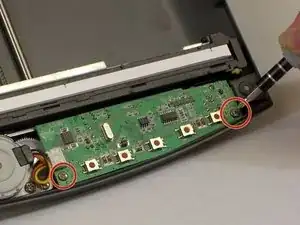

На нижней части корпуса удалите два винта с материнской платы.

Шаг 6

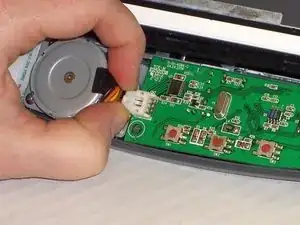

Осторожно отсоедините провода от материнской платы, потянув медленно, но уверенно.

Справа материнская плата соединена с шлейфом. Не тяните слишком сильно.

Шаг 7

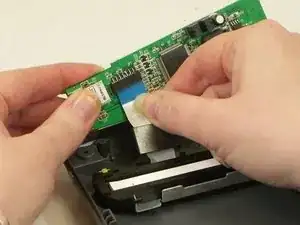

Аккуратно переверните материнскую плату.

Осторожно извлеките шлейф из его гнезда.

Заключение

Чтобы собрать устройство обратно, следуйте этим инструкциям в

Перевод руководства с ifixit.com
