Замена ремня Visioneer OneTouch 7400 USB

На нижней стороне сканера открутите винт в верхнем левом углу.

Снимите резиновую ножку, противоположную отверстию для винта, чтобы получить доступ ко второму отверстию для винта.

Удалите винт под резиновой ножкой.

Поверните сканер так, чтобы отверстие для винта располагалось в верхнем левом углу.

Поместите пластиковый инструмент для вскрытия между верхней и нижней крышками сканера так, чтобы крючок был направлен вверх.

Осторожно подденьте две половинки корпуса, начиная над отверстием для винта и продвигаясь вокруг устройства.

Обратите внимание, что верхняя и нижняя крышки удерживаются серией из 6 защёлок. По одной защёлке на каждой длинной стороне сканера примерно в 15 см от углов. По две защёлки на каждой короткой стороне сканера примерно в 6 см от углов. Используйте лопатку, чтобы отщёлкнуть защёлку от верхней крышки.

Разделите две части корпуса.

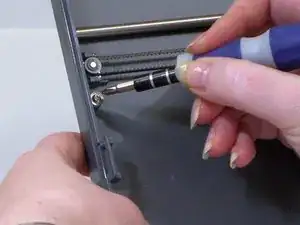

Удалите винт, удерживающий пружину натяжения на месте.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять пружину натяжения.

Будьте осторожны. Пружина может выстрелить.

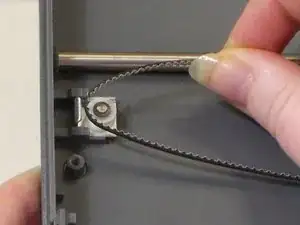

Снимите ремень со шпули.

Шпуля является свободным элементом; не потеряйте её.

Ослабьте ремень настолько, чтобы можно было перевернуть сенсорную планку.

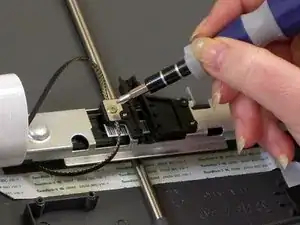

Перевернув сенсорную планку, снимите винт в середине планки.

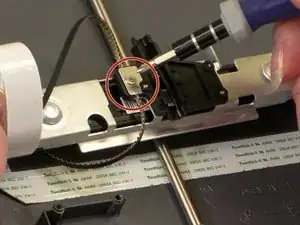

Снимите металлическую пластину, если она не отходит вместе с винтом.

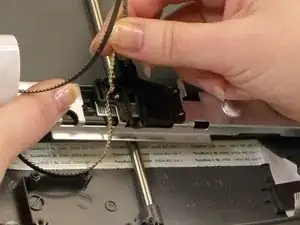

Осторожно выведите ремень из канавки в сенсорной планке, чтобы снять его.
