Замена ламп верхней крышки Microtek ScanMaker 5900
Этот гид показывает владельцу сканера, как заменить две лампы, расположенные в верхней крышке сканера.
Шаг 1
Ослабьте винты на последовательном порту, поворачивая их против часовой стрелки вручную.
После ослабления винтов вытащите последовательный порт.
Шаг 2
Поднимите крышку в вертикальное положение.
Поднимите крышку прямо вверх, чтобы снять её со сканера.
Шаг 3

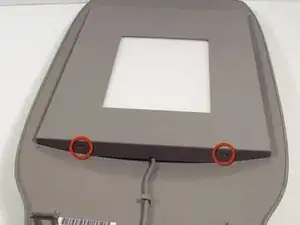

Обратите внимание, что есть две пластиковые вкладки, которые необходимо нажать внутрь, чтобы снять пластиковую крышку.

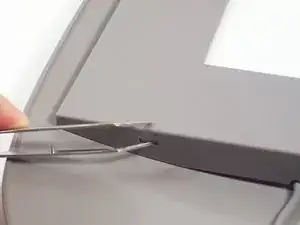

Используйте пинцет, чтобы нажать эти вкладки внутрь.

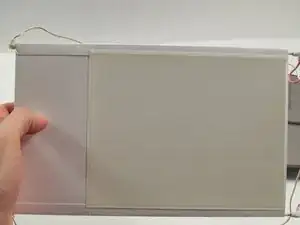

Аккуратно снимите пластиковую крышку с верхней крышки.
Шаг 4

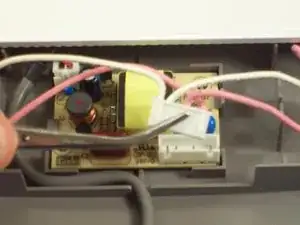

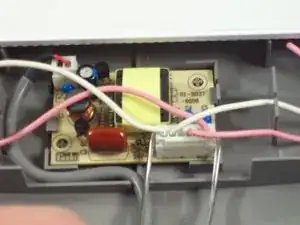

Удерживайте пластиковый кожух проводов возле последовательного порта.
Аккуратно потяните и покачайте кожух проводов, пока он не освободится от печатной платы.
Шаг 5

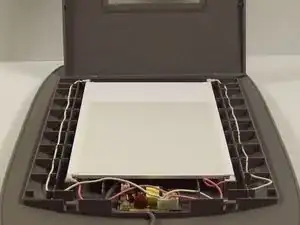

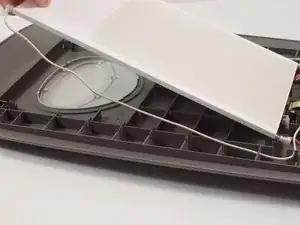

Аккуратно поднимите лампы и отсоедините провода от пластика.
После полного освобождения ламп купите новые и замените их.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
