Замена мотора USB-сканера Visioneer OneTouch 7400

На нижней стороне сканера удалите винт в верхнем левом углу.

Удалите резиновую ножку, противоположную отверстию для винта, чтобы открыть второе отверстие для винта.

Удалите винт под ножкой.

Поверните сканер так, чтобы отверстие для винта оказалось в верхнем левом углу.

Поместите пластиковый инструмент для разъединения между верхним и нижним корпусами сканера так, чтобы крючок смотрел вверх.

Осторожно приподнимите два корпуса, начиная сверху от отверстия для винта и двигайтесь вокруг.

Учтите, что верхний и нижний корпуса удерживаются вместе рядoм из 6 зажимов. Один зажим на каждой из длинных сторон сканера примерно в 15 см от углов. Два зажима на каждой из коротких сторон сканера примерно в 5.8 см от углов. Используйте лопатку для отсоединения зажима от верхнего корпуса.

Разделите две части корпуса.

Осторожно отсоедините провода от материнской платы, тянув медленно, но уверенно.

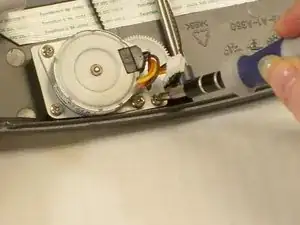

Удалите четыре винта, удерживающие мотор на месте.

Примечание: фотографии, представленные далее, без материнской платы, но вам не нужно удалять материнскую плату для доступа к мотору.

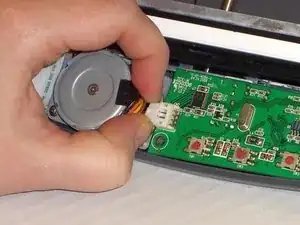

Поднимите мотор из сканера.
