Чистка зеркала

Отключите питание: Отсоедините от сканера кабели питания и USB.

Снимите аксессуары: Удалите любые адаптеры или дополнительные устройства, подключённые к сканеру.

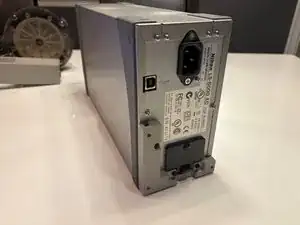

Разместите сканер: Аккуратно переверните сканер и положите его на чистую ровную поверхность, убедившись, что он находится в устойчивом положении.

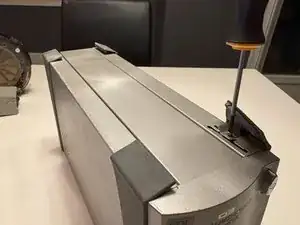

Найдите винты: Определите шесть винтов, расположенных на задней стороне корпуса.

Подготовьте инструменты: Подготовьте подходящую отвёртку, соответствующую типу шлицов, чтобы избежать повреждений.

Открутите аккуратно: Поочерёдно выкрутите все шесть винтов, поворачивая их против часовой стрелки. Храните винты в надёжном месте для последующей сборки.

Осмотрите корпус: После снятия всех винтов аккуратно проверьте заднюю часть корпуса, чтобы убедиться, что можно продолжать разборку.

Найдите резиновые накладки: Как указано красной стрелкой на изображении, найдите четыре резиновые накладки, расположенные в углах на нижней стороне сканера.

Снимите накладки: Аккуратно вытяните каждую резиновую накладку, чтобы открыть доступ к винтам под ними.

Подготовьте инструменты: Убедитесь, что у вас есть подходящая отвёртка для этих винтов.

Открутите: Аккуратно выкрутите четыре винта, поворачивая их против часовой стрелки. Сохраните винты для сборки.

Снимите корпус: После удаления винтов аккуратно сдвиньте металлическую крышку со сканера, чтобы открыть внутренние компоненты.

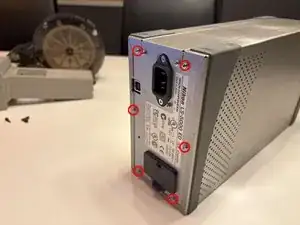

Определите винты: Найдите шесть винтов, отмеченных красными кружками на схеме или изображении.

Подготовьте инструменты: Убедитесь, что у вас есть подходящая отвёртка для этих винтов.

Открутите: Аккуратно поверните каждый винт против часовой стрелки до полного извлечения. Храните винты в безопасном месте для сборки.

Снимите нижнюю панель: После удаления всех шести винтов аккуратно поднимите и снимите нижнюю металлическую панель, открыв доступ к расположенным под ней компонентам.

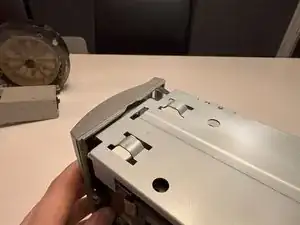

Найдите пластиковую защёлку: Найдите пластиковую защёлку, которую необходимо поддеть.

Подготовьтесь к поддеванию: Используйте подходящий инструмент для поддевания, например пластиковую лопатку или плоскую отвёртку, чтобы не повредить детали.

Подденьте аккуратно: Осторожно вставьте инструмент под пластиковую защёлку и приложите лёгкое усилие для подъёма. Действуйте медленно и аккуратно, чтобы не сломать защёлку.

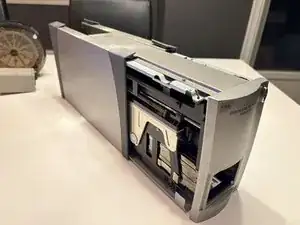

Снимите переднюю панель: После отщёлкивания аккуратно снимите переднюю панель с корпуса.

Обращайтесь бережно: Помните, что защёлки хрупкие и легко ломаются, поэтому действуйте осторожно на всех этапах.

Обратите внимание: как показано на фотографии, защёлки на моём сканере были сломаны предыдущим владельцем. Поэтому при их снятии соблюдайте осторожность, чтобы не повредить их.

Этот шаг необязателен, но значительно упрощает процесс снятия зеркала.

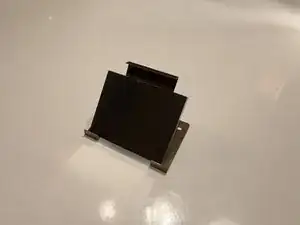

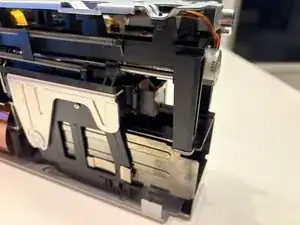

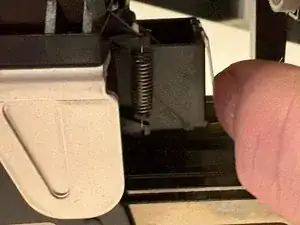

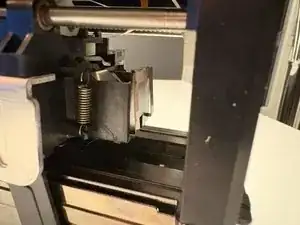

Снимите латунную прижимающую пластину: После отодвигания сканирующей головы вы получите более чёткий доступ к корпусу зеркала и самому зеркалу, которое удерживается латунной прижимающей пластиной.

Используйте маленькую плоскую отвёртку или ногти, чтобы аккуратно приподнять нижние «лапки» латунной пластины. Осторожно оттягивайте по одному выступу пластины, продвигаясь от одной стороны к другой.

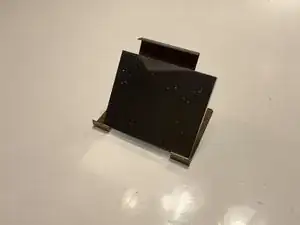

Будьте осторожны при снятии зеркала, следите, чтобы отражающая поверхность не касалась посторонних предметов. Рекомендуется использовать обе руки, захватывая зеркало с обеих сторон корпуса сканера. Чтобы защитить зеркало от масел на руках, наденьте резиновые или латексные перчатки. Допустимо прикасаться к обратной стороне или к кромкам зеркала.

Удаление пыли: Если это просто пыль, используйте небольшой резиновый грушевидный насос для её выдувания.

Средство для чистки: Если пыль не уходит, используйте средство для чистки стекол и микрофибровую салфетку, предназначенную для очков.

Примечание: Может потребоваться несколько попыток, чтобы полностью очистить зеркало. Избегайте касания отражающей поверхности руками или твёрдыми предметами, чтобы не повредить её.
