Замена ленточного кабеля Microtek ScanMaker 5900

Ослабьте винты на последовательном порту, поворачивая их против часовой стрелки рукой.

После ослабления винтов вытащите последовательный порт.

Поднимите крышку в вертикальное положение.

Потяните крышку прямо вверх, чтобы снять её со сканера.

Вставьте пластиковые монтажные лопатки в щель между верхней и нижней частью корпуса.

После вставки одной пластиковой лопатки в щель проведите другими лопатками вдоль щели, чтобы отделить верхнюю часть от нижней части корпуса.

Продолжайте по всей длине корпуса, пока не сможете поднять верхнюю крышку.

Не снимайте крышку полностью, пока не снимете ленточный кабель, прикреплённый к передней части верхней крышки.

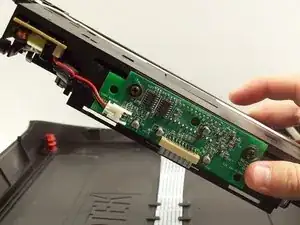

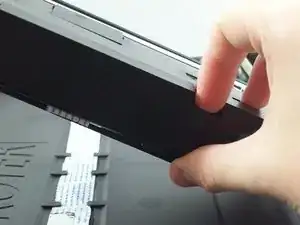

Сделайте это, захватив верхнюю крышку за боковые стороны и повернув её на девяносто градусов, чтобы она стала перпендикулярна нижней крышке.

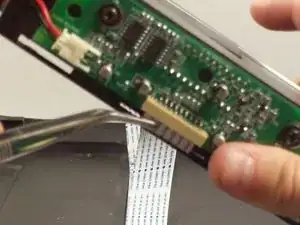

Возьмите ленточный кабель и осторожно вытяните его из разъёма пальцами.

Теперь верхнюю крышку можно безопасно снять с нижней.

Поднимите центральный пластиковый корпус внутри сканера.

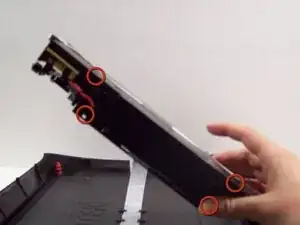

По краям внешнего пластикового корпуса находятся четыре пластиковых защёлки. Нажмите на каждую из них и потяните, чтобы снять корпус.

Под ним вы увидите, что ленточный кабель прикреплён к печатной плате.

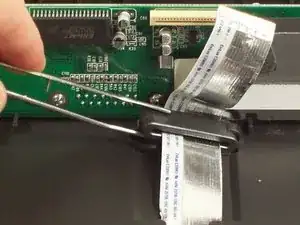

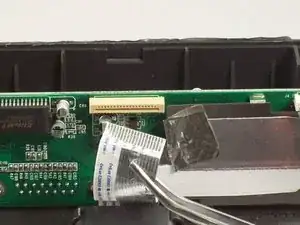

Схватите ленточный кабель пинцетом и осторожно потяните, пока он не выйдет из разъёма.

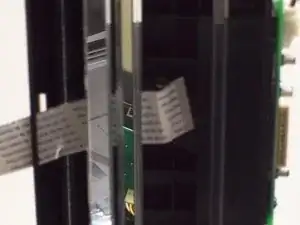

Просто снимите ленточный кабель из отверстий, через которые он протянут.

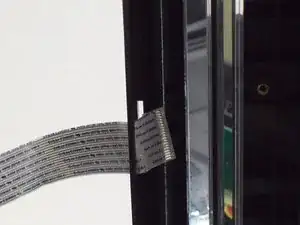

Возьмитесь за ленточный кабель и аккуратно вытяните его с нижней части сканера.

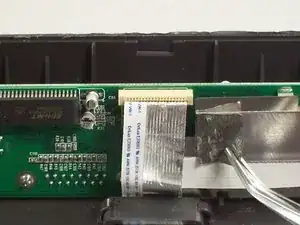

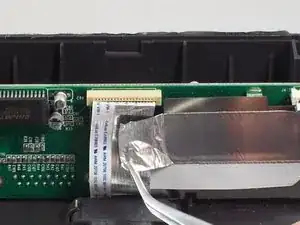

Отклейте липкую металлическую ленту с другой стороны ленточного кабеля.

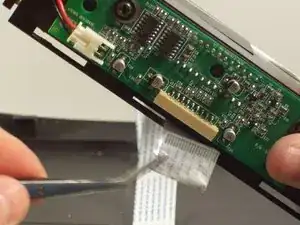

Используйте пинцет, чтобы аккуратно снять ленточный кабель с печатной платы.

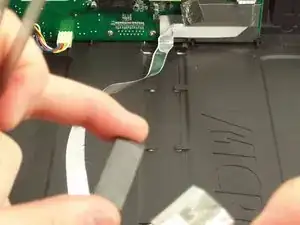

Снимите металлический кожух для ленточного кабеля у основания сканера.

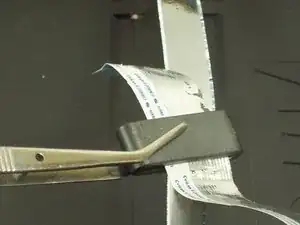

С помощью пинцета сдвиньте металлический кожух, чтобы снять его.

Ленточный кабель теперь полностью освобожден и готов к замене.
