Замена нового замкового механизма Microtek ScanMaker 5900

Ослабьте винты на последовательном порте, поворачивая их против часовой стрелки вручную.

После ослабления винтов вытяните последовательный порт.

Поднимите крышку до вертикального положения.

Вытяните крышку прямо вверх, чтобы снять ее со сканера.

Вставьте пластиковые инструменты для открывания в щель между верхней и нижней частью шасси.

После того как вы поместили один пластиковый инструмент в щель, проведите другими пластиковыми инструментами вдоль щели, чтобы отсоединить верхнюю часть от нижней части шасси.

Пройдите по всей длине шасси, пока не сможете поднять верхнюю крышку.

Не снимайте крышку полностью, пока не удалите шлейф, прикрепленный к передней части верхней крышки.

Сделайте это, взяв верхнюю крышку за стороны и повернув ее на девяносто градусов, чтобы она была перпендикулярна нижней крышке.

Возьмите шлейф и осторожно вытяните его из слота пальцами.

Теперь верхнюю крышку можно безопасно снять с нижней крышки.

Найдите замковой механизм в левом переднем углу устройства.

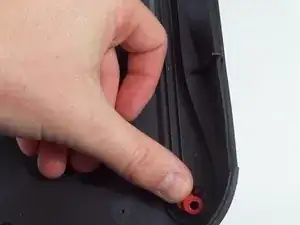

Осторожно надавите на него, пока он не станет свободным.

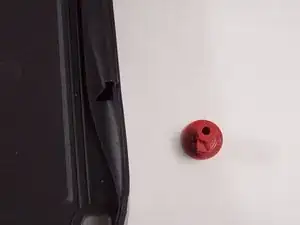

Поверните и покачайте его, пока он не выйдет из нижней части сканера.

Найдите подходящий замковой механизм
