Разборка корпуса сканера Microtek ScanMaker 5900
В этом руководстве показано, как разобрать корпус сканера для ремонта внутренних компонентов.
Шаг 1

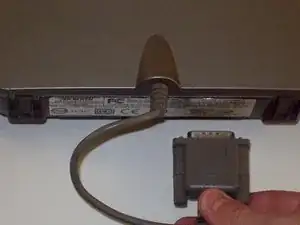

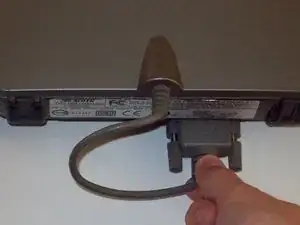

Ослабьте винты на последовательном порту, поворачивая их против часовой стрелки вручную.
После ослабления винтов вытащите последовательный порт.
Шаг 2
Поднимите крышку в вертикальное положение.
Потяните крышку прямо вверх, чтобы снять её со сканера.
Шаг 3

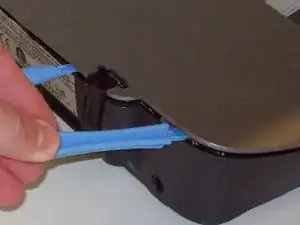

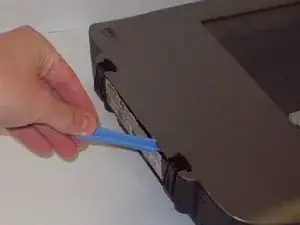

Вставьте пластиковые инструменты для открытия в щель между верхней и нижней частями корпуса.
Шаг 4

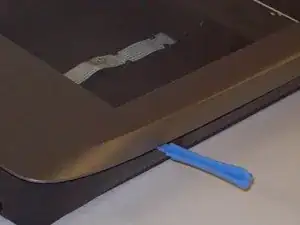

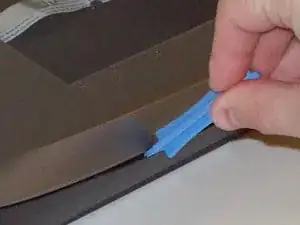

После размещения одного пластикового инструмента в щели, перемещайте другие пластиковые инструменты вдоль щели, чтобы отсоединить верхнюю часть от нижней.
Продвигайтесь вдоль корпуса, пока не сможете поднять верхнюю крышку.
Шаг 5

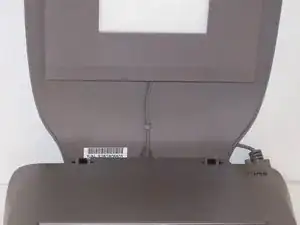

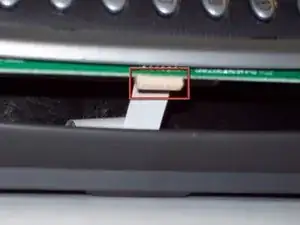

Не снимайте крышку полностью, пока не отсоедините шлейф, прикрепленный к передней части верхней крышки.

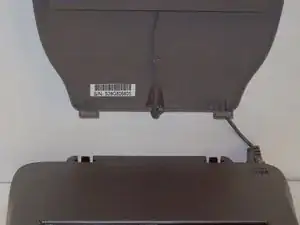

Сделайте это, удерживая верхнюю крышку за стороны и поворачивая её на девяносто градусов, чтобы она была перпендикулярна нижней крышке.

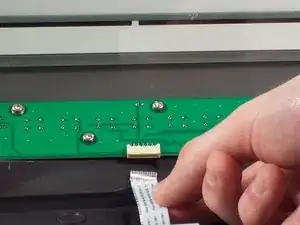

Захватите шлейф и аккуратно вытащите его из слота пальцами.
Верхняя крышка теперь безопасно снимается с нижней крышки.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
