Ремонт платы сканера NeatDesk™ для настольного использования

Проверьте подачу питания

С помощью мультиметра в режиме переменного тока проверьте, что розетка выдаёт 120 В переменного тока

Если нет — попробуйте другую розетку. В противном случае переходите к следующему шагу.

С помощью мультиметра в режиме постоянного тока проверьте, что внешний блок питания сканера выдает 24 В постоянного тока

Если нет — найдите и приобретите другой совместимый блок питания. Блок следует получить у производителя, а если недоступен, то на момент написания руководства приведены следующие технические характеристики (Вход=100–240 В~ 1,0 А макс. 50–60 Гц Выход=24 В⎓ 0,75 А 18 Вт) Полярность — центр положительный

В розетке присутствует высокое напряжение, внимательно соблюдайте меры предосторожности при проверке мультиметром.

Будьте внимательны при проверке внешнего блока питания сканера, чтобы не закоротить контакты.

Открутите нижнюю крышку доступа.

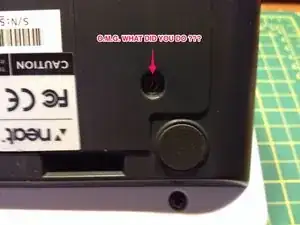

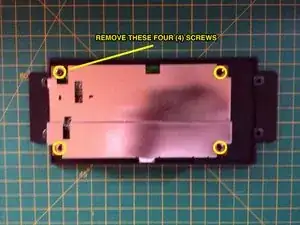

Используйте отвертку Phillips №2 и аккуратно выкрутите четыре (4) винта с нижней панели доступа.

Рекомендуется иметь под рукой магнит, если винты тяжело извлечь из-за утопленного монтажного отверстия.

Откройте нижнюю крышку доступа.

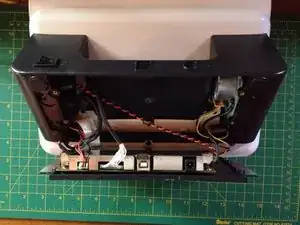

Используйте лопатку или присоску, чтобы приподнять крышку доступа. Обратите внимание на изображение и убедитесь, что наклоняете крышку, как показано, чтобы облегчить её снятие.

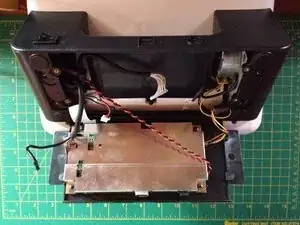

Плата смонтирована на другой стороне крышки доступа, и проводка должна быть отключена перед полным снятием крышки.

Отключите провода, прикрученные к плате.

Используйте отвертку Phillips №2 и аккуратно выкрутите два (2) винта, которыми заземляющие провода закреплены в отверстиях крепления/экрана платы. См. изображение для местоположения.

Будьте осторожны, чтобы не уронить и не потерять винты при их извлечении. Рекомендуется иметь магнит под рукой и прикрыть места, куда могут упасть винты.

Отключите вставные разъёмы и плоский ленточный кабель.

Используйте подходящие плоскогубцы, например тонкогубцы, аккуратно захватите разъёмы и осторожно отключайте их в указанной последовательности для удобства доступа.

Будьте осторожны при обращении с плоским ленточным кабелем, чтобы избежать порезов, перегибов или повреждения проводников.

Используйте отвертку Phillips №2 и аккуратно выкрутите четыре (4) винта из отверстий крепления экрана/платы.

Обязательно соблюдайте правила защиты от электростатического разряда (ESD).

Используйте антистатический коврик и браслет заземления, чтобы избежать повреждения чувствительных электронных компонентов платы.

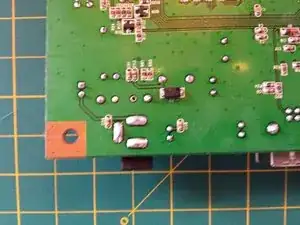

Тщательно осмотрите плату и все компоненты при хорошей освещённости и с использованием лупы.

Ищите дефекты, такие как: трещины, следы горения, признаки коррозии, вздутые компоненты, необычные паянные соединения ...

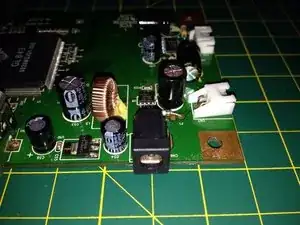

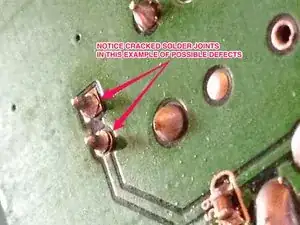

Смотрите изображения для примера дефекта паянного соединения в этом проекте.

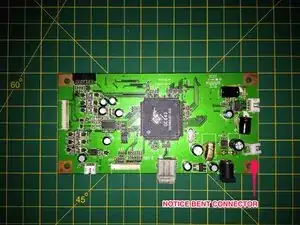

Обратите внимание, что дефектные паянные соединения, вероятно, были заводским браком или возникли из‑за механического напряжения, вызванного слишком короткой проводкой, что видно по углу подключения разъёма.

См. Шаг 3 для возможной причины напряжения на разъёме, приведшей к усталости паяных соединений. (См.: Экспонат — 1)

Проверьте целостность цепи, используя мультиметр в режиме прозвонки, и проверяйте «точка к точке», начиная с входного разъёма питания до следующей доступной точки. Продолжайте по цепи, проверяя отсутствие разрывов.

Поскольку в этом примере проблема была связана с питанием, рекомендуется проверить отсутствие других проблем, которые могут нарушать прохождение питания.

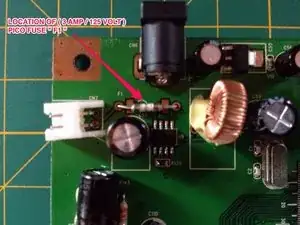

В данном случае было обнаружено, что помимо дефектных паянных соединений, предохранитель также был разомкнут (вероятно, из‑за перенапряжения от плохих контактов).

Определите тип требуемого ремонта

В этом примере требовалась базовая пайка. Однако для Вашего случая могут потребоваться другие формы ремонта.

Ниже приведены ссылки на другие руководства, описывающие общие способы ремонта:

Руководство по пайке и выпаиванию

Руководство по повреждениям электроники от воды

Руководство «Электронные навыки 101»

Большое спасибо авторам дополнительных руководств за их вклад

Проверьте возможные ошибки, которые могли быть допущены, или другие проблемы.

Распространённые ошибки могут включать: разъёмы или проводку, установленные не в том месте.

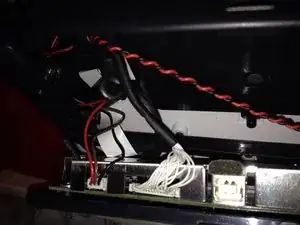

Посмотрите на эти изображения и обратите внимание, как провод может легко зажаться или повредиться, вызвав новую проблему. Видите ли Вы красный провод в зоне отверстия крепления?

При необходимости выполните обратные действия по соответствующим разделам этого руководства.

ПРИМЕЧАНИЕ: Вы фотографировали во время разборки?

Фотографирование всегда хорошая идея — это помогает помнить, как всё собирается обратно... Кроме того, есть ещё одна важная причина: вы можете создать руководство и опубликовать его на iFixit ;-)

Момент, которого вы ждали.

Убедитесь, что «всё готово».

Будьте терпеливы, не торопитесь, примите все необходимые меры предосторожности, чтобы избежать дальнейших повреждений устройства или связанных с ним приборов.

Начните с того, что изолируете устройство от других приборов, чтобы предотвратить распространение повреждений в случае неудачной повторной проверки.

Выполните систематический запуск: убедитесь, что выключатель питания выключен, разъём питания подключён к задней части устройства, затем подключите настенный блок питания в розетку.

Будьте готовы быстро отключить питание — поручите помощнику подготовиться к выниманию вилки настенного блока питания.

Включите устройство и внимательно наблюдайте за признаками жизни, а также за любыми проблемами, такими как искрение, дым, запах ...
