Nikon Coolscan 5000ED - Замена шагового мотора
Типичные проблемы со сканером
Проблема 1: Высокочастотный жужжащий звук
- Сценарий A: Если вы запускаете сканер без установленного адаптера, процесс запуска завершится без проблем. Однако при вставке адаптера MA-20/21 (или любого другого адаптера) в конце процесса инициализации адаптера вы услышите громкий высокочастотный жужжащий звук.
- Сценарий B: Если вы включаете сканер с уже установленным адаптером, основной шаговый мотор издаёт громкий высокочастотный жужжащий звук в конце процесса запуска.
- Дополнительное примечание: Иногда после громкого жужжания сканер может начать быстро мигать. Такое поведение непостоянно и может проявляться или не проявляться.
Проблема 2: Смещённые сканы
- Наблюдение: Если отсканированные изображения смещены вдоль длинной оси, скорее всего это вызвано соскальзыванием шестерни на валу основного шагового мотора или соскальзыванием шестерни на валу ведущего винта. Ссылка на пример изображения.
Поиск неисправностей и решения
- Шаг 1: Сначала проверьте наличие соскальзывающей шестерни. Это часто является коренной причиной проблемы.
- Шаг 2: Если шестерня не соскальзывает, проблема, вероятно, связана с выходом из строя основного шагового мотора.
Примечание по конкретной модели
- Такой тип отказа особенно распространён в моделях позднего производства (SN4XXXXX) сканеров LS-50 и LS-5000.
- Процедура замены шагового мотора относительно проста. Однако найти замену сложно, поскольку новые моторы для покупки отсутствуют. Потребуется извлечь мотор из старого сканера или купить на eBay. Шаговые моторы от моделей LS-50, LS-5000, LS-40 и LS-4000 совместимы.
Эта ссылка на eBay регулярно обновляется новыми доступными запчастями, включая шаговый мотор, упомянутый в этом руководстве.
Шаг 1
Отключите источники питания: Выньте из сканера сетевой и USB кабели.
Удалите аксессуары: Извлеките любые адаптеры или дополнительные устройства, подключённые к сканеру.

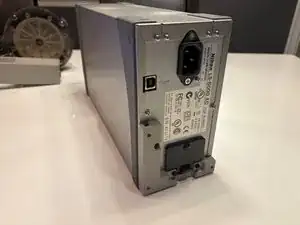

Расположите сканер: Аккуратно положите сканер вверх дном на чистую ровную поверхность, обеспечив его устойчивое положение.
Шаг 2

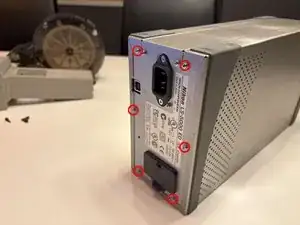

Найдите винты: Определите шесть винтов, расположенных на задней стороне корпуса.
Подготовьте инструменты: Подготовьте подходящую отвёртку, соответствующую типу шляпки винтов, чтобы избежать повреждений.
Откручивайте осторожно: По очереди выкрутите каждый из шести винтов, поворачивая против часовой стрелки. Убедитесь, что вы сохраняете их в надёжном месте для последующей сборки.
Проверьте корпус: После извлечения всех винтов аккуратно проверьте заднюю панель, чтобы убедиться, что можно переходить к дальнейшей разборке.
Шаг 3

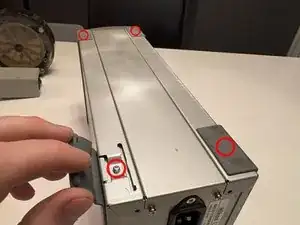

Найдите резиновые накладки: Как показано красной стрелкой выше, найдите четыре резиновые накладки, расположенные в углах на нижней части сканера.
Снимите накладки: Аккуратно вытащите каждую резиновую накладку, чтобы получить доступ к расположенным под ними винтам.
Подготовьте инструменты: Убедитесь, что у вас есть подходящая отвёртка для этих винтов.
Открутите винты: Осторожно выкрутите четыре винта, поворачивая их против часовой стрелки. Сохраните их для повторной сборки.
Снимите корпус: После удаления винтов аккуратно сдвиньте металлический корпус со сканера, чтобы открыть внутренние компоненты.
Шаг 4

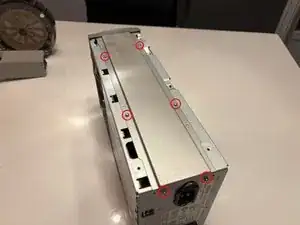

Определите винты: Найдите шесть винтов, отмеченных красными кругами на диаграмме или изображении.
Подготовьте инструменты: Убедитесь, что у вас есть правильная отвёртка для этих винтов.
Открутите: Аккуратно поворачивайте каждый винт против часовой стрелки, пока он полностью не выйдет. Храните эти винты в безопасном месте для повторной сборки.
Снимите нижнюю пластину: После выкручивания всех шести винтов аккуратно поднимите и снимите нижнюю металлическую пластину устройства, открыв компоненты под ней.
Шаг 5

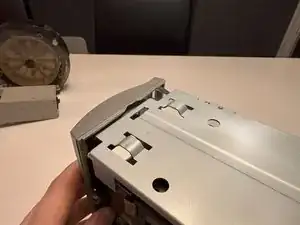

Найдите пластиковую защёлку: Определите пластиковую защёлку, которую нужно поддеть.
Подготовьтесь к поддеванию: Используйте подходящий монтажный инструмент, например пластиковую лопатку или плоскую отвёртку, чтобы не повредить детали.
Подденьте осторожно: Аккуратно вставьте инструмент под пластиковую защёлку и приложите лёгкое усилие, чтобы приподнять её. Действуйте медленно и аккуратно, чтобы не сломать защёлку.

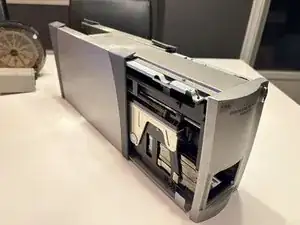

Снимите переднюю панель: После поддевания защёлки медленно снимите переднюю панель с устройства.
Обращайтесь бережно: Помните, что защёлки хрупкие и легко ломаются, поэтому действуйте осторожно в процессе снятия.
Обратите внимание, что, как показано на изображении, защёлки на моём сканере были сломаны предыдущим владельцем. Поэтому при их снятии соблюдайте осторожность, чтобы избежать повреждений
Шаг 6

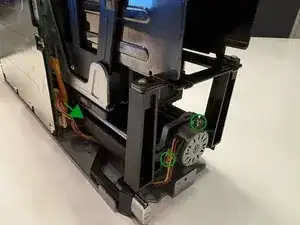

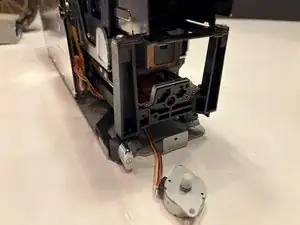

Найдите шаговый мотор: С передней панелью снятой у вас откроется чёткий доступ к основному шаговому мотору.
Определите винты: Найдите два винта, отмеченные зелёными кругами, которыми шаговый мотор крепится на месте.
Подготовьте инструменты: Убедитесь, что у вас есть подходящая отвёртка для безопасного снятия этих винтов.
Снимите винты: Аккуратно выкрутите оба винта, поворачивая их против часовой стрелки. Сохраните эти винты для повторной сборки.
Отсоедините разъём: Найдите разъём, отмеченный зелёной стрелкой. Аккуратно потяните разъём за провода, слегка покачивая, чтобы освободить его.
Обращайтесь бережно: Будьте аккуратны на протяжении всего процесса, чтобы не повредить провода или разъём.
Шаг 7

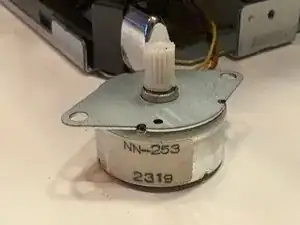

Осмотрите мотор: Смотрите фото выше, чтобы увидеть мотор с снятой шестернёй. В данном случае шестерня легко слетела, потому что была треснувшей, как показано на фото.
Оцените состояние шестерни: Если шестерня не треснута, а просто болтается, выполните следующие шаги, чтобы надёжно её закрепить.
Очистите детали: Тщательно очистите и шестерню, и вал, чтобы на них не было грязи, жира или мусора, которые могут повлиять на адгезию.
Нанесите клей: Нанесите каплю суперклея на вал в месте, где устанавливается шестерня. Используйте небольшое количество, чтобы избежать вытекания лишнего клея.
Прикрепите шестерню: Аккуратно наденьте шестерню на вал, правильно выровняв её. Надавите слегка, чтобы обеспечить надёжное прилегание.
Дайте высохнуть: Дайте суперклею время полностью высохнуть и затвердеть перед дальнейшей сборкой или использованием мотора.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
