Замена сенсорной планки Visioneer OneTouch 7400 USB

На нижней стороне сканера снимите винт в верхнем левом углу.

Снимите резиновую ножку напротив отверстия для винта, чтобы открыть второе отверстие для винта.

Удалите винт под ножкой.

Поверните сканер так, чтобы отверстие для винта оказалось в верхнем левом углу.

Вставьте пластиковый инструмент для вскрытия между верхней и нижней половинками корпуса сканера так, чтобы крючок был направлен вверх.

Осторожно приподнимайте две половины корпуса, начиная над отверстием для винта и продвигаясь вокруг.

Обратите внимание, что верхняя и нижняя крышки удерживаются серией из 6 защёлок. По одной защёлке расположено на каждой из длинных сторон сканера примерно в 6 дюймах от углов. По две защёлки находятся на каждой из коротких сторон сканера примерно в 2.3 дюйма от углов. Используйте лопаточку, чтобы отстегнуть защёлку от верхней крышки.

Разъедините две части корпуса.

Снимите винт, удерживающий натяжную пружину.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять натяжную пружину.

Будьте осторожны. Пружина может выскочить.

Снимите ремень со шпульки.

Шпулька — свободная деталь; не потеряйте её.

Ослабьте ремень настолько, чтобы перевернуть сенсорную планку.

Перевернув сенсорную планку, снимите винт в её середине.

Снимите металлическую пластину, если она не отходит вместе с винтом.

Осторожно выведите ремень из канавки в сенсорной планке, чтобы снять его.

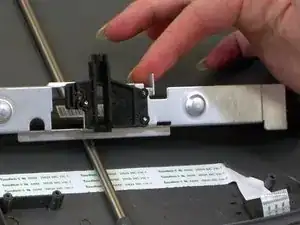

Перевернув сенсорную планку, приподнимите металлическую защёлку вблизи центра.

Сдвиньте металлический кожух сверху сенсорной планки влево, чтобы отсоединить его от пластика.

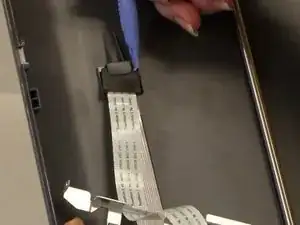

Используйте лопатку, чтобы отжать ленту-шлейф на внутренней поверхности крышки.

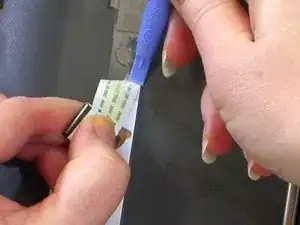

Отсоедините шлейф с другого конца и выньте пластиковую застёжку с шлейфа.

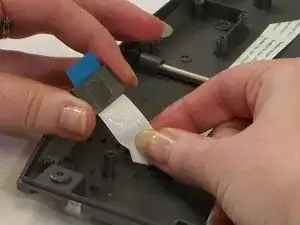

Осторожно отклейте шлейф от корпуса. Шлейф приклеен двусторонним скотчем. При необходимости используйте лопатку.

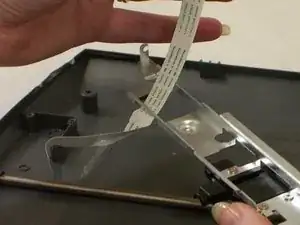

Шлейф проходит под металлической планкой. Аккуратно протяните шлейф под металлической планкой, чтобы снять его.

Поднимите сенсорную планку из ложа сканера.

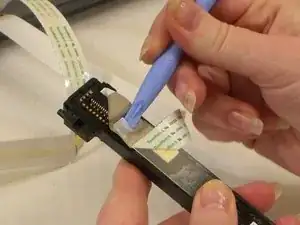

Чтобы завершить снятие шлейфа с сенсорной планки, используйте лопатку, чтобы отжать прозрачную пластмассовую деталь, фиксирующую шлейф на планке. Отсоедините шлейф от сенсорной планки, отклеив его от двустороннего скотча.

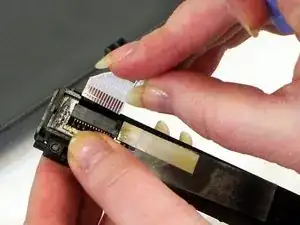

Медленно потяните конец шлейфа прямо наружу, чтобы снять его с сенсорной планки.
