Замена лампы в Microtek ScanMaker 5900

Ослабьте винты на последовательном порту, поворачивая их против часовой стрелки вручную.

После ослабления винтов вытащите последовательный порт.

Поднимите крышку в вертикальное положение.

Потяните крышку прямо вверх, чтобы снять её со сканера.

Вставьте пластиковые монтажные лопатки в щель между верхней и нижней частями корпуса.

После установки одной пластиковой лопатки в щель проведите другими лопатками вдоль щели, чтобы отделить верхнюю часть корпуса от нижней.

Продвигайтесь вдоль корпуса, пока не сможете поднять верхнюю крышку.

Не снимайте крышку полностью, пока не отсоедините ленточный кабель, прикреплённый к передней части верхней крышки.

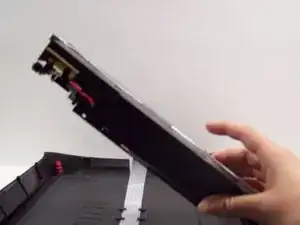

Для этого возьмите верхнюю крышку за боковые стороны и поверните её на девяносто градусов, чтобы она стала перпендикулярна нижней крышке.

Возьмите ленточный кабель и аккуратно вытяните его из разъёма пальцами.

Теперь верхняя крышка может быть безопасно снята с нижней.

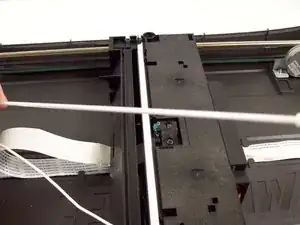

После открытия корпуса вы увидите белую лампу, проходящую через всю ширину сканера.

Поднимите чёрный пластиковый держатель, к которому прикреплена лампа, с левой стороны до перпендикулярного положения относительно нижней крышки сканера.

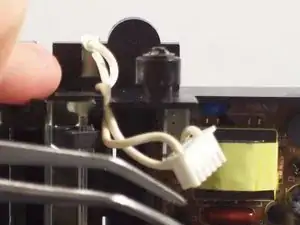

Используйте пинцет, чтобы захватить пластиковый корпус, в котором находятся провода.

Аккуратно покачивайте пластик взад и вперёд, пока его можно будет вытянуть из разъёма.

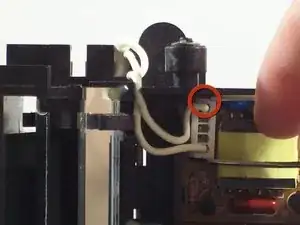

Отсоедините провода от печатной платы.

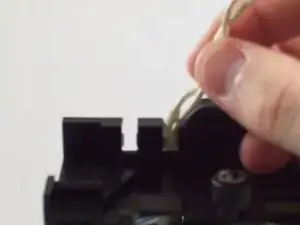

Выведите провода вверх и наружу через верх пластикового корпуса.

Установите пластиковый корпус обратно в нижнюю крышку сканера.

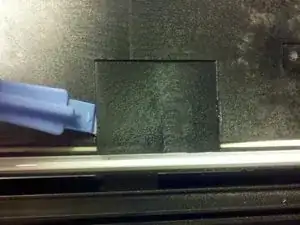

Снимите пластиковую панель, аккуратно нажимая на пластиковые защёлки пластиковой монтажной лопаткой.

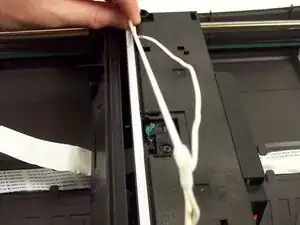

Вытяните лампу и провода из пластикового корпуса.

Лампа теперь готова к замене.
