Замена экрана NEC LCD1770NX

Положите монитор экраном вниз на чистую ровную поверхность.

Сильно потяните заднюю панель подставки вверх и от монитора, чтобы снять её.

Отверните два винта Phillips PH2 длиной 6 мм, чтобы отделить кожух подставки от самой подставки.

Плотно возьмите кожух подставки рукой и сдвиньте его к основанию подставки.

Отверните два винта Phillips PH2 длиной 14,5 мм, крепящих подставку к монитору.

Поднимите подставку строго вверх, чтобы снять её.

Поставьте монитор экраном вверх.

Снимите рамку, поместив пальцы на внутреннюю сторону рамки и потянув наружу и вверх — рамка должна защёлкнуть и отпасть.

Продолжайте по периметру экрана.

Отверните два винта длиной 7 мм внизу блока кнопок.

Не вытягивайте блок кнопок слишком быстро или с чрезмерной силой! Провода могут быть повреждены.

Вытяните блок кнопок на несколько сантиметров и отключите цветные кабели.

Отверните золотой винт Phillips PH000 длиной 7 мм, крепящий блок кнопок к монитору.

Снимите блок кнопок с монитора.

При расположении монитора экраном вниз отверните пять винтов Phillips PH2 длиной 7 мм по периметру корпуса.

Отверните два винта Phillips PH2 длиной 14,5 мм, расположенных на приподнятой средней части корпуса.

Осторожно снимите кожух с монитора.

Отверните десять винтов Philips PH2 длиной 5 мм, крепящих металлический кожух к монитору.

Снимите металлический кожух с монитора, чтобы получить доступ к платам.

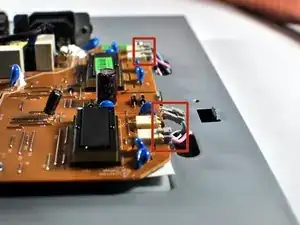

Отключите розовый и светло-голубой разъёмы с боковой стороны коричневой платы, поднимая защёлки и аккуратно вытягивая провод.

Пометьте, куда подключались разъёмы.

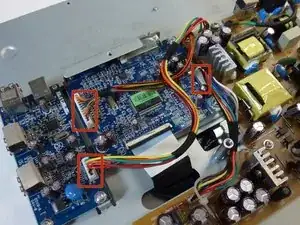

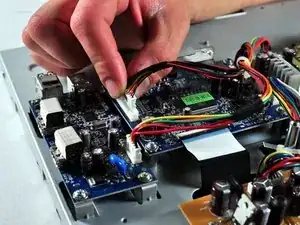

Отключите три многоцветных кабеля от синей платы, осторожно покачивая их вперёд‑назад при вытягивании вверх.

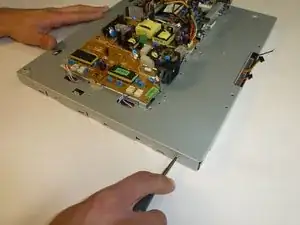

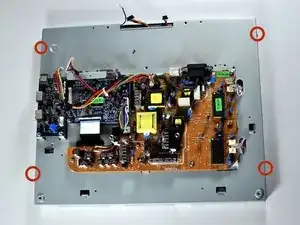

Отверните четыре винта Phillips PH2 длиной 5 мм по бокам монитора.

Начните открывать корпус, медленно поднимая заднюю панель монитора.

Кожух всё ещё будет прикреплён кабелем; этот кабель зафиксирован лентой. Снимите эту ленту.

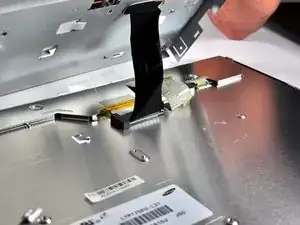

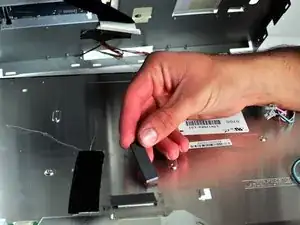

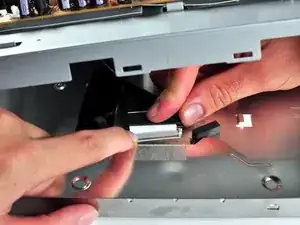

Отключите кабель от экрана. Он всё ещё прикреплён хрупким чёрным ремнём.

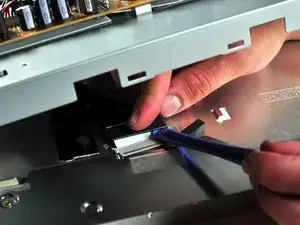

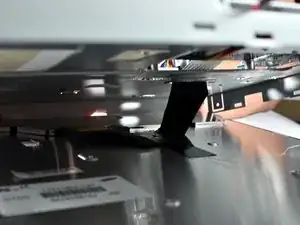

Используйте лопатку, чтобы разорвать чёрный керамический ремень и освободить экран от остальной части, что позволит его заменить.
