Замена аккумулятора Wacom Intuos CTL4100
Ёмкость аккумуляторов со временем уменьшается, что сокращает время работы от батареи. Если аккумулятор не заряжается или время работы стало короче, возможно, требуется замена аккумулятора. В этом руководстве показано, как заменить аккумулятор Wacom Intuos CTL4100.
Если аккумулятор вздулся, примите соответствующие меры предосторожности. Перед началом ремонта выключите устройство и отключите его от внешнего питания.
Шаг 1

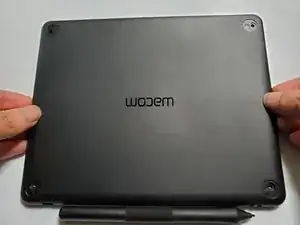

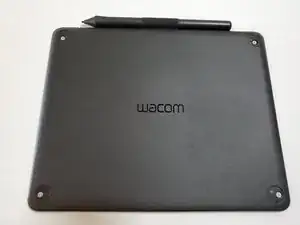

Переверните планшет так, чтобы нижняя крышка была сверху.

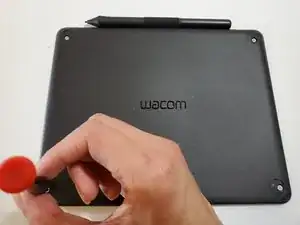

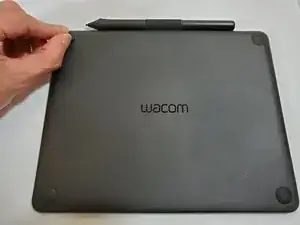

Снимите резиновые накладки в углах, поддев их пальцами и потянув вверх.
Шаг 2

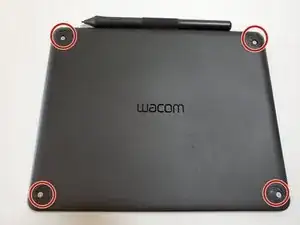

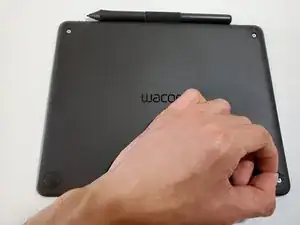

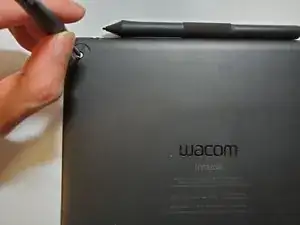

Выверните крестовые винты 4 мм в четырёх углах с помощью отвёртки Phillips #00.
Шаг 3

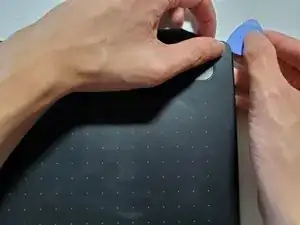

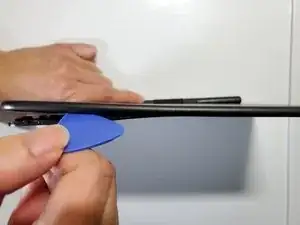

Вставьте пластиковую лопатку между передней и задней крышками, чтобы отщёлкнуть фиксаторы, удерживающие крышки вместе.
Проведите пластиковой лопаткой по сторонам, пока все защёлки не будут отщёлкнуты.
Шаг 4
Поднимите нижнюю крышку, чтобы разделить верхнюю и нижнюю части корпуса.

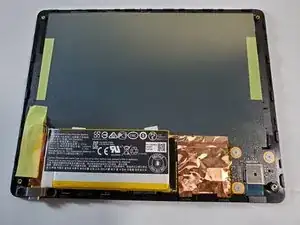

Когда появятся внутренние компоненты, отложите нижнюю крышку в сторону.
Шаг 5

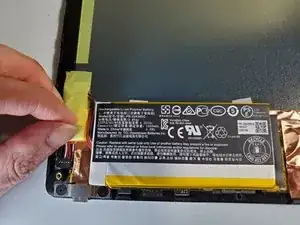

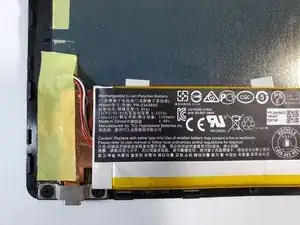

Снимите жёлтую ленту, которая находится поверх проводов аккумулятора.

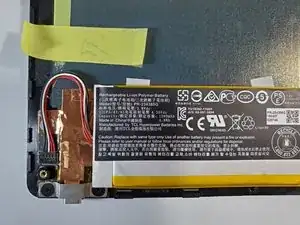

Когда провода аккумулятора под лентой будут обнажены, приклейте жёлтую ленту чуть выше проводов аккумулятора.
Шаг 6

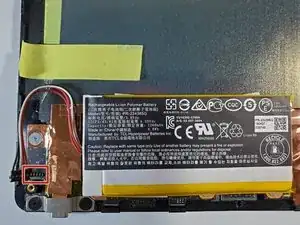

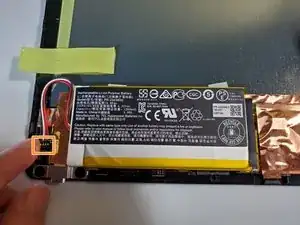

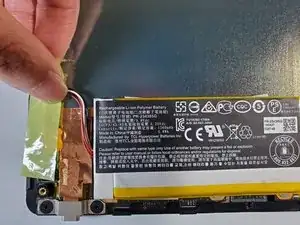

Аккуратно потяните контакт провода аккумулятора вверх пальцами, чтобы отсоединить его от материнской платы.
Шаг 7

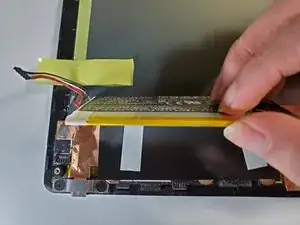

Удалите аккумулятор, поддев его пальцами и приподняв вверх.
Шаг 8

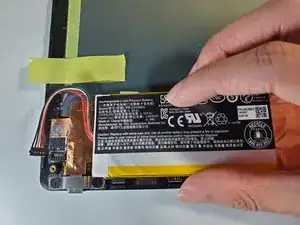

Установите новый аккумулятор на место, откуда вы сняли старый аккумулятор.
Шаг 9

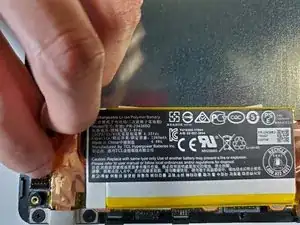

Аккуратно подключите контакт провода аккумулятора к материнской плате.
Шаг 10

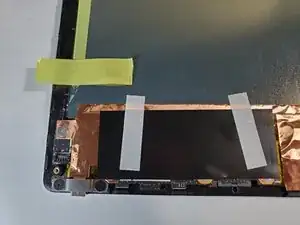

Повторно прикрепите ленту, которую вы поместили выше проводов аккумулятора.
Заключение
Чтобы собрать устройство обратно, выполните шаг 4 в обратном порядке.
