Замена приводного ремня двигателя Microtek ScanMaker 5900

Ослабьте винты на последовательном порте, вращая их против часовой стрелки вручную.

После ослабления винтов выдвиньте последовательный порт наружу.

Поднимите крышку в вертикальное положение.

Потяните крышку прямо вверх, чтобы снять её со сканера.

Вставьте пластиковые лопатки в щель между верхней и нижней частями корпуса.

После вставки одной пластиковой лопатки в зазор перемещайте другие лопатки вдоль зазора, чтобы отделить верхнюю часть корпуса от нижней.

Продолжайте по всей длине корпуса, пока не сможете поднять верхнюю крышку.

Не снимайте крышку полностью, пока не отсоедините ленточный кабель, прикреплённый к передней части верхней крышки.

Сделайте это, удерживая верхнюю крышку за боковые стороны и повернув её на девяносто градусов, чтобы она стала перпендикулярна нижней крышке.

Возьмите ленточный кабель и аккуратно выньте его из разъёма пальцами.

Теперь верхнюю крышку можно безопасно снять с нижней.

Найдите шаговый мотор. Если смотреть на сканер спереди, мотор расположен в верхнем левом углу.

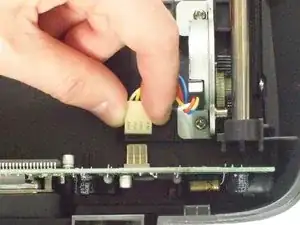

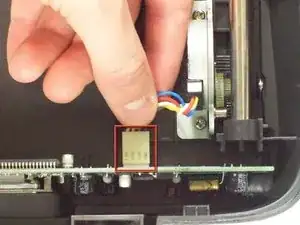

Отсоедините белый разъём от вертикальной печатной платы.

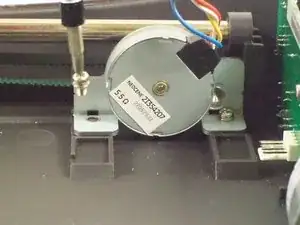

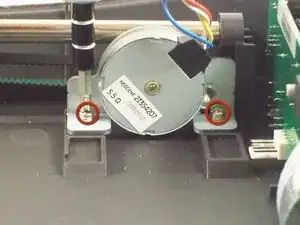

Используя крестовую отвертку #2, выкрутите два винта 7.7 мм, фиксирующие шаговый мотор.

Шаговый мотор станет подвижным, но не полностью свободным.

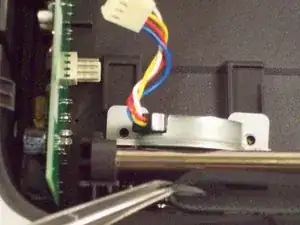

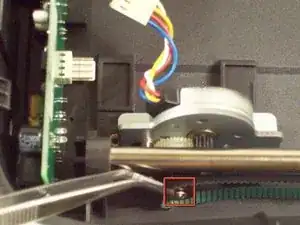

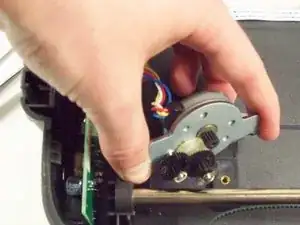

Пинцетом аккуратно снимите ремень с чёрной шестерни на шаговом моторе.

Шаговый мотор станет полностью свободен.

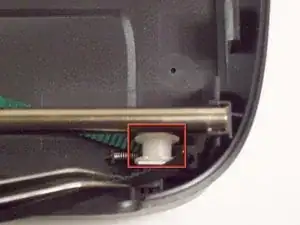

Спереди сканера вы увидите белое пластиковое колесо, удерживающее другой конец ремня.

Потяните пружину на себя, пока она не отщёлкнется от боковой стенки, ослабив натяжение пружины.

Используя крестовую отвертку #2, выкрутите одиночный винт 5.88 мм, удерживающий крепление пластикового колеса.

Пластиковое колесо и его крепление станут подвижными.

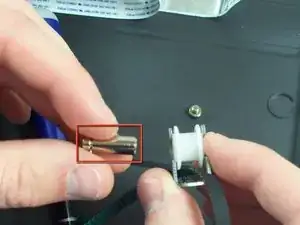

Снимите ось, удерживающую пластиковое колесо и крепление вместе.

Ремень будет полностью свободен.
