G. Сборка экструдеров

Я обнаружил, что установка звездочки на вал шагового двигателя может быть самой сложной частью.

Начните с того, что наденьте звездочку на вал так, чтобы установочный винт был на плоской стороне вала.

Установите крепление экструдера на раму с помощью 2x винтов с потайной головкой M5x10 и 2x T-образных гайок M5. Размещение не имеет значения, так как это нужно только для установки звездочки на вал шагового двигателя.

Разберите экструдер BMG и поместите заднюю половину на крепление экструдера. Убедитесь, что ориентация правильно. Установите шаговый двигатель E в крепление.

Используя 2x винта с потайной головкой M3x20 и 1x винт с потайной головкой M3x30, закрепите заднюю половину и шаговый двигатель на креплении.

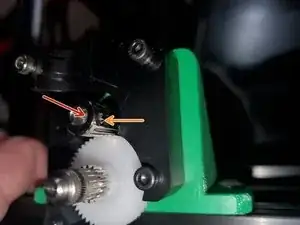

Вставьте крупную шестерню в задний корпус так, чтобы зубцы совпадали с зубцами шагового двигателя.

Передвигайте звездочку вниз к шаговому двигателю, пока зубцы не совпадут.

Это может потребовать некоторой практики. Убедитесь, что крупная шестерня стоит ровно. Когда вы двигаете крупную шестерню влево или вправо, звездочка должна двигаться в противоположную сторону без зазора.

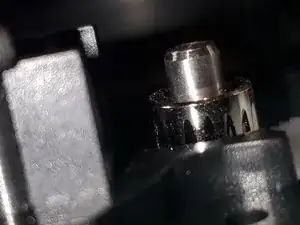

Затяните установочный винт на звездочке. Звездочка должна располагаться примерно в 3 мм от конца вала.

Снимите крупную шестерню, 3 винта и шаговый двигатель.

Теперь вы можете поместить крепление в нужное место. Как вы видите, у меня BMG находится внутри рамы. Это связано с выбором хранилища катушки.

Соберите обратно корпус экструдера BMG.

Установите шаговый двигатель в крепление с разъемом вниз.

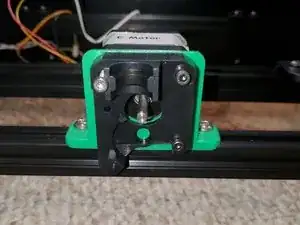

Установите корпус экструдера BMG на крепление и используйте 3x винта с потайной головкой M3x35 мм для закрепления корпуса и шагового двигателя на креплении.
