Замена вентилятора в TopMate C11
Если один из вентиляторов в подставке для ноутбука TopMate C11 перестал работать, это может ухудшить охлаждение ноутбука и привести к перегреву. В этом руководстве показано, как заменить вентилятор.
Для дополнительной безопасности рассмотрите возможность использования защитных перчаток при работе с сетчатой решёткой на шагах 6 и 11, чтобы предотвратить травмы от её острых кромок.
На шагах 5 и 12 крепко удерживайте сетчатую решётку вместе с охладителем при переворачивании, чтобы вентиляторы не выпали, так как они не закреплены внутри.
Перед началом убедитесь, что отсоединили охладитель ноутбука от питания. Не забывайте соблюдать общие правила по защите от электростатического разряда (ESD) при замене вентилятора.
Шаг 1

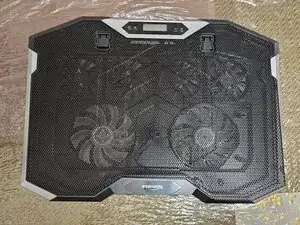

Разместите охладитель на ровной поверхности.
Шаг 2

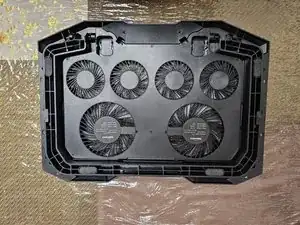

Переверните охладитель вверх дном.
Шаг 3

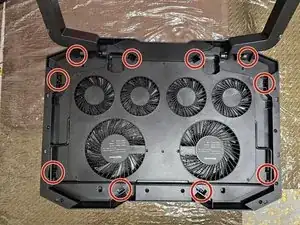

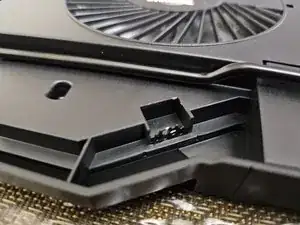

Найдите все 10 металлических защёлок.
Шаг 4

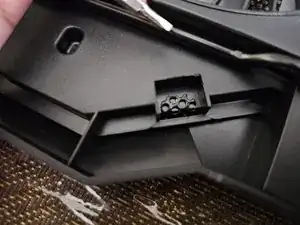

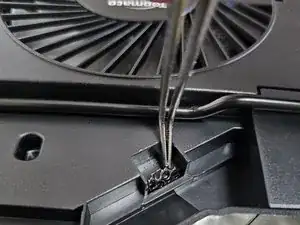

Выпрямите все 10 металлических защёлок пинцетом.
Шаг 5

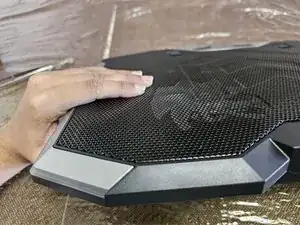

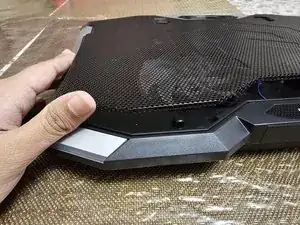

Переверните охладитель, плотно удерживая сетчатую решётку.
Шаг 6

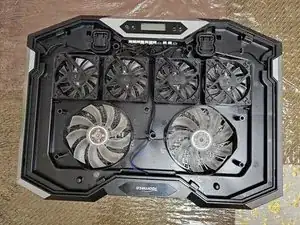

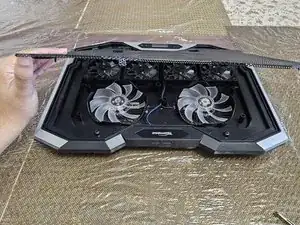

Снимите сетчатую решётку.
ВНИМАНИЕ: Будьте осторожны с сетчатой решёткой, у неё острые кромки.
Шаг 7
Определите сломанный вентилятор.
Шаг 8

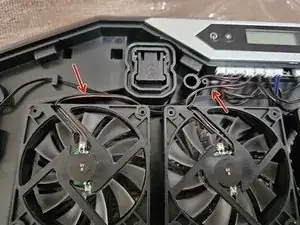

Проследите провод от сломанного вентилятора до платы управления.
Шаг 9

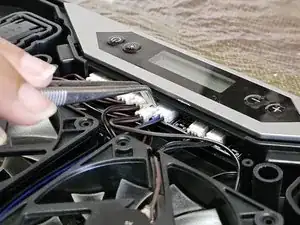

Аккуратно нажмите на две точки сверху белой вилки пинцетом, чтобы отключить провод.
Не прилагайте чрезмерной силы. Провод хрупкий.
Шаг 10

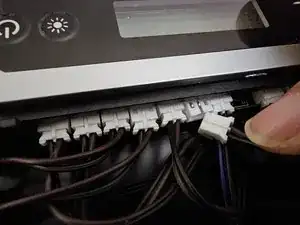

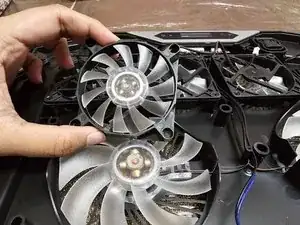

Замените вентилятор и подключите провод.
Убедитесь, что вентилятор установлен в правильной ориентации.
Также убедитесь, что белый разъём полностью подключён.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
