Разборка ручного зеркала Mercedes Benz W123

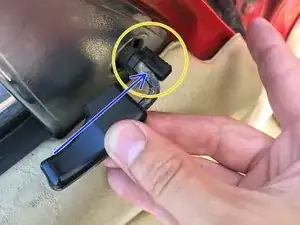

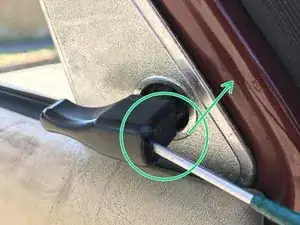

Сначала необходимо снять фиксатор регулировочной ручки. Для этого воспользуйтесь небольшой отверткой с плоским жалом, вставив её в пазы фиксатора, и аккуратно сдвиньте его в сторону двери.

После того как фиксатор полностью сдвинется, отложите его в безопасное место, чтобы он не потерялся.

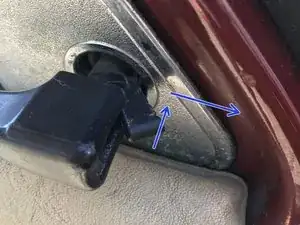

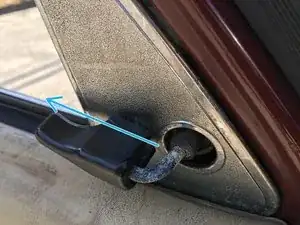

После снятия фиксатора сдвиньте ручку влево, параллельно двери.

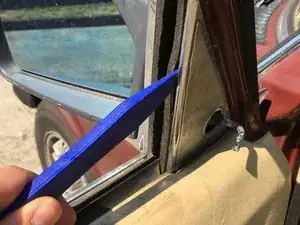

Теперь пластиковой лопаткой, раздиралкой или отверткой с плоским жалом попытайтесь поддеть место соединения пластиковой крышки и рамы двери, после чего аккуратно разъедините обе детали. ИМЕЙТЕ В ВИДУ, ЧТО ПЛАСТИК ХРУПКИЙ И ФИКСИРУЕТСЯ ПЛАСТИКОВЫМ БОРТИКОМ С МАЛЕНЬКИМ ЗАМКОМ. ЕСЛИ АВТОМОБИЛЬ БЫЛ У ПРЕДЫДУЩЕГО ВЛАДЕЛЬЦА, ПРОВЕРЬТЕ, НЕ ПРИКЛЕЕНА ЛИ КРЫШКА.

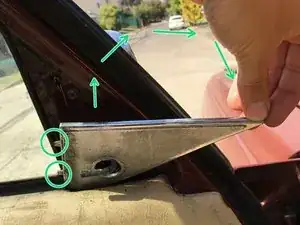

Поднимите крышку и поверните её вправо, затем снимите, будьте осторожны с зацепами, фиксирующимися в раме

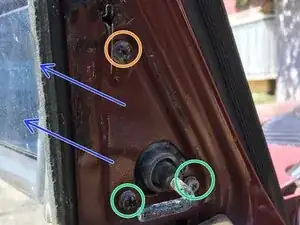

Снимите три шурупа с крестообразным шлицем, которые удерживают зеркало на месте. Желательно сначала снять нижние шурупы, затем, удерживая зеркало, снять последний. Это нужно для того, чтобы зеркало не упало на пол.

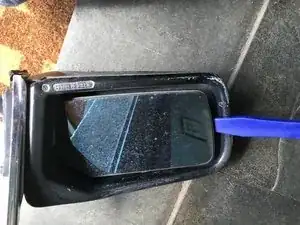

Теперь, когда регулировочный шток повернут до упора вправо, вставьте пластиковую отвертку или отвертку с изолированной головкой и аккуратно подденьте. У зеркала есть гнездо, в котором удерживается круглый штифт.

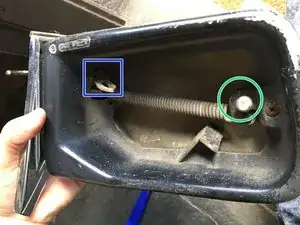

Когда гнездо отделится от штифта, потяните зеркало в диагональном или верхнем направлении относительно основания, чтобы снять его с регулировочного штока, показанного на схеме синим прямоугольником.

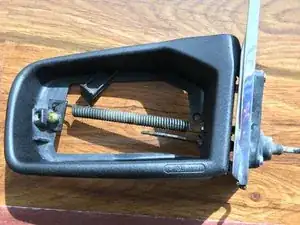

Удалите всю грязь изнутри. Смажьте пружину и нанесите смазку на механизм регулировки и металлический штифт. На этом этапе, если зеркало не сломано, можно выполнить сборку, следуя данным инструкциям в обратном порядке.

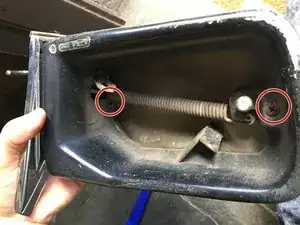

Чтобы разобрать зеркало и все его компоненты, снимите два шурупа с крестообразным шлицем, указанных на изображении. Вставьте пластиковую лопатку или отвертку с изолированной головкой между черной алюминиевой рамкой и резиновым уплотнением, разделяющим крышку и хромированный край, и аккуратно раскройте наружный контур. Помните, что это может быть сложно из-за скопившейся грязи

После того как алюминиевый корпус отделится от хромированной крышки, снимите резиновый уплотнитель. Для этого можно использовать тёплую воду с мылом. После полного разъединения можно очистить, покрасить или заменить все детали.

В данном конкретном случае мы решили покрасить чёрную алюминиевую рамку, чтобы обновить внешний вид зеркала. Также был отполирован хром, а резиновый уплотнитель заменён на деталь с другого зеркала.

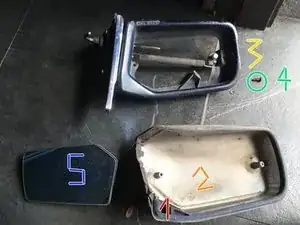

Для сборки выполните инструкции в обратном порядке: установите резиновый уплотнитель (1) в хромированную крышку (2), соедините с чёрным алюминиевым корпусом (3), закрепите шурупами с крестообразным шлицем (4), вставьте зеркало (5) на рычаг и плотно нажмите, чтобы зафиксировать металлический штифт в пластиковом гнезде.

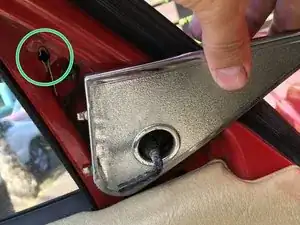

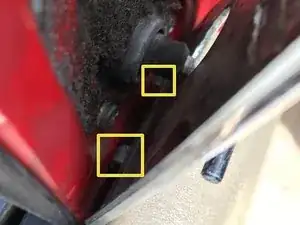

После того как зеркало закреплено тремя шурупами (с использованием фиксатора резьбы, например, «локтайта»), установите пластиковую крышку двери. Убедитесь, что маленькие зацепы вошли в пазы рамы двери

Когда зацепы зафиксированы, плотно нажмите на пластиковую защёлку, чтобы она вошла в соответствующее металлическое отверстие.

Установите рычаг ручного управления и наденьте пластиковую ручку. Зафиксируйте регулятор с помощью отвёртки с плоским жалом или пластиковой отвертки.

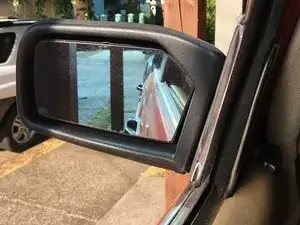

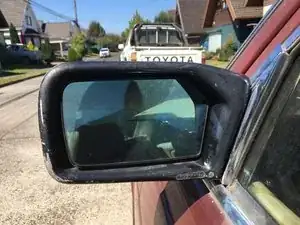

Наслаждайтесь восстановленным зеркалом, сравните до и после!
