Замена деревянной отделки Mercedes W123

Судя по этим двум фотографиям, деревянная отделка на этом W123 находится не в лучшем состоянии.

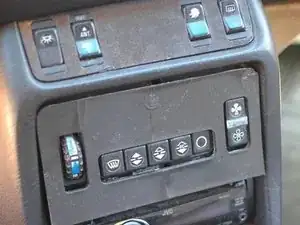

Во-первых, в какой-то момент кто‑то покрасил деревянную накладку вокруг блока климат‑контроля и центрального блока переключателей над ним в черный цвет.

Во-вторых, видно, что на деревянной накладке над переключателем фар в углу появился трещина в покрытии.

Цель этого руководства — дать Вам основы замены большей части деревянной отделки в автомобиле. При замене некоторых других деталей могут быть небольшие отличия, но общий принцип применим повсеместно.

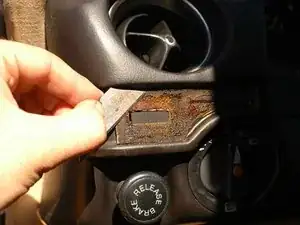

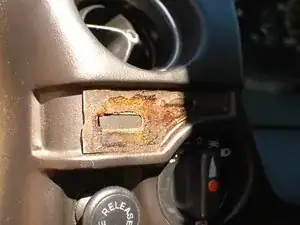

Начнем со полос деревянной отделки, которые проходят по приборной панели. Эти элементы приклеены к металлической монтажной планке. После стольких лет клей часто уже ослаблен, поэтому деревянную накладку можно аккуратно поддеть отверткой или иногда просто снять руками.

Металлическая монтажная планка за полосой деревянной отделки крепится к панели несколькими «штырями» и безопасно снимается только сзади. Чтобы упростить задачу, можно оставить металлическую планку на панели.

Очистите старый клей с металлической планки острым универсальным ножом. Будьте осторожны и не торопитесь, чтобы не повредить материал панели или не порезаться.

Аналогично убедитесь, что задняя сторона Вашей б/у деревянной накладки чиста. Возможно, потребуется удалить старый клей, особенно если Вы снимаете эту деталь сами с донора. Тот, кто реставрирует такие элементы, должен был уже очистить и восстановить эту деталь.

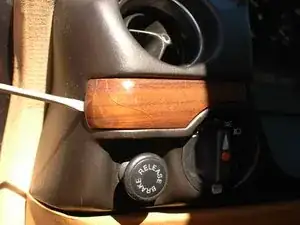

Затем используйте выбранный Вами клей (тот, что на фото, не является рекомендацией — это просто удобный и эффективный выбор в данном случае) — нанесите немного на деревянную накладку и на металлическую планку, затем прикрепите накладку.

Следуйте инструкциям на выбранном клее относительно времени удержания детали на месте и общего времени отверждения.

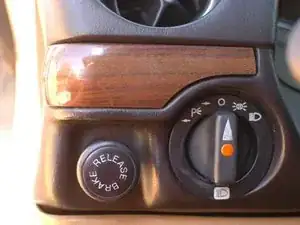

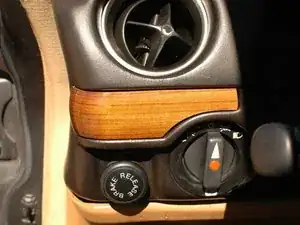

А вот и хорошая б/у деревянная накладка, без трещин, установленная в автомобиль.

Деревянная накладка вокруг блока климат‑контроля очень легко снимается. Используйте инструмент для поддевания, чтобы попасть за верхний край, и аккуратно подденьте её вперед.

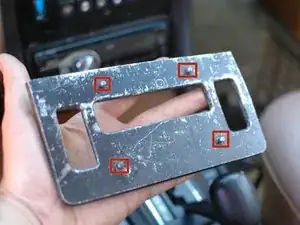

Накладка крепится всего четырьмя штырями, которые защелкиваются в блок климат‑контроля за накладкой, винтов нет.

Единственная предосторожность — убеждаться, что Вы поддеваете сзади по всей длине накладки, а не подкапываете между деревом и металлической планкой. Иначе Вы можете оторвать дерево от планки, повредив обе детали.

Пока накладка вокруг климат‑контроля снята, давайте заменим также накладку вокруг центрального блока переключателей.

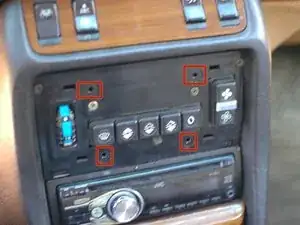

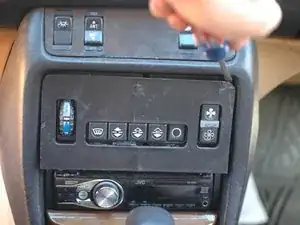

Сняв деревянную накладку вокруг климат‑контроля, Вы можете отверткой вынуть два винта в верхних углах пластиковой панели вокруг климат‑контроля. Не снимайте три винта, расположенные глубже, ближе к элементам управления.

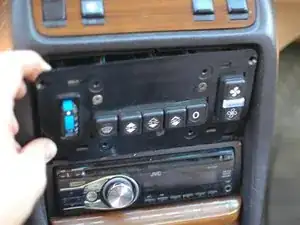

Затем используйте инструмент для поддевания, а затем пальцы, чтобы аккуратно потянуть блок климат‑контроля вперед сверху. Нижняя часть держится на двух защелках — не тяните панель слишком далеко вперед, чтобы не сломать их.

После того как панель наклонится вперед, как на фото, Вам нужно будет потянуть вверх и наружу, чтобы полностью снять блок управления.

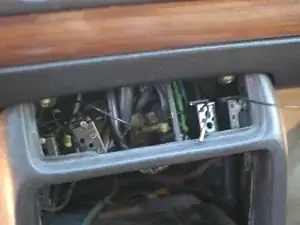

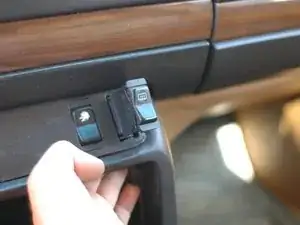

Теперь Вы можете добраться до задней стороны деревянной накладки в центральном блоке. Перед снятием деревяшки необходимо вынуть все переключатели. Вытолкните каждый переключатель из отверстия в накладке.

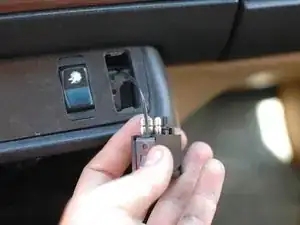

Затем отсоедините каждый переключатель от разъема на конце жгутa проводов и снимите волоконно‑оптическую линию с каждого переключателя. Запомните, где был установлен каждый переключатель и в какое отверстие подключалась волоконно‑оптическая линия.

Теперь Вы можете выдавить деревянную накладку сзади и снять её.

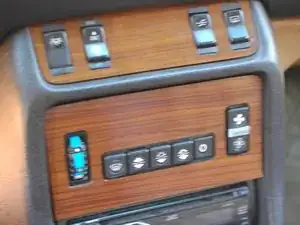

Далее Вы можете установить заменяемые элементы деревянной отделки, собрать переключатели и климат‑контроль в обратном порядке. Не выглядит ли это великолепно!
