Замена ЖК-экрана Fujifilm X-M1

Переверните камеру, чтобы найти отсек для батареи.

Сдвиньте кнопку вверх, чтобы открыть отсек.

Сдвиньте оранжевую кнопку вверх, чтобы извлечь батарею.

Батарея не показана на этих фотографиях.

Поверните крышку объектива, чтобы снять её с камеры.

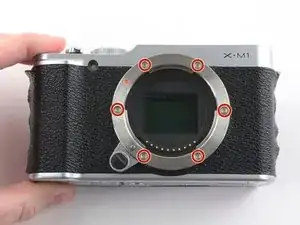

Удалите шесть винтов Филлипс 6,5 мм с передней части узла объектива.

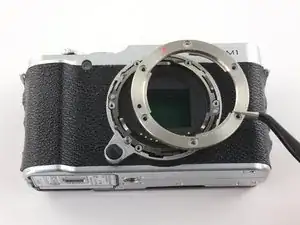

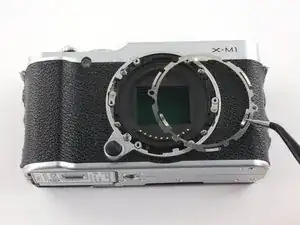

Используйте пинцет, чтобы снять верхнее металлическое кольцо и тонкое металлическое кольцо под ним.

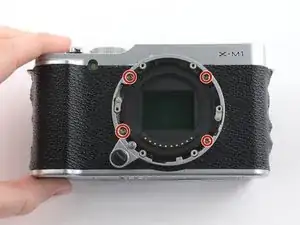

Удалите четыре винта Филлипс 4,3 мм внутри узла объектива.

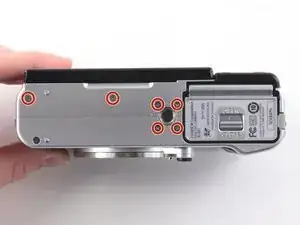

Удалите шесть винтов Филлипс 2,5 мм с нижней части камеры.

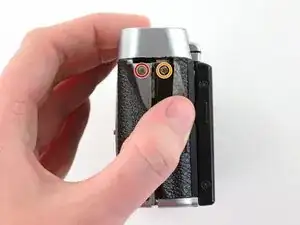

Используйте пинцет или ноготь, чтобы отогнуть резиновое покрытие на левой рукояти.

Удалите винт Филлипс 3,4 мм.

Удалите винт 3,7 мм.

Используйте пинцет или ноготь, чтобы отогнуть резиновое покрытие на правой рукояти.

Удалите винт Филлипс 3,2 мм.

Удалите винт Филлипс 3,8 мм.

Удалите винт Филлипс 2,8 мм.

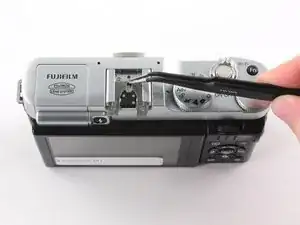

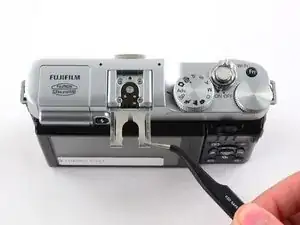

Используйте пинцет, чтобы выдвинуть металлический щит прямолинейно из крепления внешней вспышки.

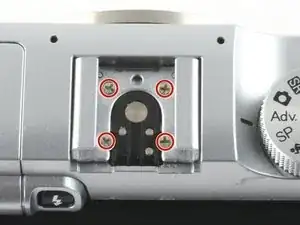

Удалите четыре винта Филлипс 4,6 мм из крепления внешней вспышки.

Используйте пинцет или два пальца, чтобы снять прижимной зажим крепления.

Выдвиньте ЖК-экран.

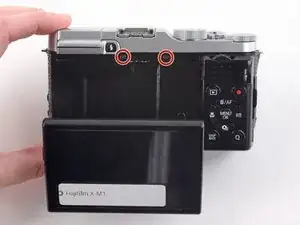

Удалите два черных винта Филлипс 4,3 мм с задней крышки.

Двумя пальцами отогните и снимите черную пластиковую крышку с задней части ЖК-экрана.

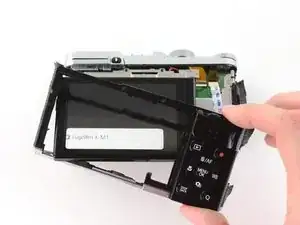

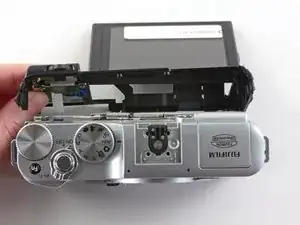

Медленно оттяните заднюю рамку от корпуса камеры.

Не пытайтесь полностью снять рамку — она соединена с камерой ленточным кабелем.

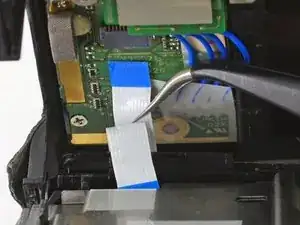

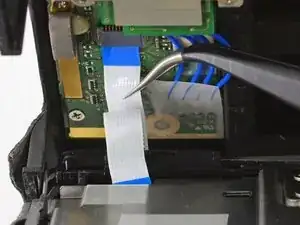

Используйте пинцет, чтобы вынуть белый и синий ленточные кабели из разъема.

Сдвиньте рамку вокруг ЖК-экрана, чтобы вынуть его из корпуса камеры.

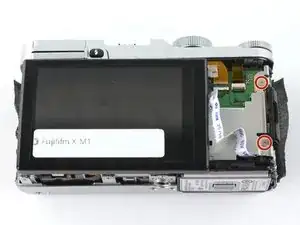

Удалите два винта Филлипс 2,6 мм с правой стороны металлической рамки.

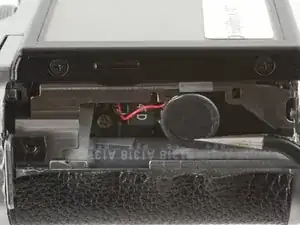

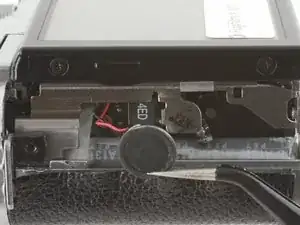

Используйте пинцет, чтобы отцепить динамик рядом с левой рукоятью.

Медленно поднимите металлическую рамку от материнской платы.

Не пытайтесь снять рамку — она соединена с материнской платой большим ленточным кабелем.

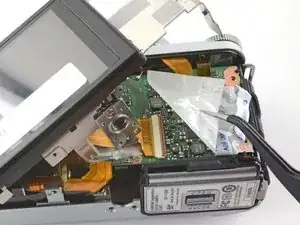

Используйте пинцет, чтобы снять пластиковую крышку с материнской платы.

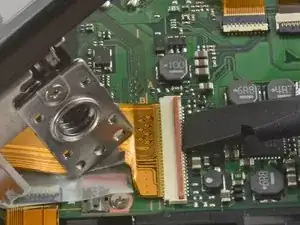

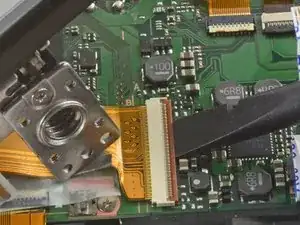

Чтобы снять ленточный кабель, отогните оранжевую фиксирующую защёлку на большом ZIF-разъёме плоским концом лопатки.

Если ленточный кабель не вылезает сам, используйте пинцет, чтобы вынуть его из разъёма.

Снимите заднюю крышку.

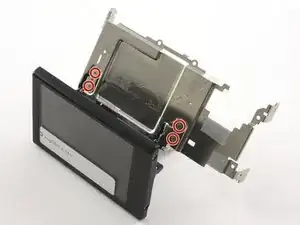

Удалите четыре винта Филлипс 2,6 мм с петель ЖК-экрана.

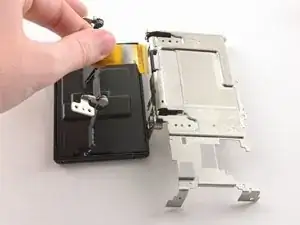

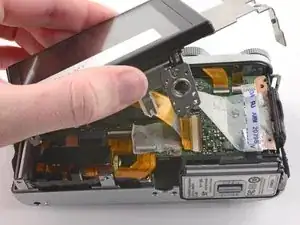

Отклоните ЖК-экран от металлической рамки.

Не пытайтесь снять ЖК-экран — он соединён с металлической рамкой ленточным кабелем.

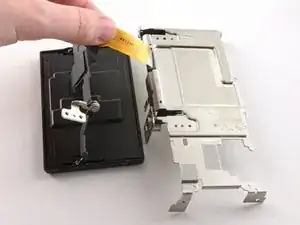

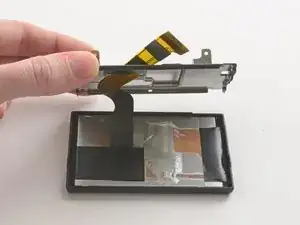

Двумя пальцами протяните ленточный кабель через отверстие в металлической рамке.

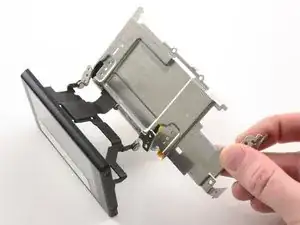

Снимите ЖК-экран с металлической рамки.

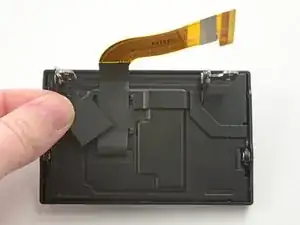

Используйте остроконечный конец лопатки, чтобы снять крышку ленты на задней стороне ЖК-экрана.

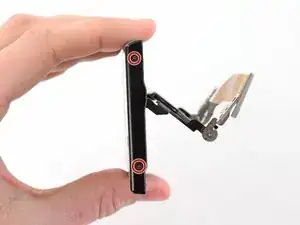

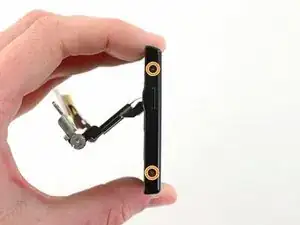

Удалите два винта Филлипс 2,6 мм с правой стороны экрана ЖК.

Удалите два винта Филлипс 2,6 мм с левой стороны экрана ЖК.

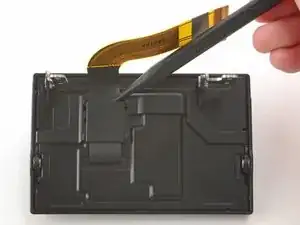

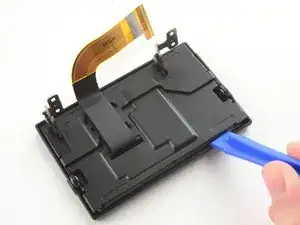

Используйте пластиковый инструмент для вскрытия, чтобы поддеть корпус ЖК‑экрана.

После открытия корпуса проденьте шлейф через отверстие в задней крышке.

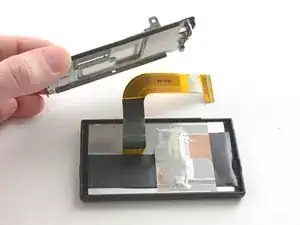

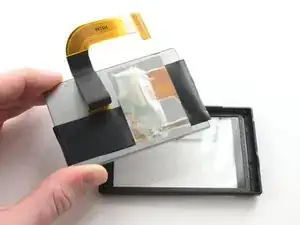

Снимите ЖК‑модуль с крышки экрана.
