Снятие верхней сборки Fujifilm X-T10
Используйте это руководство, чтобы заменить повреждённый задний или верхний корпус либо открыть корпус для доступа к другим компонентам камеры.
Настоятельно рекомендуем использовать магнитный коврик для проектов или органайзер-лоток. В этой камере используется много различных типов винтов, и их аккуратная организация — ключ к правильной повторной сборке.
Шаг 1
Снимите объектив.

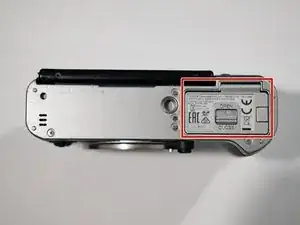

Поверните камеру вверх дном, чтобы найти отсек батарейки.
Сдвиньте кнопку вверх, чтобы открыть отсек.
Сдвиньте оранжевую кнопку вверх, чтобы освободить батарейку.
Нажмите, чтобы извлечь карту памяти
Объектив, батарейка и карта памяти на этих фотографиях не показаны.
Шаг 2

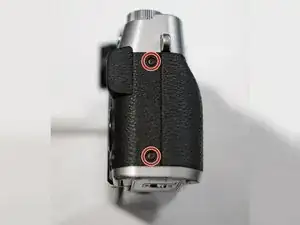

Открутите два винта Phillips длиной 4,3 мм с обеих сторон камеры.
Шаг 3

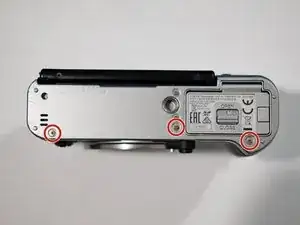

Открутите три винта Phillips длиной 3,7 мм с нижней части камеры.
Шаг 4

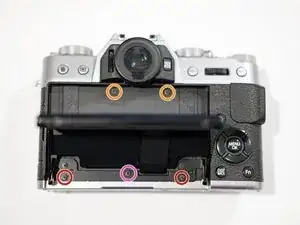

Открутите два винта Phillips длиной 3,7 мм.
Открутите винт Phillips длиной 3,1 мм.
Открутите два винта Phillips длиной 3,2 мм.
При повторной сборке обращайте внимание на длину винтов.
Шаг 5

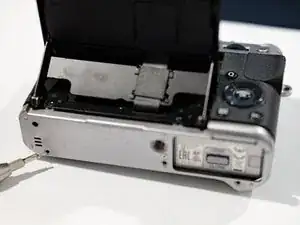

Медленно подденьте и сдвиньте нижнюю крышку вниз.
Шаг 6
Выполняйте этот шаг медленно. Существует риск повреждения ленточного кабеля.

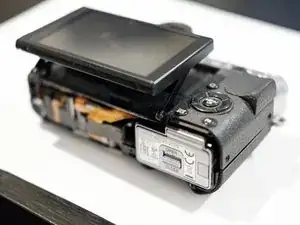

Начните поддевать и приподнимать заднюю сборку ЖК-дисплея.

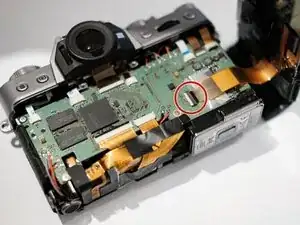

Чтобы отключить ленточный кабель, поднимите БЕЛУЮ защёлку на большом разъёме ZIF плоским концом лопатки.
Шаг 7

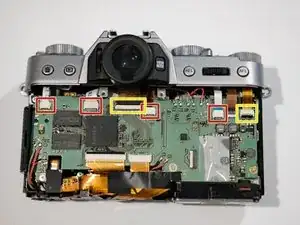

Чтобы отключить ленточный кабель, поднимите ЧЁРНУЮ защёлку на разъёмах плоским концом лопатки.
Аккуратно извлеките ленточные кабели.
Шаг 8

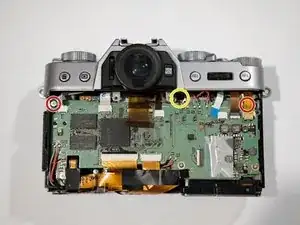

Открутите два винта Phillips длиной 2,1 мм.
Винт справа находится под ленточным кабелем и лентой.
Открутите винт Phillips длиной 6 мм, расположенный глубже в корпусе.
Шаг 9

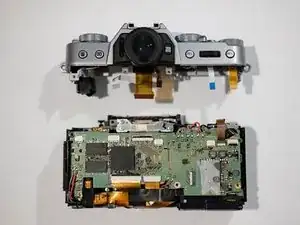

Медленно подденьте и отсоедините верхнюю сборку от корпуса.
ГОТОВО!
Чтобы собрать устройство обратно, выполняйте шаги в обратном порядке.
Заключение
Чтобы собрать устройство заново, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
