Замена гофры объектива Fujifilm Instax Minion

Удалите шесть винтов 4,5 мм крестовой отвертки #00 с нижней, левой и правой сторон.

Используйте лопатку из пластика, чтобы снять защиту слота для пленки на верхней части камеры.

Снимите один винт 4,5 мм крестовой отвертки #00 под защитой слота.

Нажмите на защелку сзади камеры, чтобы открыть отсек для пленки.

Удалите картридж с пленкой из этого отсека.

Нажмите на крышку батарейного отсека внутрь и вниз, чтобы снять её.

Удалите находящиеся внутри батареи.

Используйте пластиковый инструмент для раскрытия, чтобы помочь разъединить переднюю и заднюю половины корпуса.

Положив камеру лицевой стороной вниз, снимите только заднюю половину корпуса.

Осторожно отогните переднюю часть корпуса.

При подъёме передней части корпуса не тяните слишком сильно, так как к корпусу прикреплена пружина.

С помощью пинцета отсоедините пружину от корпуса. Пружина втянется в черно-серое кольцо на передней части корпуса.

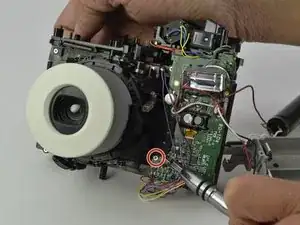

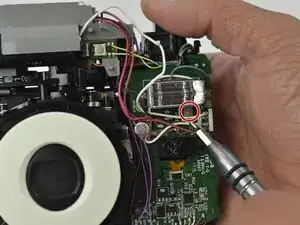

После снятия корпуса открутите два винта 4,5 мм с печатной платы крестовой отверткой #00.

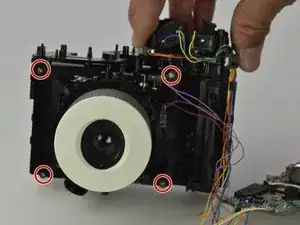

После того как печатная плата снята и отодвинута в сторону, открутите четыре винта 4,5 мм вокруг переднего корпуса объектива крестовой отверткой #00.

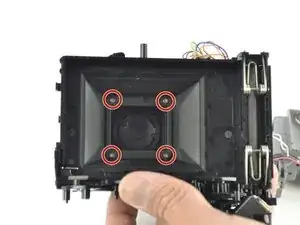

Положите камеру на спину и открутите четыре винта 4,5 мм, крепящие гофру объектива к корпусу, крестовой отверткой #00.

Для доступа к винтам объектив должен быть выдвинут.

Снимите прямоугольный кожух винтов с задней части камеры.

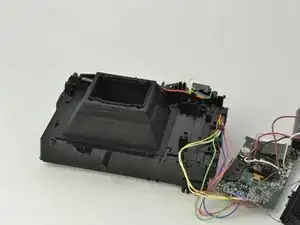

Переверните камеру снова лицевой стороной вверх и снимите корпус объектива, подняв его вверх и сняв с камеры.

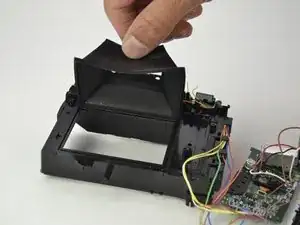

Наконец, снимите гофру объектива, подняв её вверх и сняв с камеры.
