Разборка Fujifilm X100T

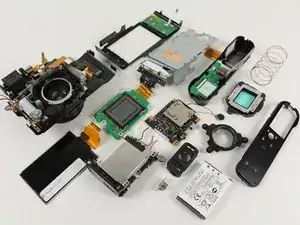

Это руководство показывает основные компоненты Fujifilm X100T, включая объектив и материнскую плату, и содержит полные инструкции по разборке.

Шаг 1

Сдвиньте маленькую черную защелку на нижней части камеры влево, чтобы разблокировать крышку отсека батареи.

Шаг 2

Нажмите оранжевую защелку вверх, чтобы освободить батарею.

Вытяните батарею из камеры.

Переверните камеру, чтобы легче вынуть батарею.

Шаг 3

Начиная с одного из углов, используйте лопатку, чтобы поддеть кожаную накладку камеры.

При работе с электроникой важно использовать антистатический инструмент, чтобы избежать случайного повреждения устройства. Металлическая лопатка подходит для сильного поддевания, но по возможности следует использовать обычную черную нейлоновую лопатку или пластиковый инструмент для вскрытия.

Шаг 4

Осторожно и медленно снимите кожаную накладку с камеры вручную.

Шаг 5

Найдите шесть винтов 4,0 мм на нижней части камеры.

Используйте отвертку JIS #000, чтобы вывернуть эти винты.

Шаг 6

Это камера, произведённая японским производителем. Японская камера-индустрия любит использовать винты по стандарту JIS (Japanese Industrial Standard).

Не соблазняйтесь вашей коллекцией крестообразных отверток Phillips. Хотя PH #00 совместима с JIS #00, она не идеально подходит. Использование Phillips приведёт к большему износу шляпки JIS-винтов и преждевременному срезанию резьбы.

Имейте под рукой отвертки JIS #00 и JIS #000 для этой разборки. К счастью, оба бита включены в набор ifixit 64bit.

Шаг 7

Снимите нижнюю панель и крепление для штатива, поддев их руками.

Крепление для штатива имеет шпонку и входит в ряд штифтов на обратной стороне нижней панели.

Шаг 8

Приготовьте инструменты для поддевания!

Чтобы добраться глубже в эту камеру, сначала необходимо снять правую крышку разъёмов. После её снятия вы получите доступ к винтам, фиксирующим остальные компоненты.

Внизу справа в отсеке батареи есть маленькое отверстие. Используя инструмент-пик, нажмите в это отверстие.

Выпустится пластиковый стержень. Этот пластиковый стержень является осью, вокруг которой вращается шарнир.

Шаг 9

Fuji! Что мы вам говорили про прятание винтов за крышками! Это нехорошо, Fuji. Не повторяйте. Пообещайте?

Детали важны в этой камере. Сдвиньте крышку разъёмов с оси шарнира.

Используя плоскогубцы, вытяните стержень из верхней пластины камеры. Теперь у вас наконец появится доступ ко всем винтам, которые нужно удалить.

Шаг 10

Снимите три винта 5,0 мм у разъёмов micro-USB, micro-HDMI и дистанционного управления.

Выверните винт, скрытый за шарниром крышки разъёмов.

Сборка крышки разъёмов должна легко сниматься. Если она застряла, попробуйте поддеть пластиковыми клиньями.

Шаг 11

Удалите два винта 6,0 мм под сборкой крышки разъёмов.

Шаг 12

Удалите четыре винта 5,0 мм на стороне камеры, противоположной батарее.

Шаг 13

Выверните два винта 2,5 мм на нижней грани камеры.

Сборка заднего ЖК-экрана и блока кнопок теперь должна откидываться вверх и вправо, обнажая ленточные кабели ЖК-экрана и кнопок.

Шаг 14

После обнажения электроники настоятельно рекомендуется соблюдать меры по защите от электростатического разряда. Электростатический разряд может вывести из строя вашу электронику, пропуская тысячи вольт через компоненты, рассчитанные всего на несколько вольт постоянного тока. ЭСР может испортить вам день, если вы не будете осторожны.

Используйте антистатический коврик и браслет и убедитесь, что вы заземлены на оставшуюся часть разборки. Убедитесь, что антистатический коврик подключён к заземлению ближайшей розетки и что в вашем доме действительно есть заземление. При сомнениях проконсультируйтесь с электриком.

Шаг 15

Отсоедините оранжевый ленточный кабель, открыв ZIF-коннектор пластиковой лопаткой или зубочисткой.

Это отделяет ЖК-экран от основной платы.

Шаг 16

Снимите бело-синий ленточный кабель с материнской платы, аккуратно потянув руками.

Сборка ЖК-экрана и кнопок теперь должна быть полностью отсоединена.

Шаг 17

Выверните винт 2,5 мм в центре, над снятым ЖК-экраном.

Выверните два винта 4,0 мм справа.

Шаг 18

Удалите два винта 4,5 мм на стороне камеры, противоположной батарее.

Шаг 19

Отклейте медную ленту, соединяющую рамку с камерой.

Это обеспечивает заземление и частичное отведение тепла от внутренних компонентов.

Шаг 20

Снимите клейкую ленту, удерживающую динамик.

Динамик приклеен к стальной рамке двусторонним скотчем. Оттяните его от стальной рамки и сдвиньте вниз по корпусу камеры.

Это защищает провода динамика от перехлеста при снятии стальной рамки.

Шаг 21

Снимите эти два ленточных кабеля, чтобы они не были перерезаны или повреждены при удалении стальной рамки целиком.

Используйте пинцет или небольшой тупой инструмент для снятия этих ленточных кабелей. Место плотное, поэтому действуйте терпеливо и аккуратно.

Шаг 22

Отогните стальную рамку, поддев её и аккуратно оттянув в сторону рукой.

Осторожно, чтобы не оторвать рамку от камеры.

Удалите три винта 4,2 мм на зелёной плате.

Шаг 23

Найдите оранжевый ленточный кабель на стороне камеры с отсеком для батареи.

Извлеките ленточный кабель из ZIF-разъёма с помощью пластикового инструмента для открывания.

Снимите кабель, осторожно поднимая его руками.

Шаг 24

Снимите резиновую накладку видоискателя, поддев и оттянув её руками.

Если резиновая накладка упирается, можно использовать старую кредитную карту.

Помните про шкалу твердости Мооса! В этой камере широко применяются металлизированные пластики.

Шаг 25

Удалите два винта 4,0 мм с передней части камеры. Скорее всего это винты T1 Torx.

Не могу не подчеркнуть, насколько эти винты малы. Размером с кончик карандаша.

Fuji, винты — это произведение искусства. Зачем вы их прячете?

Ближайшая насадка в наборе iFixit — звёздчатая насадка #2.

Использование неправильной насадки сорвёт головку Torx, имейте это в виду.

Шаг 26

Снимите верхнюю рамку, поддев её и потянув в сторону задней части камеры.

Шаг 27

Используйте пластиковый инструмент для открывания, чтобы отсоединить два ленточных кабеля от верхней рамки.

Шаг 28

Найдите клейкую ленту, соединяющую чёрный и красный провода над зелёной платой.

Снимите ленту, аккуратно оттянув её рукой.

Удалите медную ленту, которая заземляет радиатор сенсора на плате сенсора.

Шаг 29

Подденьте пластиковым инструментом ленточный кабель, расположенный рядом с верхним правым углом зелёной платы сенсора.

Шаг 30

Используйте пластиковый инструмент и металлический пинцет, чтобы приподнять ленточный кабель, расположенный рядом с центрально‑правой частью зелёной платы.

Дальнейшие действия внутри камеры гарантированно нарушат калибровку сенсорного блока. Плоскость сенсора откалибрована относительно оптической оси элементов объектива или крепления объектива. Изменение натяжения любого крепёжного винта сенсорного блока нарушает ортогональность расположения сенсора и оптических элементов.

Снимите алюминиевый радиатор CMOS‑сенсора, приподняв его руками. Сенсор, плата и радиатор представляют собой единый узел.

После снятия узла сенсора вы увидите серебристую крышку объектива под ним.

Шаг 31

Вы должны работать в нитриловых перчатках при обращении с узлами объектива. Жировые пятна от пальцев оставляют следы на элементах объектива и вызывают серьёзные проблемы при сборке.

Если вы оставили отпечатки на элементе, определите, пластик это или стекло, и очистите соответствующим средством. Для стекла используйте изопропиловый спирт химической чистоты и салфетки для оптики. Для пластика используйте спирт или средство, безопасное для пластика. Некоторые прозрачные пластики мутнеют от изопропилового спирта.

Удалите четыре винта 3,2 мм на серебристой крышке объектива.

Шаг 32

С помощью пластикового инструмента подденьте и приподнимите серебристую крышку объектива.

Теперь вы должны видеть чёрную крышку объектива под ней.

Шаг 33

Удалите три винта 3,5 мм на чёрной крышке объектива.

Шаг 34

Подденьте и приподнимите чёрную крышку объектива руками.

Вы должны теперь видеть пружинящий объектив.

Шаг 35

Удалите три винта 3,5 мм на крышке с пружинным механизмом.

Шаг 36

Снимите пружину и объектив, аккуратно приподняв оба компонента вверх.

Шаг 37

После снятия объектива переверните камеру и отвинтите два винта 4,0 мм на передней части камеры, рядом с крышкой объектива.

Шаг 38

Снимите два винта 4,0 мм, расположенные на боковой части камеры.

Шаг 39

Медленно оттяните теперь отвинченную плату от корпуса камеры.

Будьте осторожны, чтобы не порвать оранжевую шлейфовую ленту при разъединении.

С помощью металлических пинцетов отсоедините оранжевую шлейфовую ленту от платы.

Плата подключена к аккумулятору.

Шаг 40

Используя точные пинцеты, снимите белую полоску с угла платы.

Выверните два винта 4,0 мм в верхнем левом и нижнем левом углах.

После удаления винтов аккуратно отделите плату от корпуса аккумулятора, осторожно разъединяя две части.

Шаг 41

Используйте пластиковый инструмент для вскрытия, чтобы снять оранжевую шлейфовую ленту с платы: подденьте инструментом черную застёжку ленты и аккуратно поднимите вверх.

Шаг 42

ПРИМЕЧАНИЕ: следующий шаг включает пайку. Обратитесь к этому руководству iFixit по пайке Как паять и удалять пайку.

Отпаять провода, соединяющие плату и корпус аккумулятора.

Теперь у вас осталась отдельная плата.

Шаг 43

Вы разобрали Fujifilm X100T!

Заключение

Для сборки устройства повторите эти инструкции в обратном порядке.
