Замена лампы вспышки Fujifilm Instax Minion
Для выполнения этой инструкции вам потребуются два инструмента: отвертка Phillips #00 и паяльник. При извлечении лампы соблюдайте осторожность — если конденсатор не разряжен, при прикосновении к нему можно получить удар током.
Шаг 1
Удалите шесть винтов Phillips #00 длиной 4,5 мм с низа, левой и правой сторон.
Шаг 2
Используйте лопаточку, чтобы снять защитную планку отсека для пленки в верхней части камеры.
Снимите один винт Phillips #00 длиной 4,5 мм, расположенный под защитной планкой.
Шаг 3
Нажмите на фиксатор на задней части камеры, чтобы открыть отсек для пленки.
Извлеките картридж с пленкой из этого отсека.
Шаг 4
Нажмите на крышку батарейного отсека внутрь и вниз, чтобы снять её.
Удалите все батареи, находящиеся внутри.
Шаг 5
Используйте пластиковый инструмент для вскрытия, чтобы поддеть переднюю и заднюю половины корпуса.
Повернув камеру лицевой стороной вниз, снимите только заднюю половину корпуса.
Шаг 6
Осторожно отогните переднюю часть корпуса.
При подъёме передней части корпуса не тяните слишком сильно — к корпусу и передней панели прикреплена пружина.
Пинцетом отсоедините пружину от корпуса. Пружина втянется в чёрное и серое кольцо на передней части панели.
Шаг 7

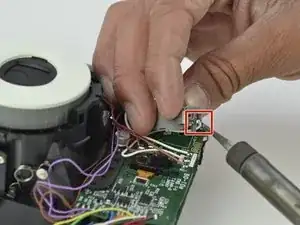

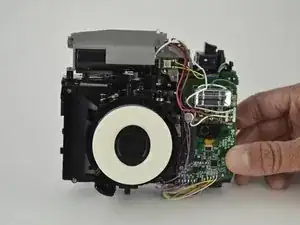

После снятия панели открутите один винт длиной 6,5 мм, крепящий лампу вспышки, с помощью отвертки Phillips #00.
Шаг 8

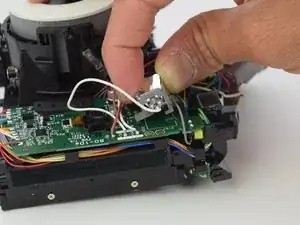

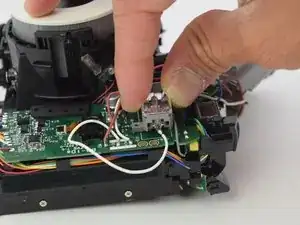

Извлеките лампу вспышки с платки, сдвинув её в сторону, где расположен мотор, и подняв вверх.
Шаг 9

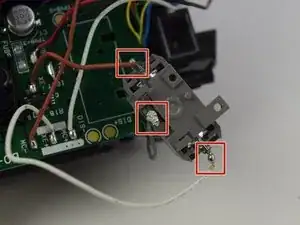

Поместите лампу на открытую поверхность и с помощью паяльного пистолета распаяйте три соединения, крепящие её.
При сборке используйте фотографию, чтобы правильно подключить провода к контактам лампы (белый — справа, серый — вверху, коричневый — слева).
Шаг 10

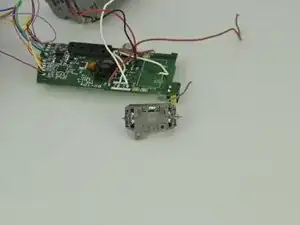

Лампа вспышки теперь полностью отсоединена от платы.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
