Замена мотора выброса плёнки Fujifilm Instax Minion
В этом руководстве описано, как заменить мотор, выбрасывающий плёнку. Понадобятся крестовая отвёртка Phillips и паяльник.
Шаг 1

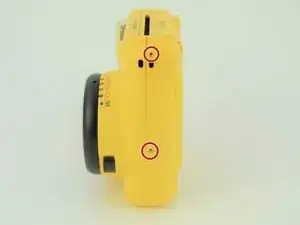

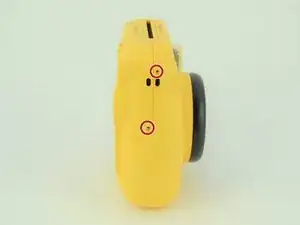

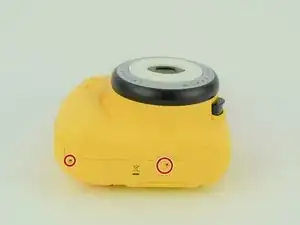

Снимите шесть винтов Phillips #00 длиной 4,5 мм снизу, слева и справа.
Шаг 2

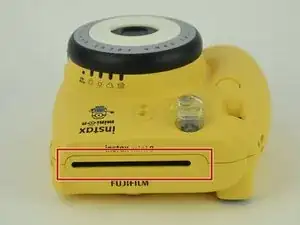

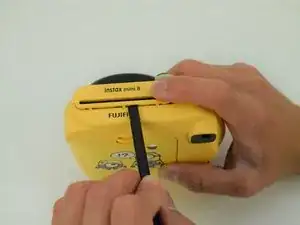

Используйте лопатку, чтобы снять защитную планку слота для плёнки на верхней части камеры.

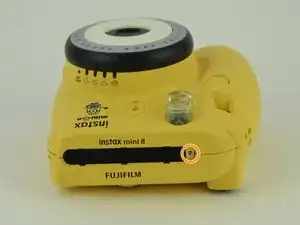

Снимите один винт Phillips #00 длиной 4,5 мм под защитной планкой слота.
Шаг 3

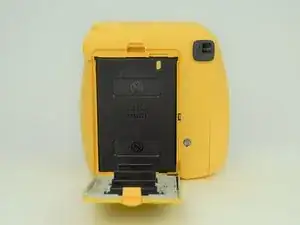

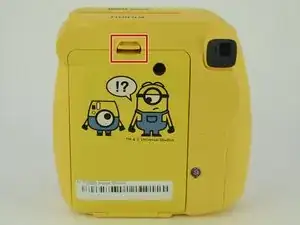

Нажмите на защёлку сзади камеры, чтобы открыть отсек для плёнки.

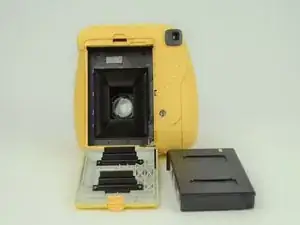

Извлеките картридж с плёнкой из этого отсека.
Шаг 4

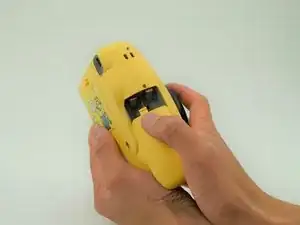

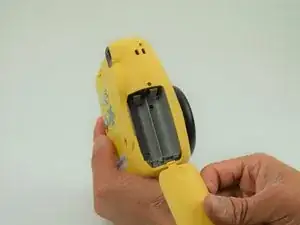

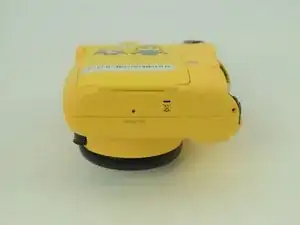

Ножкой надавите на крышку батарейного отсека внутрь и вниз, чтобы снять её.
Извлеките все находящиеся внутри батареи.
Шаг 5

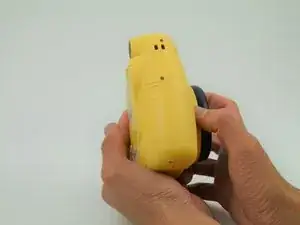

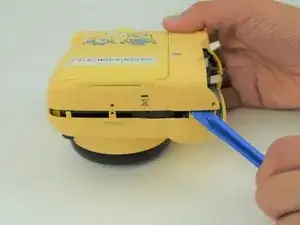

Используйте пластиковый инструмент для открытия, чтобы отжать переднюю и заднюю панели корпуса.
Повернув камеру лицевой стороной вниз, снимите только заднюю панель.
Шаг 6

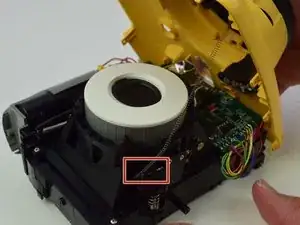

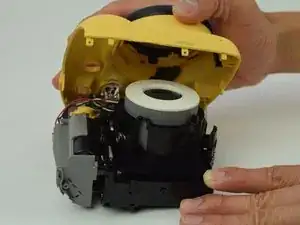

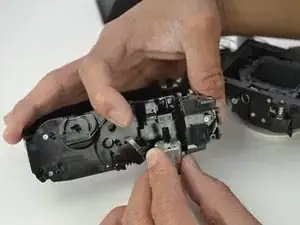

Осторожно отогните переднюю часть корпуса.
При подъёме передней панели не тяните слишком сильно, так как к корпусу и панели прикреплена пружина.
С помощью пинцета отсоедините пружину от корпуса. Пружина втянется в чёрное и серое кольцо на передней панели.
Шаг 7

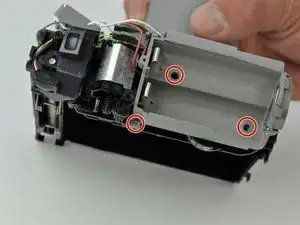

Снимите четыре винта Phillips #00 длиной 4,5 мм на отсека батарейного отсека.
Шаг 8

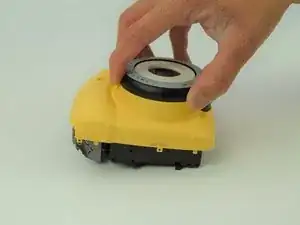

Поднимите батарейный отсек, чтобы освободить мотор.
Шаг 9

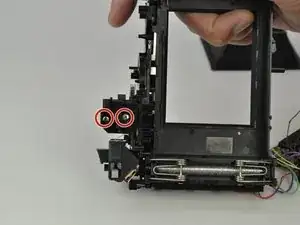

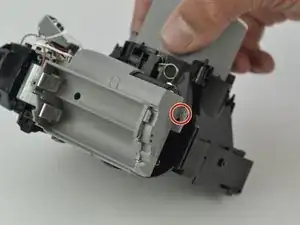

Отверните два винта Phillips #00 длиной 2,9 мм, удерживающие мотор в раме.
Шаг 10

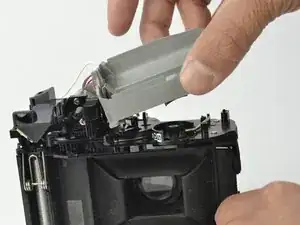

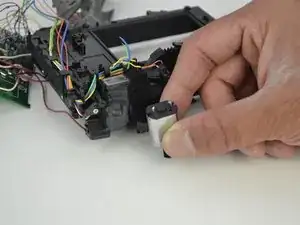

Снимите мотор с рамы.
Шаг 11
Отпаяйте провода от выводов конденсатора.
Запомните расположение соединений между проводами и выводами для сборки.
Заключение
Для повторной сборки устройства выполните эти шаги в обратном порядке.
