Замена корпуса камеры Fujifilm Instax Mini 9

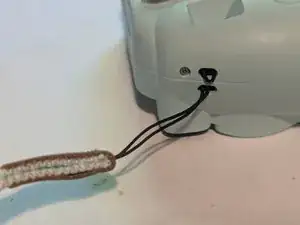

Если на камере есть ремешок, его нужно снять, иначе вы не сможете разъединить две половинки корпуса.

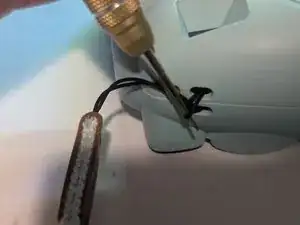

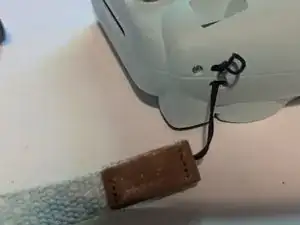

Узкий инструмент, например этот пенталобный отвёртка, можно вставить в петлю и разжать её, чтобы пропустить через неё ремешок.

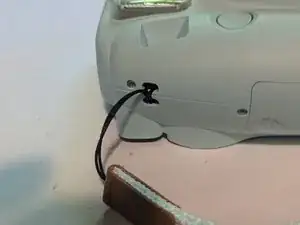

Протяните основную часть ремешка через петлю, чтобы снять ремешок с камеры.

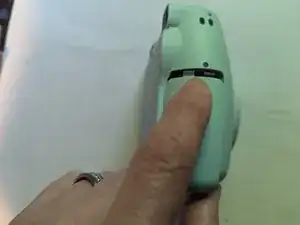

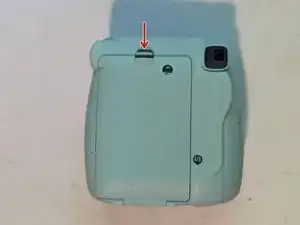

Подожмите фиксатор крышки отсека батарей.

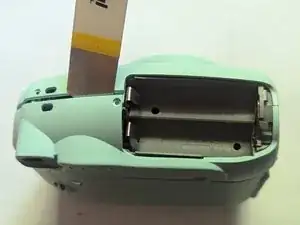

Сдвиньте крышку батарейного отсека.

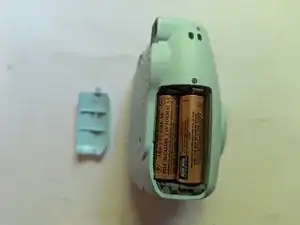

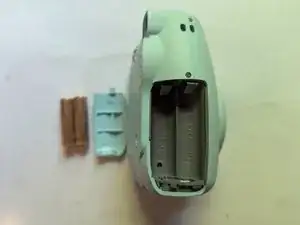

Извлеките батарейки.

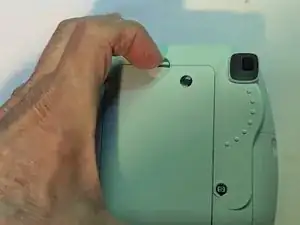

Нажмите вниз на защёлку задней крышки, чтобы открыть заднюю крышку.

Возьмите за прямоугольные отверстия в картридже с плёнкой и вытяните его прямо наружу.

При разборке убедитесь, что кольцо регулировки яркости установлено в положение «в помещении» (значок дома).

При сборке убедитесь, что кольцо яркости установлено в правильное положение.

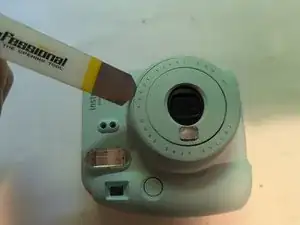

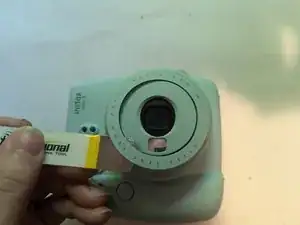

Крышка диска регулировки яркости закреплена двусторонним скотчем и тремя защёлками. Вставьте тонкий лезвийный инструмент под наружный край крышки.

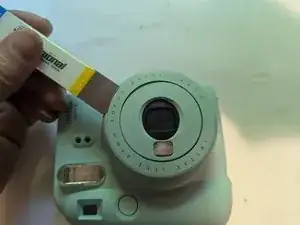

Проведите по окружности кольца, отделяя клей.

Поднимите крышку и снимите её.

Здесь видна возвратная пружина, возвращающая диск регулировки яркости в исходное положение. Её необходимо отсоединить, чтобы снять переднюю крышку.

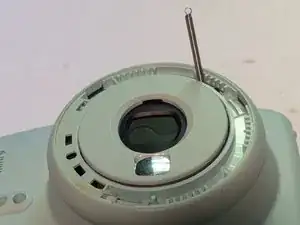

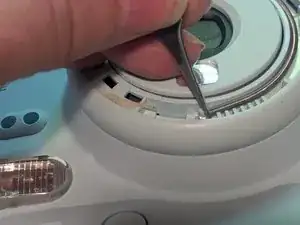

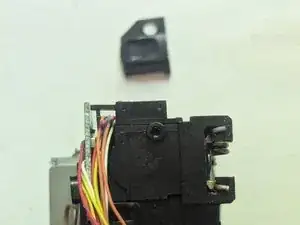

С помощью пинцета с тонкими наконечниками захватите конец пружины и поднимите её вертикально со стопорного штифта.

Можно оставить пружину в таком положении, так как она по-прежнему соединена с камерой с другого конца.

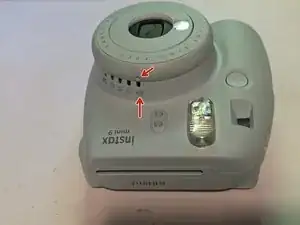

Крышка слота выброса плёнки скрывает один из винтов, который необходимо выкрутить для снятия корпуса камеры.

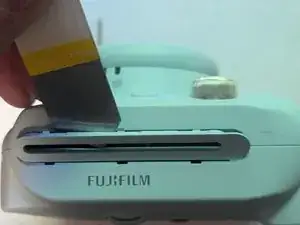

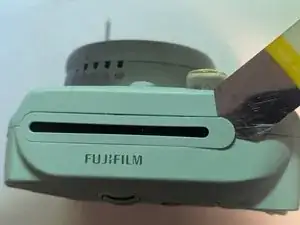

Крышка держится на шести защёлках, по три с каждой стороны. Вставьте инструмент для поддевания и отожмите крышку.

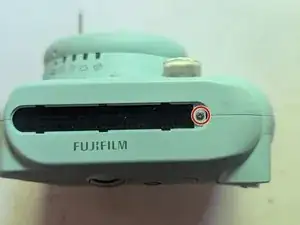

Удалите 5 мм винт с крестовой головкой под крышкой слота выброса плёнки.

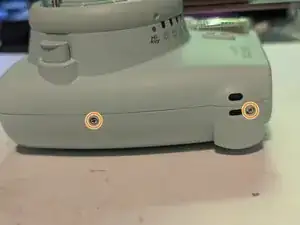

Снимите два винта с правой стороны камеры.

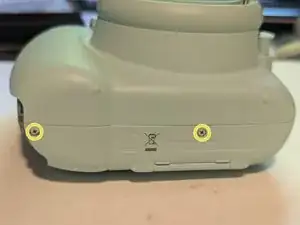

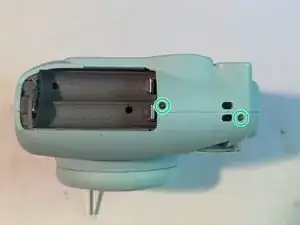

Выверните ещё два винта внизу камеры.

И наконец, выкрутите последние два винта слева на корпусе камеры, над крышкой батарейного отсека.

Разделите половинки, поддев их тонким инструментом для открытия.

После этого можно снять заднюю крышку.

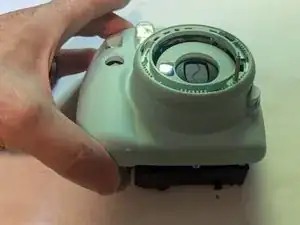

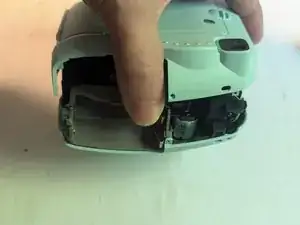

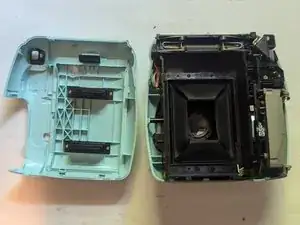

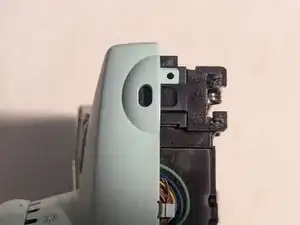

После снятия задней крышки переверните камеру, и передняя крышка легко снимется.

Обратите внимание, что при снятии передней крышки могут выпасть три детали: кнопка затвора, подложка ремешка с правой стороны и возвратная пружина диска регулировки яркости. Их расположение и правильная установка показаны на следующих трёх страницах.

При сборке убедитесь, что кольцо регулировки яркости установлено на передней крышке перед её установкой на корпус камеры. Из‑за помех от натяжной пружины кольцо нельзя установить после установки передней крышки.

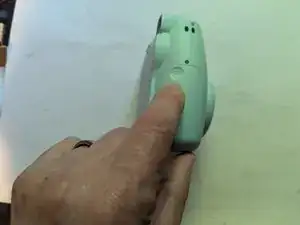

Нажмите кнопку питания, чтобы выдвинуть объектив камеры.

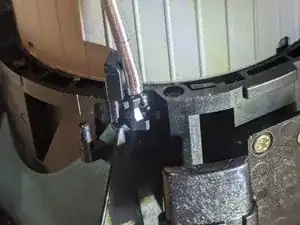

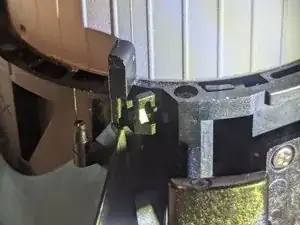

Держатель возвратной пружины диска яркости показан со пружиной в правильном положении.

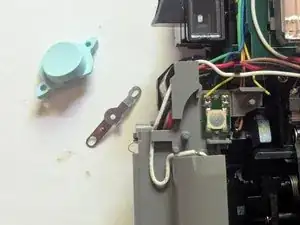

На фотографии показана кнопка затвора в её правильном положении и ориентации.

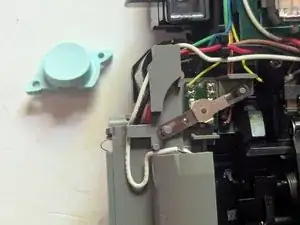

На следующем изображении показан металлический контакт кнопки, как он должен быть установлен.

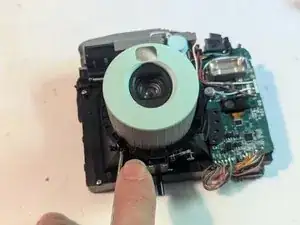

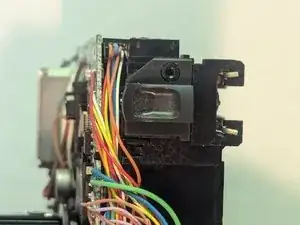

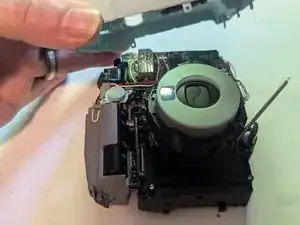

Здесь камера с обеими снятыми деталями. Поскольку их удерживает только передняя оболочка корпуса, они легко отпадут после снятия корпуса.

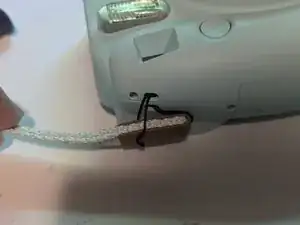

Единственное, что удерживает заднюю пластину правого ремешка камеры, — это передняя оболочка, поэтому первым, что произойдет при снятии оболочки, будет её выпадение; важно знать, куда её вернуть.
