Замена блока объектива Fujifilm Instax Mini 8
Перед тем как приступать к ремонту, обратите внимание на определенные риски получения удара от конденсатора вспышки камеры. Также убедитесь, что вы заземлились перед работой на или рядом с материнской платой камеры, чтобы избежать разряда статического электричества на критически важных элементах.
Шаг 1

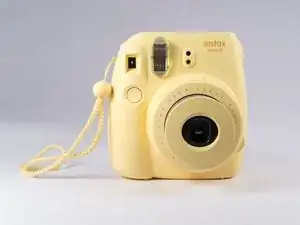

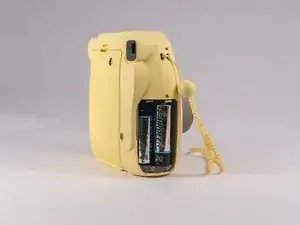

Сначала нажмите на объектив и извлеките два элемента питания AA.
Шаг 2
Удалите винты с нижней части камеры с помощью маленькой крестовой отвертки #00. Затем удалите винты по периметру камеры.

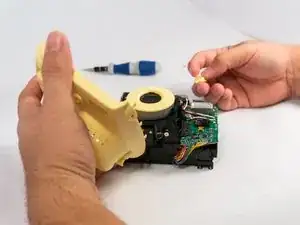

После того как все винты будут удалены, осторожно приоткройте переднюю оболочку. Обратите внимание, что будет пружина, соединяющая переднюю оболочку и основную плату, так что старайтесь не допускать избыточного натяжения на пружину.
Шаг 3

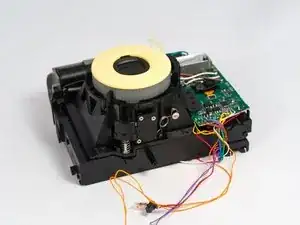

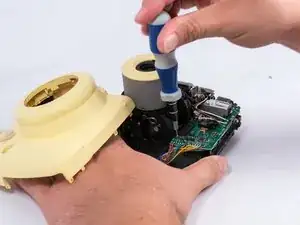

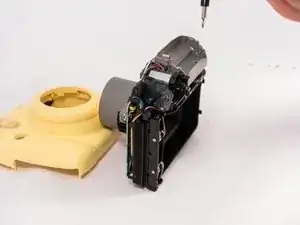

Найдите четыре винта на блоке объектива по углам и удалите их, чтобы ослабить корпус объектива от основной рамки. Убедитесь, что вы сохранили винты блока для следующего шага.
Шаг 4

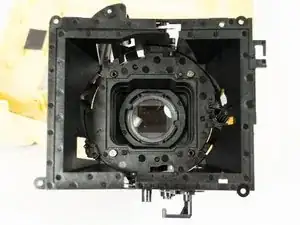

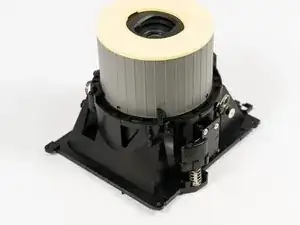

Удалите блок объектива из основной рамки камеры.
Приобретите заменяемую деталь для выполнения операции замены.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
