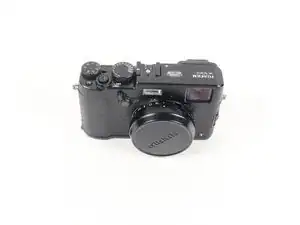

Замена объектива Fujifilm X100T

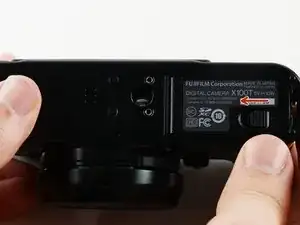

Сдвиньте маленькую чёрную защёлку внизу корпуса камеры влево, чтобы разблокировать крышку отсека для батареи.

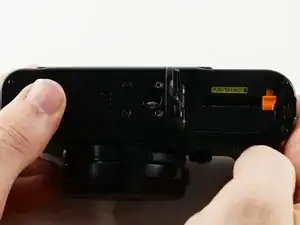

Нажмите оранжевую защёлку вверх, чтобы освободить батарею.

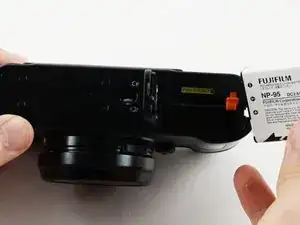

Выдвиньте батарею из камеры.

Переверните камеру, чтобы вынуть батарею удобнее.

Начиная с одного из углов, используйте лопатку, чтобы поддеть кожаную накладку и снять её с корпуса камеры.

При работе с электроникой важно использовать антистатический инструмент, чтобы предотвратить случайное повреждение устройства. Металлическая лопатка хороша для сильного поддёма, но по возможности используйте обычную чёрную нейлоновую лопатку или пластиковый инструмент для вскрытия.

Осторожно и медленно снимите кожаную накладку с корпуса камеры вручную.

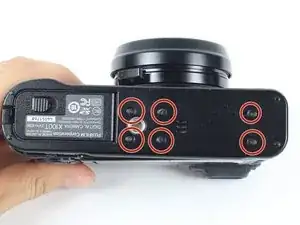

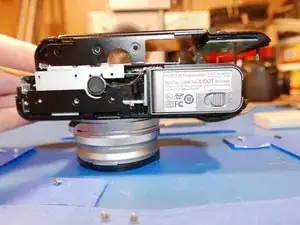

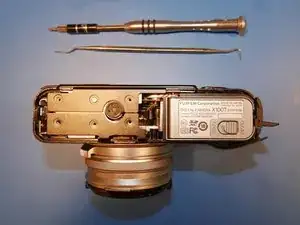

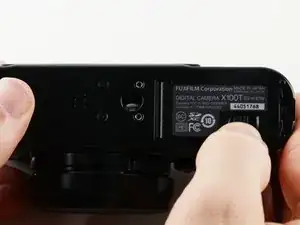

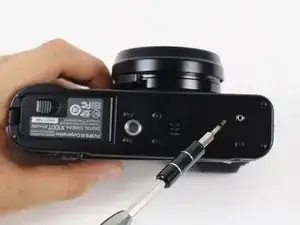

Найдите шесть винтов 4,0 мм на дне камеры.

Используйте отвёртку JIS #000, чтобы удалить эти винты.

Это камера, произведённая японским производителем. Японская камера-индустрия любит использовать винты по стандарту JIS (Japanese Industrial Standard).

Не соблазняйтесь использовать свою коллекцию крестообразных отвёрток. Хотя PH #00 можно заменить на JIS #00, это не идеальная посадка. Использование крестообразных отвёрток приведёт к большему износу головок JIS-винтов и преждевременному срыву резьбы винтов.

Имейте под рукой отвёртки JIS #00 и JIS #000 для этой разборки. К счастью, обе биты включены в набор iFixit 64-bit.

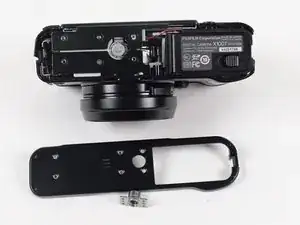

Снимите нижнюю панель и крепление для штатива, подняв их вручную.

Крепление для штатива имеет ключ и входит в серию штифтов на задней стороне нижней панели.

Приготовьте медиаторы!

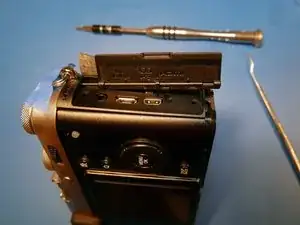

Чтобы получить доступ к внутренностям камеры, сначала необходимо снять узел крышки порта на правой стороне. После его снятия у вас появится доступ к винтам, крепящим другие компоненты.

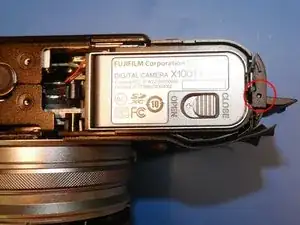

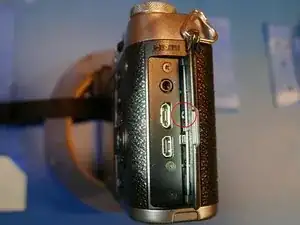

В нижнем правом углу отсека для батареи есть маленькое отверстие. Вставьте медиатор в это отверстие и нажмите.

Выпустится пластиковый штифт. Этот пластиковый штифт является осью, вокруг которой вращается петля.

Fuji! Что мы вам говорили про прятание винтов за закрытыми крышками? Это довольно хитро, Fuji. Больше так не делайте. Пообещаете?

Дьявол кроется в деталях этой камеры. Сдвиньте крышку порта с оси петли.

Используя плоскогубцы, вытяните штифт из верхней панели камеры. Теперь у вас будет доступ ко всем винтам, которые нужно удалить.

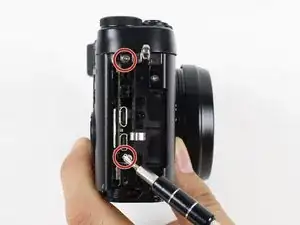

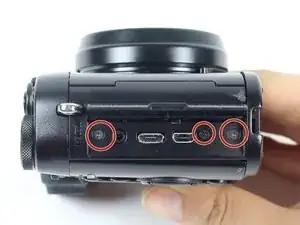

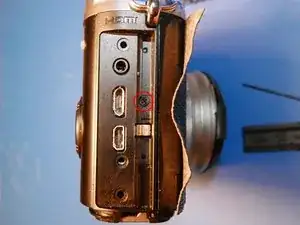

Удалите три винта 5,0 мм возле разъёмов micro-USB, micro-HDMI и дистанционного управления.

Удалите винт, скрытый за петлёй крышки порта.

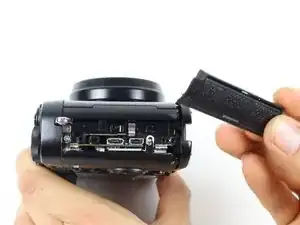

Узел крышки порта должен легко сняться. Если он застрял, попробуйте поддеть пластиковыми проставками.

Удалите два винта 6,0 мм под узлом крышки порта.

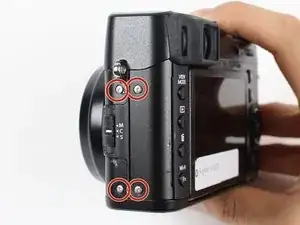

Удалите четыре винта 5,0 мм на стороне камеры, противоположной аккумулятору.

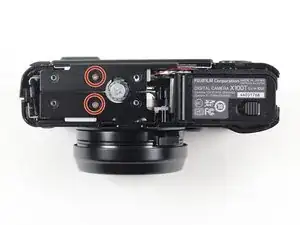

Удалите два винта 2,5 мм на нижней грани камеры.

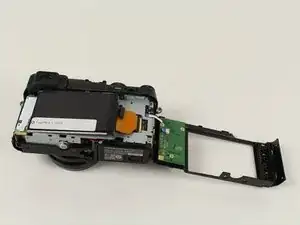

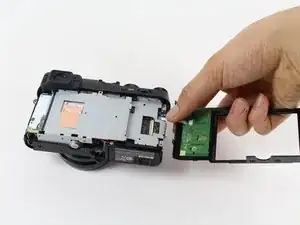

Сборка заднего ЖК-экрана и блока кнопок теперь должна откинуться вверх и вправо, обнажив шлейфы ЖК-экрана и кнопок.

После того как электронные компоненты обнажены, настоятельно рекомендуется соблюдать антистатические меры. Электростатический разряд может вывести из строя вашу электронику, пропуская тысячи вольт через компоненты, рассчитанные лишь на несколько вольт постоянного тока. ESD может серьёзно испортить вам день, если вы не будете осторожны.

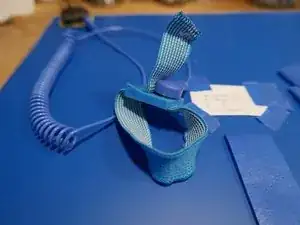

Используйте антистатический коврик и браслет и убедитесь, что вы заземлены на оставшуюся часть разборки. Убедитесь, что ваш антистатический коврик подключён к заземлению ближайшей розетки, и что в вашем доме действительно есть заземление. Обратитесь к электрику, если вы не уверены.

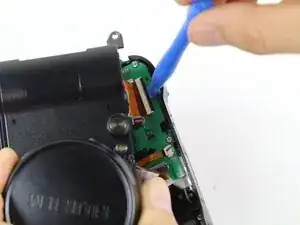

Отсоедините оранжевый шлейф, раскрыв ZIF-разъём с помощью пластикового инструмента или зубочистки.

Это отделяет ЖК-экран от основной платы.

Снимите бело-синий шлейф с материнской платы, осторожно потянув его руками.

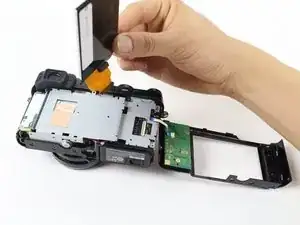

Сборка ЖК-экрана и кнопок теперь должна быть полностью отсоединена.

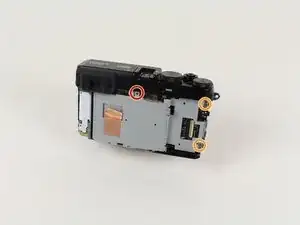

Удалите винт 2,5 мм в центре, над снятым ЖК-экраном.

Удалите два винта 4,0 мм справа.

Удалите два винта 4,5 мм на стороне камеры, противоположной батарее.

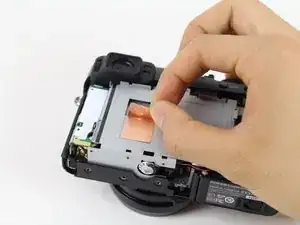

Отклейте медную ленту, соединяющую рамку с камерой.

Это обеспечивает заземление и частичное рассеивание тепла для внутренних компонентов.

Снимите клейкую ленту, удерживающую динамик.

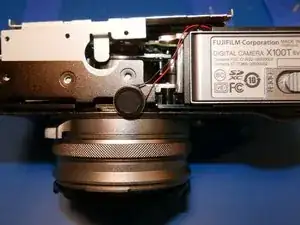

Динамик зафиксирован двусторонним скотчем. Оттяните его от стальной рамки и сдвиньте к нижней части камеры.

Это защищает провода динамика от перерезания при снятии стальной рамки.

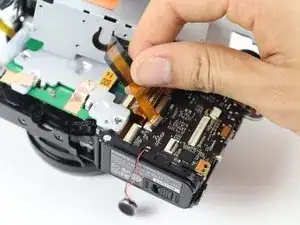

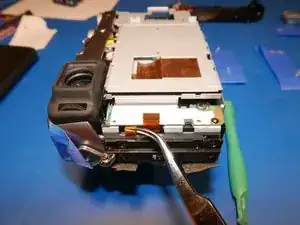

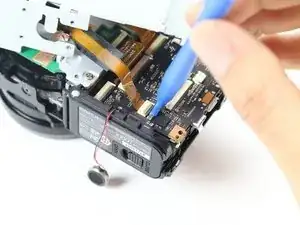

Снимите эти два ленточных кабеля, чтобы они не были перерезаны или повреждены при снятии стальной рамки.

Используйте пинцет или небольшой тупой инструмент для съёма ленточных кабелей. Место плотное — действуйте терпеливо и аккуратно.

Отогните стальную рамку, приподняв её и осторожно сдвинув в сторону рукой.

Будьте осторожны, чтобы не оторвать рамку от камеры.

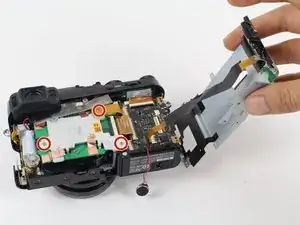

Удалите три винта 4,2 мм на зелёной плате.

Найдите оранжевый ленточный кабель со стороны камеры с отсеком для батареи.

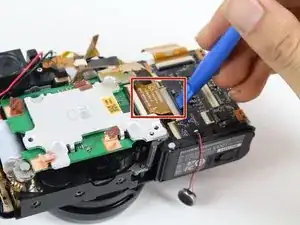

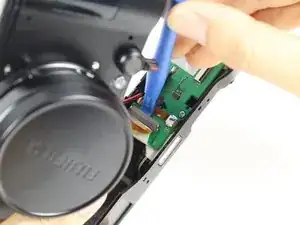

Извлеките ленточный кабель из ZIF-разъёма с помощью пластикового монтажного инструмента.

Снимите ленту, приподняв её руками.

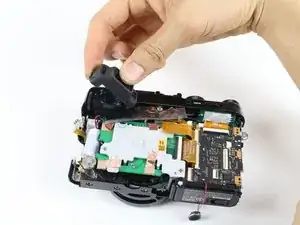

Снимите резиновую накладку окуляра, приподняв её руками.

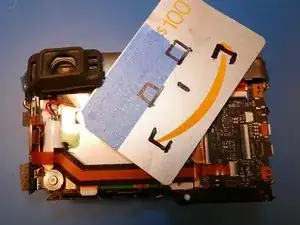

Если резиновый окуляр не хочет отходить, можно использовать старую пластиковую карту.

Помните про шкалу твёрдости Мооса! В этой камере широко используется металлизированный пластик.

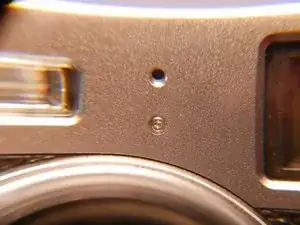

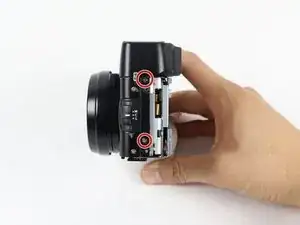

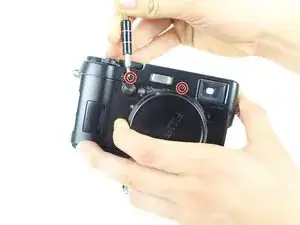

Удалите два винта 4,0 мм с передней части камеры. Скорее всего это винты Torx T1.

Не могу не подчеркнуть, насколько малы эти винты. Размером с грифель карандаша.

Fuji, винты — это произведение искусства. Почему вы их прячете?

Ближайшая бит в наборе ifixit — звездообразная головка #2.

Использование неправильной биты срежет головку Torx, имейте это в виду.

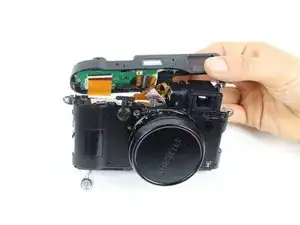

Снимите верхнюю рамку, приподняв её и потянув в сторону задней панели камеры.

Используйте пластиковый монтажный инструмент, чтобы отсоединить два ленточных кабеля от верхней рамки.

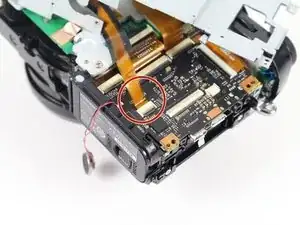

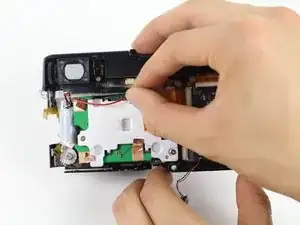

Найдите клей, скрепляющий чёрный и красный провода над зелёной платой.

Снимите клей, аккуратно оттянув его рукой.

Удалите медную ленту, которая заземляет радиатор сенсора на плате сенсора.

Используйте пластиковый монтажный инструмент, чтобы поддеть ленточный кабель, расположенный справа вверху от зелёной платы сенсора.

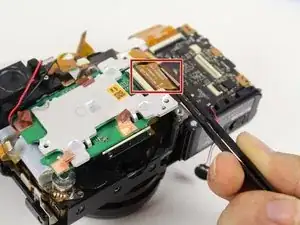

Используйте пластиковый монтажный инструмент и металлический пинцет, чтобы приподнять ленточный кабель возле центрально‑правой части зелёной платы.

Дальнейшие действия внутри камеры гарантированно нарушат калибровку корпуса сенсора. Плоскость сенсора выверена относительно плоскости оптических элементов или крепления объектива. Изменение натяжения любого винта крепления корпуса сенсора нарушит перпендикулярность между сенсором и элементами объектива.

Снимите алюминиевый радиатор CMOS‑сенсора, приподняв его руками. Сенсор, плата и радиатор интегрированы в один узел.

После извлечения блока сенсора вы должны увидеть серебристую крышку объектива под ним.

При работе с оптическими узлами следует надевать нитриловые перчатки. Масла с отпечатков пальцев оставляют следы на элементах объектива и создают серьёзные проблемы при сборке.

Если вы оставили отпечатки на элементе, определите, стекло это или пластик, и очистите соответствующим средством. Для стекла используйте изопропиловый спирт (реагентной чистоты) и салфетки для оптики. Для пластика — средство, безопасное для пластика. Некоторые прозрачные пластики мутнеют от изопропилового спирта.

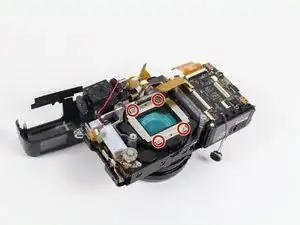

Удалите четыре винта 3,2 мм на серебристой крышке объектива.

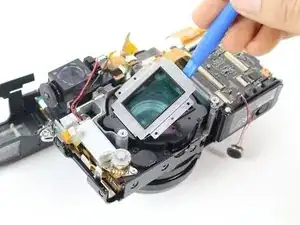

Используйте пластиковый монтажный инструмент, чтобы приподнять серебристую крышку объектива.

Теперь вы должны увидеть чёрную крышку объектива под ней.

Удалите три винта 3,5 мм на чёрной крышке объектива.

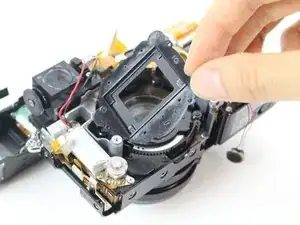

Поднимите чёрную крышку объектива руками.

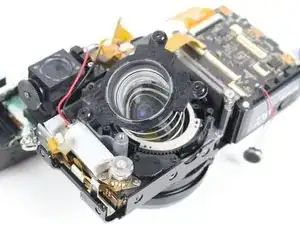

Теперь вы должны видеть пружинный механизм объектива.

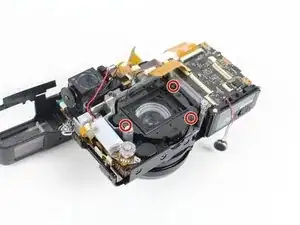

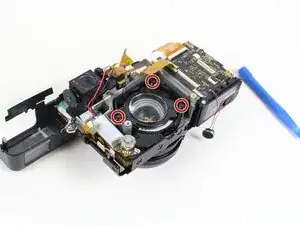

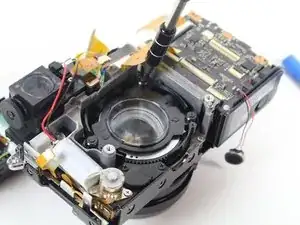

Удалите три винта 3,5 мм на крышке с пружиной.

Снимите пружину и объектив, аккуратно приподняв оба компонента вверх.
