Замена конденсатора вспышки Fujifilm Instax Mini 9

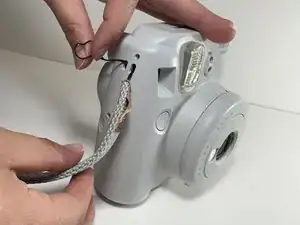

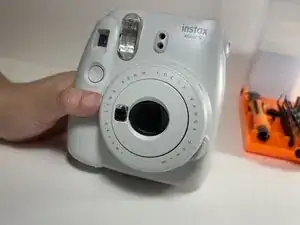

Развяжите ремешок для запястья, ослабив его маленький чёрный конец и вытянув большую часть из петли, которая удерживает его на месте.

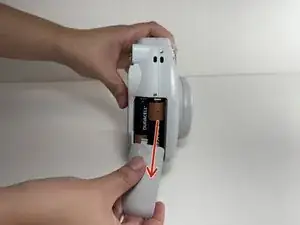

Положите камеру на бок и снимите крышку отсека батарей, потянув вниз при нажатии на крышку.

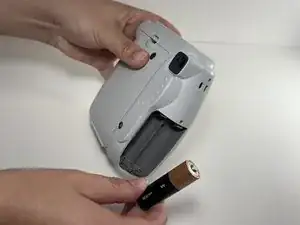

Извлеките обе батареи AA.

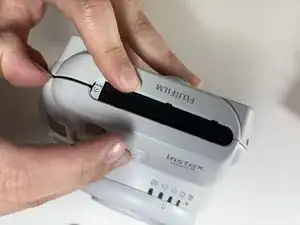

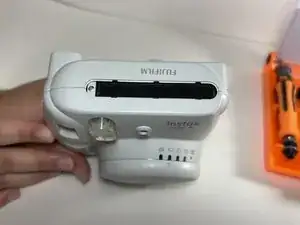

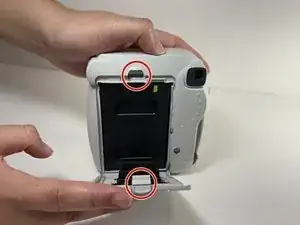

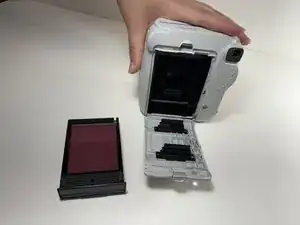

Поверните камеру задней частью к себе и нажмите на защёлку вверху крышки для плёнки, затем извлеките плёнку.

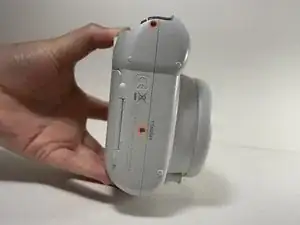

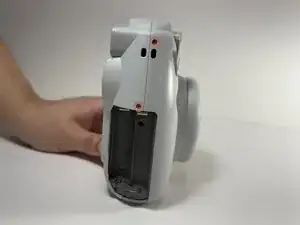

Удалите шесть винтов в корпусе, выделенных на фото, используя крестообразную отвертку Philips #00.

Снимите кожух принтера для плёнки. Осторожно подденьте по краю кожуха, пока деталь не освободится.

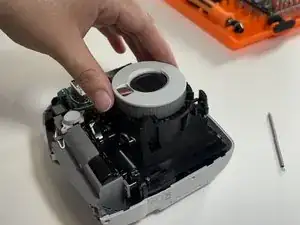

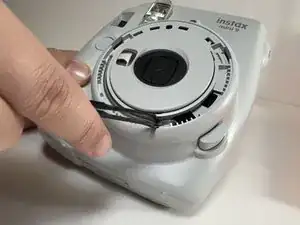

Осторожно подденьте кожух объектива по кругу, чтобы снять его.

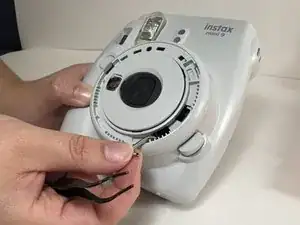

Отстегните пружину, прикреплённую к объективу.

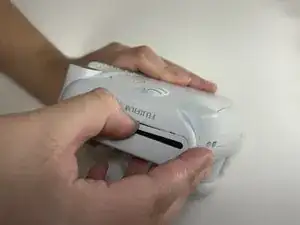

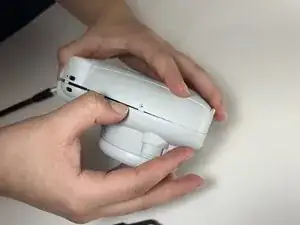

Осторожно подденьте по шву корпуса, проходя вдоль всех сторон камеры. Снимите переднюю половину корпуса, когда она освободится.

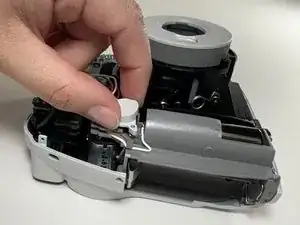

Снимите кнопку управления затвором с камеры.

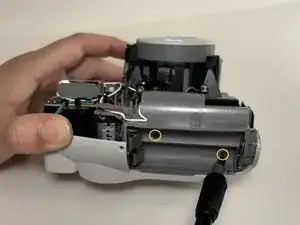

Снимите отсек для батарей, открутив два выделенных винта. После ослабления удалите деталь, чтобы получить доступ к конденсатору.

Примечание: Эти два винта меньше винтов корпуса, удалённых ранее.

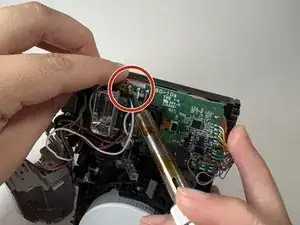

Разогрейте паяльник до 600°F и плотно прижмите его к контактам с припоем.

Замените конденсатор вспышки, распаяв выделенные контакты.

Используйте оплётку для удаления припоя или вакуумный насос для удаления расплавленного припоя и снимите конденсатор, когда провода отделятся от контактов.

Примечание: Конденсатор рассчитан на 320 В и имеет ёмкость 300µF

Припаяйте два белых провода обратно на место.
