Замена конденсатора Fujifilm Instax Minion

Удалите шесть винтов Phillips №00 длиной 4,5 мм с нижней, левой и правой сторон.

Используйте лопатку для удаления защитного экрана слота для пленки на верхней части камеры.

Удалите один винт Phillips №00 длиной 4,5 мм под защитным экраном.

Нажмите на язычок освобождения на задней части камеры, чтобы открыть отсек для пленки.

Удалите пленочный картридж из этого отсека.

Нажмите на крышку батарейного отсека, чтобы снять ее.

Удалите все батареи внутри.

Используйте пластиковый инструмент для открытия, чтобы помочь разъединить передние и задние части корпуса.

С камерой, обращенной вниз, снимите только заднюю часть корпуса.

Осторожно снимите переднюю часть корпуса.

Когда вы поднимаете передний корпус, будьте осторожны, чтобы не тянуть слишком сильно, так как есть пружина, соединенная с корпусом и телом камеры.

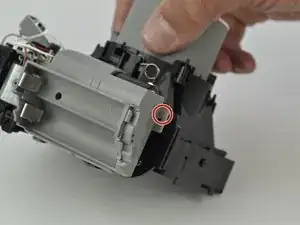

Используя набор пинцетов, отсоедините пружину от корпуса. Пружина вернется в черное и серое кольцо на переднем корпусе.

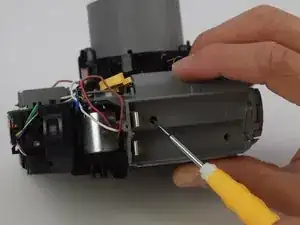

Удалите четыре винта длиной 4,5 мм внутри держателя батареи с помощью длинной отвертки Phillips №00.

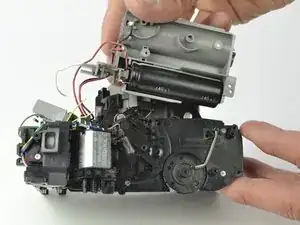

Осторожно потяните за держатель батареи, чтобы извлечь его из корпуса, обнажив конденсатор.

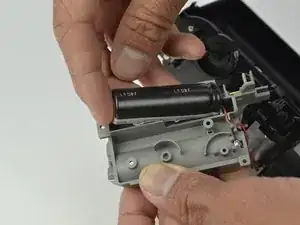

Поднимите заднюю часть конденсатора, чтобы извлечь его из держателя батареи.

Конденсатор будет держаться на небольшом количестве клея. Держите это на месте, но не беспокойтесь, если оно будет повреждено.

Будьте осторожны, чтобы не касаться проводов на передней стороне конденсатора, так как вы можете получить удар.

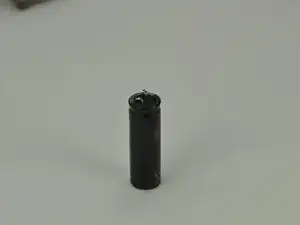

Отпаивайте концы проводов от выводов конденсатора, чтобы удалить его.

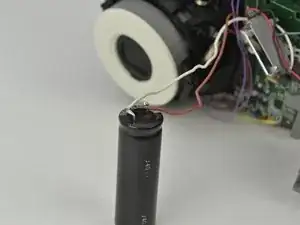

Обратите внимание на подключения между проводами и выводами для сборки. Коричневый провод подключается к стороне с белой линией, а белый провод подключается к другой стороне.

Будьте осторожны, чтобы не коснуться обоих выводов конденсатора вашим паяльником. Это создаст короткое замыкание и может вызвать искру.
