Замена материнской платы Fujifilm X100T
Следуйте этим шагам, чтобы заменить материнскую плату. Материнская плата должна заменяться только после попыток устранения неисправностей другими методами.
Шаг 1


Сдвиньте маленькую чёрную защёлку внизу камеры влево, чтобы разблокировать крышку отсека батареи.
Шаг 2


Нажмите оранжевую защёлку вверх, чтобы освободить батарею.
Выньте батарею из камеры.
Переверните камеру, чтобы легче вытащить батарею.
Шаг 3

Начиная с одного из углов, используйте лопатку, чтобы поддеть кожаную обшивку и снять её с камеры.
При работе с электроникой важно выбирать инструмент, безопасный для ЭСР, чтобы избежать случайного повреждения устройства. Металлическая лопатка хороша для сильного рычага, но по возможности следует использовать обычную чёрную нейлоновую лопатку или пластиковый инструмент для вскрытия.
Шаг 4

Осторожно и медленно снимите кожаную накладку с камеры вручную.
Шаг 5

Найдите шесть винтов 4,0 мм на дне камеры.
Используйте отвёртку JIS #000, чтобы удалить эти винты.
Шаг 6

Это камера японского производителя. Японская фотоиндустрия любит использовать винты стандарта JIS.
Не соблазняйтесь использовать вашу коллекцию крестообразных отвёрток. Хотя PH #00 взаимозаменяем с JIS #00, он не обеспечивает идеальной посадки. Использование крестообразной отвёртки ускорит износ головок JIS-винтов и приведёт к их преждевременному срыву.
Имейте под рукой как JIS #00, так и JIS #000. К счастью, оба бита включены в набор ifixit 64bit.
Шаг 7

Снимите нижнюю панель и держатель штатива, поднимая их руками.
Держатель штатива имеет ключение и вставляется в серию штифтов на обратной стороне нижней панели.
Шаг 8


Приготовьте подборщики!
Чтобы добраться внутрь камеры, сначала необходимо снять правую сборку крышки портов. После её снятия у вас появится доступ к винтам, фиксирующим другие компоненты.
В нижней правой части отсека батареи есть маленькое отверстие. С помощью подборщика нажмите в это отверстие.
Выпадет пластиковый стержень. Этот пластиковый стержень — ось, вокруг которой вращается петля.
Шаг 9


Fuji! Что мы говорили про прятание винтов за закрытыми дверцами! Это чрезмерно хитро, Fuji. Больше так не делайте. Обещаете?
Дьявол кроется в деталях этой камеры. Сдвиньте крышку порта с оси петли.
Плоскогубцами вытяните стержень из верхней пластины камеры. Теперь у вас наконец появится доступ ко всем винтам, которые нужно удалить.
Шаг 10


Удалите три винта 5,0 мм возле разъёмов micro-USB, micro-HDMI и пульта дистанционного управления.
Удалите винт, спрятанный за петлёй крышки порта.
Сборка крышки порта должна легко сняться. Если она застряла, попробуйте поддеть пластиковыми подкладками.
Шаг 11

Удалите два винта 6,0 мм под сборкой крышки портов.
Шаг 12

Удалите четыре винта 5,0 мм на стороне камеры, противоположной батарее.
Шаг 13

Удалите два винта 2,5 мм на нижней поверхности камеры.
Задняя сборка с ЖК-экраном и кнопками теперь должна откинуться вверх и вправо, обнажив шлейфы ЖК-экрана и кнопок.
Шаг 14

После того как электроника обнажена, настоятельно рекомендуется соблюдать меры защиты от статического электричества. ЭСР может вывести из строя вашу электронику, пропуская тысячи вольт через компоненты, рассчитанные всего на несколько вольт постоянного тока. ЭСР может сильно испортить вам день, если вы не будете осторожны.
Используйте антистатический коврик и браслет, и убедитесь, что вы заземлены на оставшуюся часть разборки. Убедитесь, что антистатический коврик подключён к заземлению ближайшей розетки, и что в вашем доме действительно есть заземление. Обратитесь к электрику, если не уверены.
Шаг 15


Отсоедините оранжевый шлейф, открыв ZIF-разъём пластиковой лопаткой или зубочисткой.
Это отделяет ЖК-экран от основной платы.
Шаг 16

Снимите бело‑синий шлейф с материнской платы, аккуратно потянув его руками.
Сборка ЖК-экрана и кнопок теперь должна быть полностью отсоединена.
Шаг 17

Удалите винт 2,5 мм в центре, над снятым ЖК-экраном.
Удалите два винта 4,0 мм справа.
Шаг 18

Удалите два винта 4,5 мм на стороне камеры, противоположной батарее.
Шаг 19

Отклейте медную ленту, соединяющую рамку с камерой.
Это обеспечивает заземление и частичное рассеивание тепла для внутренних компонентов.
Шаг 20

Снимите клейкую ленту, удерживающую громкоговоритель.
Громкоговоритель зафиксирован двусторонним скотчем. Оттяните его от стальной рамки и сдвиньте к нижней части камеры.
Это защищает провода динамика от перерезания при удалении стальной рамки.
Шаг 21

Отсоедините эти два ленточных кабеля, чтобы они не были перерезаны или повреждены при снятии всей стальной рамки.
Используйте пинцет или небольшой тупой инструмент для снятия этих ленточных кабелей. Место тесное, поэтому действуйте терпеливо и аккуратно.
Шаг 22

Отогните стальную рамку, подняв её и аккуратно потянув в сторону рукой.
Будьте осторожны, чтобы не оторвать рамку от камеры.
Удалите три винта 4,2 мм на зелёной плате.
Шаг 23


Найдите оранжевый ленточный кабель на стороне камеры с отсеком для батареи.
Отсоедините ленточный кабель от ZIF-разъёма с помощью пластикового инструмента для открытия.
Снимите ленточный кабель, подняв его руками.
Шаг 24

Снимите резиновую накладку видоискателя, подняв её руками.
Если резиновая накладка упирается, подойдёт старая кредитная карта.
Помните шкалу Мооса! В этой камере широко используются металлизированные пластики.
Шаг 25

Удалите два винта 4,0 мм с передней части камеры. Скорее всего это винты Torx T1.
Не могу не подчеркнуть, насколько крошечные эти винты. Размером с кончик карандаша.
Fuji, винты — это произведение искусства. Почему вы их прячетe?
Ближайшая битка в наборе iFixit — звёздчатая головка #2.
Использование неправильной биты сорвёт шлиц винта Torx, имейте это в виду.
Шаг 26

Снимите верхнюю рамку, подняв её и потянув в сторону задней части камеры.
Шаг 27

Используйте пластиковый инструмент для открытия, чтобы отсоединить два ленточных кабеля от верхней рамки.
Шаг 28

Найдите клеевой слой, соединяющий чёрный и красный провода над зелёной платой.
Снимите клейкую ленту, аккуратно оттянув её рукой.
Удалите медную ленту, заземляющую радиатор сенсора на плату сенсора.
Шаг 29

Используйте пластиковый инструмент для открытия, чтобы отжать ленточный кабель, расположенный рядом с верхним правым углом зелёной платы сенсора.
Шаг 30

Используйте пластиковый инструмент для открытия и металлический пинцет, чтобы приподнять ленточный кабель, расположенный рядом с центрально-правой частью зелёной платы.
Дальнейшее вмешательство в камеру гарантированно разрушит калибровку блока сенсора. Плоскость сенсора откалибрована относительно плоскости элементов объектива или крепления объектива. Изменение натяжения любого винта крепления блока сенсора выведет сенсор и элементы из ортогонального выравнивания.
Снимите алюминиевый радиатор CMOS-сенсора, приподняв его руками. Сенсор, плата и радиатор интегрированы в один модуль.
После снятия сборки сенсора вы теперь должны увидеть серебристую крышку объектива под ней.
Шаг 31

При работе с оптическими блоками следует надевать нитриловые перчатки. Жиры с отпечатков пальцев оставляют следы на элементах объектива и создают серьёзные проблемы при сборке.
Если вы оставили отпечатки на объективе, определите, пластик это или стекло, и очистите соответствующим средством. Для стекла используйте изопропиловый спирт ректификованного класса и салфетки для оптики. Для пластика используйте спирт или средство, безопасное для пластика. Некоторые прозрачные пластики мутнеют от изопропилового спирта.
Удалите четыре винта 3,2 мм с серебристой крышки объектива.
Шаг 32

Используйте пластиковый инструмент для открытия, чтобы приподнять серебристую крышку объектива.
Теперь вы должны увидеть чёрную крышку объектива под ней.
Шаг 33

Удалите три винта 3,5 мм с чёрной крышки объектива.
Шаг 34

Поднимите чёрную крышку объектива руками.
Теперь вы должны увидеть пружинящий объектив.
Шаг 35

Удалите три винта 3,5 мм на крышке с пружиной.
Шаг 36

Снимите пружину и объектив, аккуратно приподняв оба компонента вверх.
Шаг 37

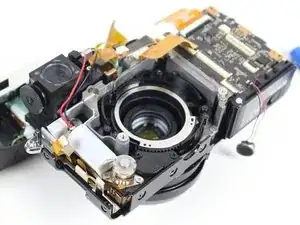

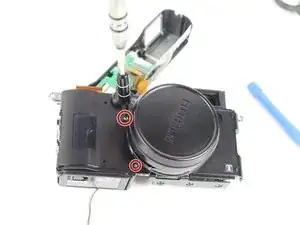

После снятия объектива переверните камеру и отвинтите два винта 4,0 мм на передней части камеры, рядом с крышкой объектива.
Шаг 38

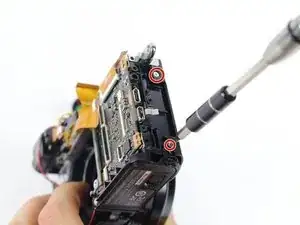

Снимите два винта 4,0 мм, расположенные на боковой стороне камеры.
Шаг 39

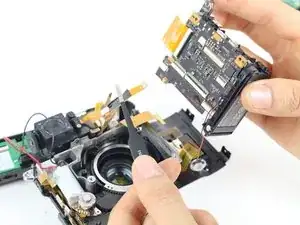

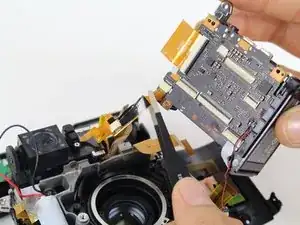

Аккуратно оттяните теперь отвинченную материнскую плату от корпуса камеры.
Будьте осторожны, чтобы не порвать оранжевую шлейфовую ленту при разъединении.
С помощью металлических пинцетов отсоедините оранжевую шлейфовую ленту от материнской платы.
Материнская плата соединена с батареей.
Шаг 40

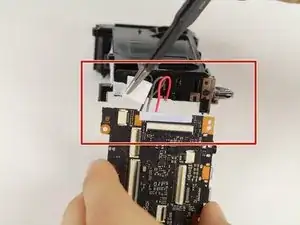

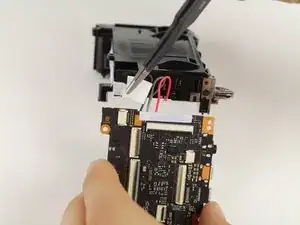

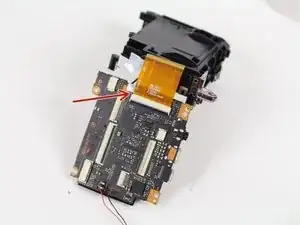

Используя точные пинцеты, снимите белую полоску с угла материнской платы.

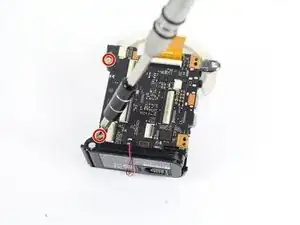

Снимите два винта 4,0 мм в верхнем левом и нижнем левом углах.
После снятия винтов аккуратно отделите материнскую плату от корпуса батареи, осторожно разъединяя две части.
Шаг 41

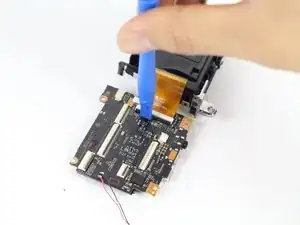

Используйте пластиковый инструмент для раскрытия, чтобы снять оранжевую шлейфовую ленту с материнской платы, поддев инструментом черную фиксирующую клемму ленты и аккуратно поддев вверх.
Шаг 42


ПРИМЕЧАНИЕ: следующий шаг включает пайку. Обратитесь к этому руководству iFixit по пайке Как паять и выпаивать соединения.

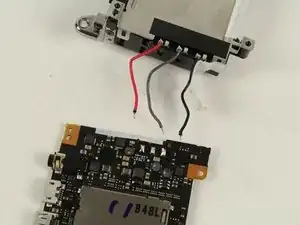

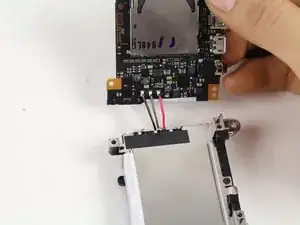

Выпаяйте провода, соединяющие материнскую плату и корпус батареи.
Теперь у вас осталась отдельная материнская плата.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
