Замена предохранителя на основной плате Fujifilm X20

Извлеките батарею и SD-карту.

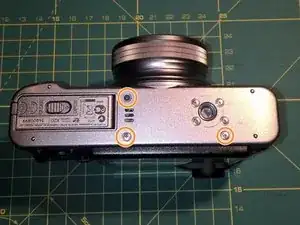

Удалите три отмеченных винта с нижней части камеры.

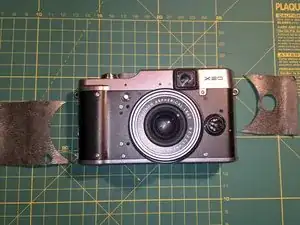

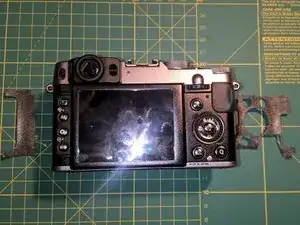

Снимите четыре куска кожзаменителя с передней и задней части камеры. Подденьте край кожзаменителя и потяните. Сам материал достаточно прочный, и клей всё ещё будет держать, если приклеить детали обратно после завершения работы.

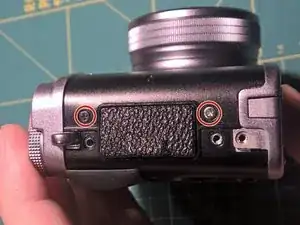

Удалите два винта с левой стороны камеры.

Удалите три винта с правой стороны камеры.

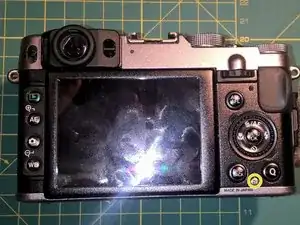

Удалите винт между кнопками Q и DISP/BACK.

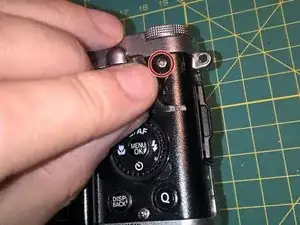

Удалите винт, скрытый под резиновой накладкой.

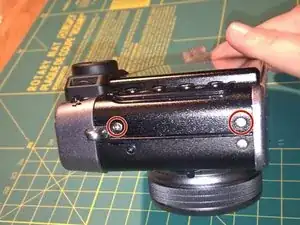

Удалите два винта с левой стороны камеры.

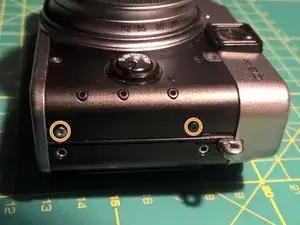

Удалите два винта с правой стороны камеры.

Удалите девять винтов с передней части камеры.

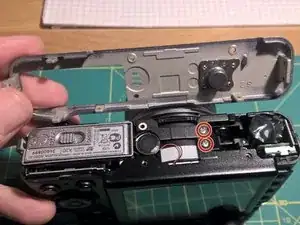

Теперь вы можете снять пластиковую нижнюю крышку.

Внизу вы увидите ещё два винта. Пожалуйста, удалите и их.

Теперь два металлических покрытия ослабнут. Начните со снятия задней крышки с ЖК-дисплеем.

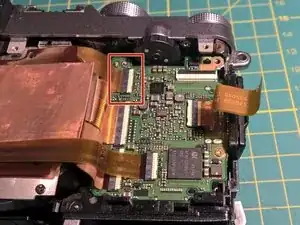

Откройте разъём, удерживающий FPC (оранжевый гибкий кабель), и извлеките его.

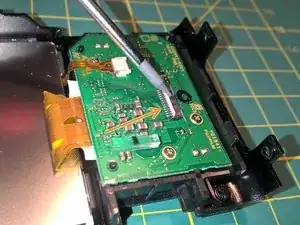

Вы открываете разъём, поднимая маленькую защёлку на противоположной стороне от оранжевого FPC (второе фото). Затем можно вытащить оранжевый FPC.

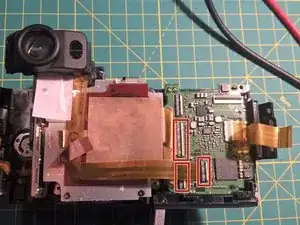

Удалите два винта (красные).

Отключите FPC на левой стороне (зелёный прямоугольник). Вам нужно открыть рычажок.

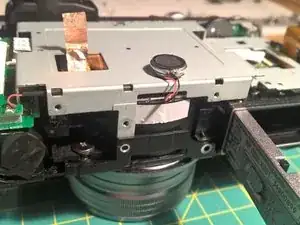

Снимите медную фольгу с верхней части, но не удаляйте её полностью (розовый прямоугольник).

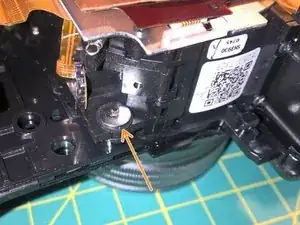

Маленькая круглая деталь внизу — это зуммер. Освободите соединительный провод от белой клейкой ленты. Сам зуммер приклеен на своём месте и легко снимается путём вытягивания.

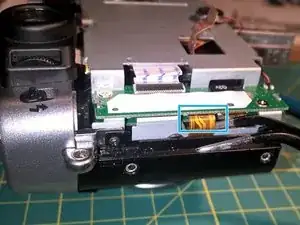

Слева остался ещё один FPC. Этот разъём нельзя открыть, FPC надо извлечь путём вытягивания (сине-голубой прямоугольник).

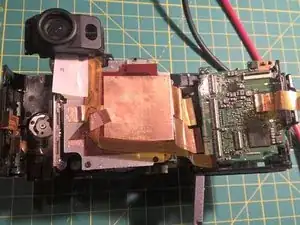

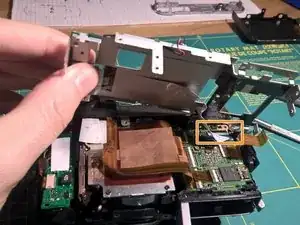

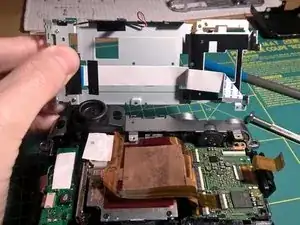

Наконец! Вы можете отвести стальную деталь в сторону и, открыв последний оставшийся разъём FPC на основной плате, полностью снять эту стальную деталь.

Камера разобрана, подготовьте конденсатор вспышки. Теперь вы получите доступ к конденсатору вспышки. Это может быть опасно. Если вы не уверены, не продолжайте.

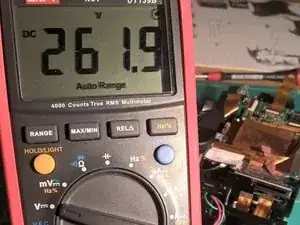

Конденсатор вспышки может удерживать опасно высокое напряжение. Я измерил 260 В между выводами через 2 часа после отключения батареи. Либо следите за напряжением мультиметром, пока оно не станет безопасным, либо разрядите конденсатор через резистор соответствующей мощности. Не замыкайте выводы конденсатора напрямую.

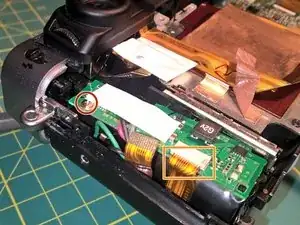

Удалите винт под белым пластиком.

Также снимите нижний FPC. Этот разъём не имеет рычажка. Удалите кабель, потянув его.

Теперь вы можете извлечь маленькую плату из корпуса.

Хорошо, осталось всего два шага, затем можно снять верхнюю крышку.

Сначала отсоедините отмеченный FPC от его разъёма. Он ведёт к любой кнопке или колесу на серебристой верхней части.

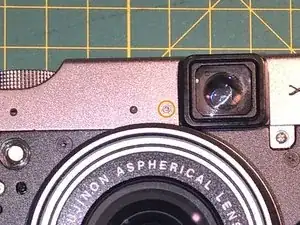

Затем удалите крошечный винт под видоискателем спереди головкой TORX T1.

После этого вы можете снять серебристую верхнюю крышку, потянув её.

Большой конденсатор всё ещё останется прикреплённым.

Отсоедините правую плату, отключив оставшиеся три FPC.

Эта часть (плата и содержащий её пластик) теперь также может быть снята.

Объектив прикручен к корпусу четырьмя большими винтами.

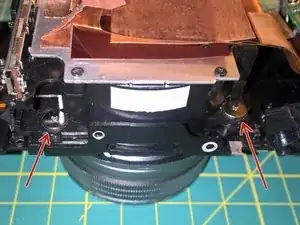

Два винта снизу легко доступны.

Один винт в верхнем левом углу также легко достать.

Четвёртый винт немного скрыт под двумя FPC. Вам не нужно снимать эти FPC, чтобы выкрутить этот винт.

Помните, почему я открыл камеру? Потому что не мог вращать объектив из‑за песка.

Я нашёл песчинки, застрявшие между большой и малой шестернями, показанными на фото. Я повернул объектив так, чтобы отверстие было направлено вниз, и осторожно прокручивал объектив туда‑сюда. Небольшое количество песка выпало, но этого было достаточно, чтобы вернуть механизм в рабочее состояние.

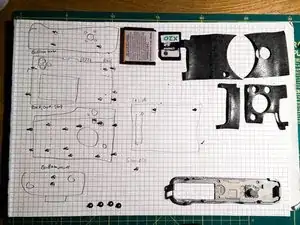

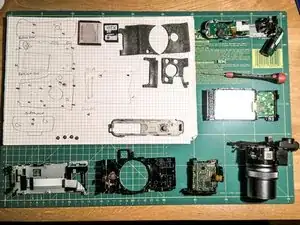

Две фотографии показывают a) детали и b) винты и их расположение.

Если камера X20 не реагирует на «включатель» и кнопку воспроизведения на задней панели, причиной может быть неисправный предохранитель на основной плате.

Если вы подозреваете это (вероятно, если ничего другое не помогает, даже при новых или полностью заряженных батареях) и уверены в работе с SMD-платами, следуйте руководству по разборке для X20.

В результате вы получите доступ к основной плате, которая установлена в отсеке для батарей.

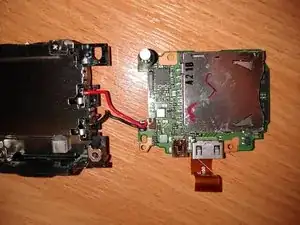

Снимите весь отсек для батарей с камеры и открутите плату от корпуса. Она будет выглядеть примерно так.

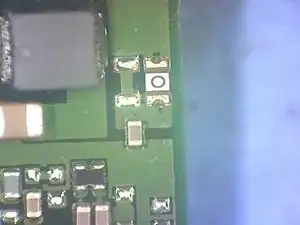

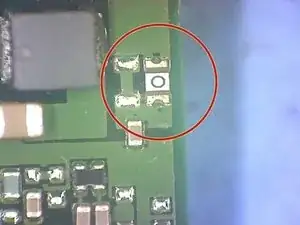

Предохранитель находится рядом с местом, где красный провод батареи припаян к плате.

Насколько я могу судить, это предохранитель на 2,5 А (обозначен буквой O). К сожалению, определить временем срабатывания предохранителя невозможно.

С помощью омметра проверьте предохранитель, то есть наличие проводимости от одного контакта до другого. Если предохранитель в порядке, сопротивление будет почти 0 Ом. Если предохранитель перегорел, прибор покажет разрыв цепи, то есть бесконечное сопротивление.

Запасные предохранители можно приобрести у поставщиков электронных компонентов. Если вы найдете подходящий и у вас есть подходящий паяльник, вы можете заменить его. Это корпус 0603, размер примерно 1,6 × 0,8 мм.

Идеально делать это паяльником с «пинцетной» насадкой, который нагревает оба конца предохранителя одновременно.

Удалите старый предохранитель (возможно, потребуется небольшое усилие, мой был приклеен к плате) и установите новый на то же место, убедившись, что оба контакта хорошо припаяны к плате.

После этого прикрутите плату обратно к отсеку для батарей и соберите камеру, выполнив шаги из руководства по сборке в обратном порядке.

Если других неисправностей не было, камера должна работать нормально — моя, по крайней мере, заработала!
