Ремонт крышки портов Fujifilm X100T

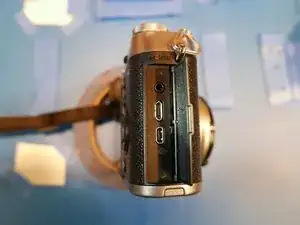

Чтобы восстановить способность крышки портов возвращаться в исходное положение, необходимо снять саму крышку и петлю с узла крышки портов.

Чтобы снять крышку и петлю, сначала нужно демонтировать нижнюю пластину с фотоаппарата.

Следующая процедура покажет, как снять крышку и нижнюю пластину.

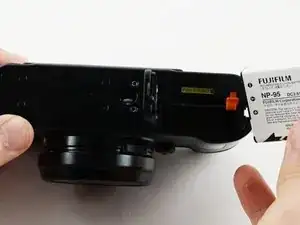

Первым делом отключите питание фотоаппарата. Извлеките аккумулятор из X100t.

Важно понимать, что это фотоаппарат, произведённый японским производителем. Японская фотопромышленность предпочитает использовать винты стандарта JIS (японский промышленный стандарт).

Не поддавайтесь искушению использовать крестовую отвёртку. Хотя PH#00 подходит к JIS#00, посадка неидеальна. Использование крестовой отвёртки приведёт к большему износу головки винтов JIS и может вызвать их повреждение.

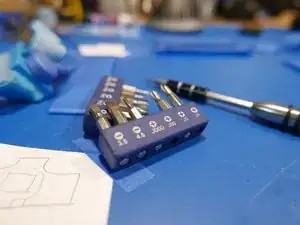

Для разборки подготовьте отвёртки JIS#00 и JIS#000. К счастью, оба биты входят в комплект ifixit 64bit.

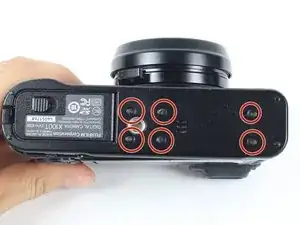

Выкрутите шесть винтов JIS#00 длиной 4,0 мм, расположенных на дне фотоаппарата. После этого вы сможете снять нижнюю пластину.

Подготовьте свои шила!

Чтобы продолжить разборку, сначала нужно снять узел крышки портов на правой стороне. После его демонтажа вы получите доступ к винтам, крепящим другие компоненты.

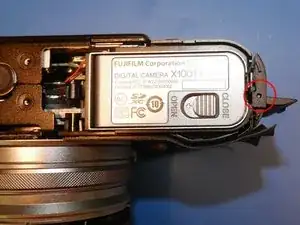

В правой нижней части отсека аккумулятора есть маленькое отверстие. Вставьте шило в это отверстие.

Пластиковый штифт выскользнет. Этот штифт служит осью вращения петли.

Fuji! Что мы вам говорили насчёт прятания винтов за закрытыми крышками! Это очень хитро, Fuji. Больше так не делайте. Обещаете?

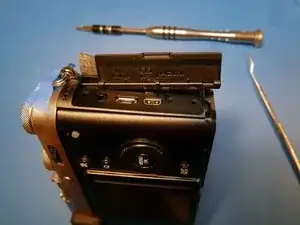

Все детали имеют значение в этом фотоаппарате. Сдвиньте крышку портов с осевого штифта.

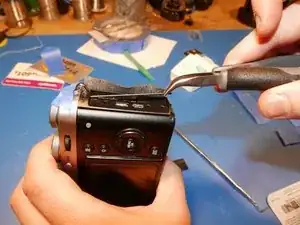

Используя пару плоскогубцев, вытащите штифт из верхней пластины фотоаппарата. Теперь вы получите доступ к пружине крышки портов.

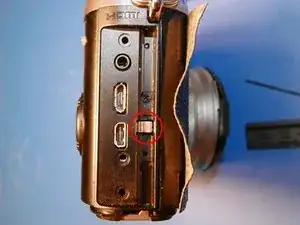

После снятия крышки портов отложите отвёртку. Обратите внимание на металлическую скобу, похожую на пружину.

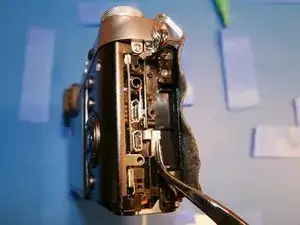

Именно эта металлическая скоба обеспечивает пружинящее действие крышки портов. Со временем она смещается глубже в корпус, снижая пружинное усилие.

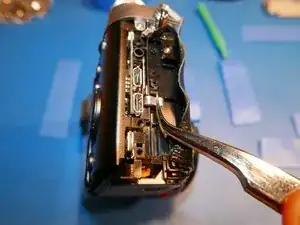

Чтобы увеличить пружинящее усилие, аккуратно приподнимите эту металлическую скобу. Направление подъёма должно быть перпендикулярно поверхности камеры, наружу.

Поднимайте осторожно. Не прилагайте чрезмерных усилий, так как скоба может сломаться от перенапряжения. Будьте аккуратны и не торопитесь.

Полностью демонтировать узел крышки портов, как показано на двух последних изображениях этого шага, не требуется. Это излишне.
