Разборка Fujifilm X-M1

Если вы ещё не сделали этого, снимите объектив с камеры.

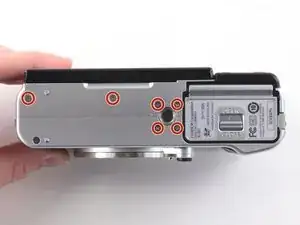

Снимите шесть крестообразных винтов 2,5 мм с нижней части корпуса камеры.

Используйте пинцет или ноготь, чтобы отогнуть резиновую накладку на левой рукоятке.

Снимите крестообразный винт 3,4 мм.

Снимите винт 3,7 мм.

Используйте пинцет или ноготь, чтобы отогнуть резиновую накладку на правой рукоятке.

Снимите крестообразный винт 3,2 мм.

Снимите крестообразный винт 3,8 мм.

Снимите крестообразный винт 2,8 мм.

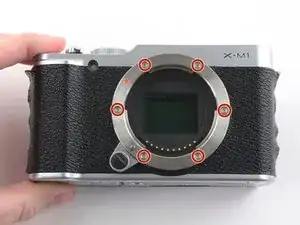

Снимите шесть крестообразных винтов 6,5 мм с байонета объектива.

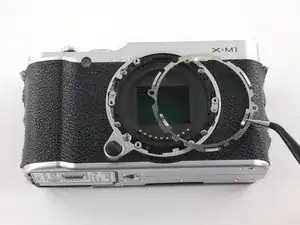

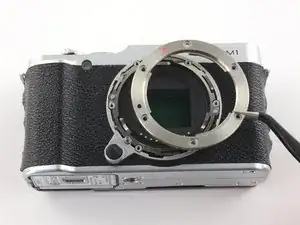

Используйте пинцет, чтобы снять верхнее металлическое кольцо и тонкое металлическое кольцо под ним.

Снимите четыре винта 4,3 мм, крепящие матрицу к передней части корпуса.

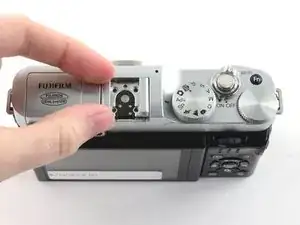

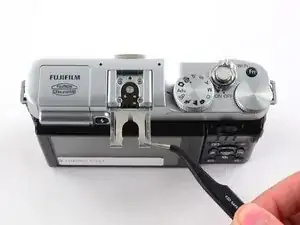

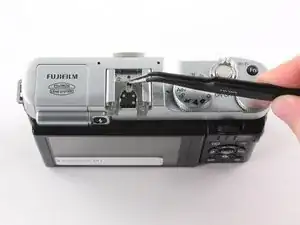

Используйте пинцет, чтобы выдвинуть металлический экран прямо из крепления внешней вспышки.

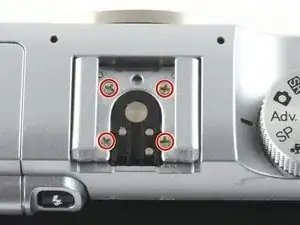

Снимите четыре крестообразных винта 4,6 мм с крепления внешней вспышки.

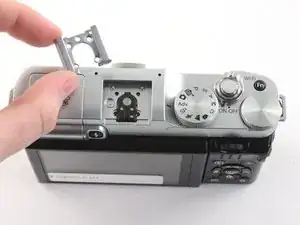

Используйте пинцет или два пальца, чтобы снять скобу крепления.

Выдвиньте ЖК-дисплей.

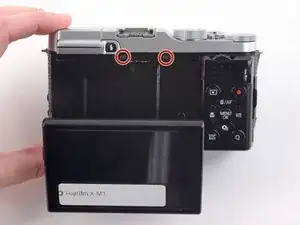

Снимите два чёрных крестообразных винта 4,3 мм с задней крышки.

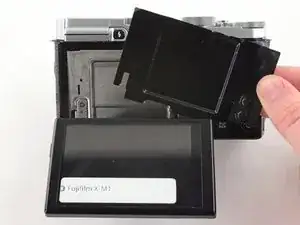

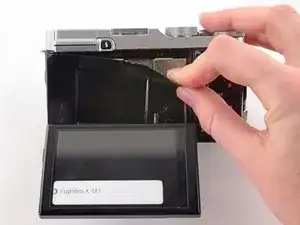

Используйте два пальца, чтобы отогнуть и снять чёрную пластиковую крышку за ЖК-дисплеем.

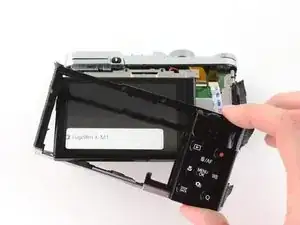

Медленно оттяните заднюю рамку от корпуса камеры.

Не пытайтесь полностью снять рамку — она подключена к камере шлейфом.

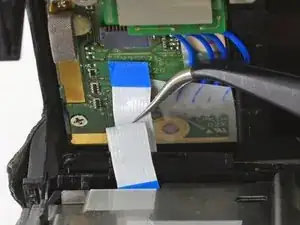

Используйте пинцет, чтобы вынуть белый и синий шлейф из разъёма.

Протяните рамку вокруг ЖК-дисплея, чтобы снять её с камеры.

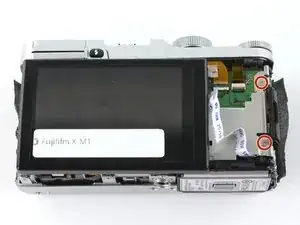

Снимите два крестообразных винта 2,6 мм с правой стороны металлической рамки.

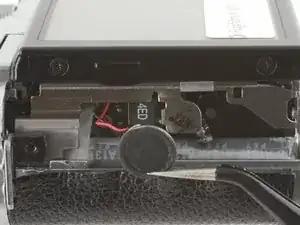

Используйте пинцет, чтобы отцепить динамик рядом с левой рукояткой.

Медленно поднимите металлическую рамку от материнской платы.

Не пытайтесь снять рамку — она подключена к материнской плате большим шлейфом.

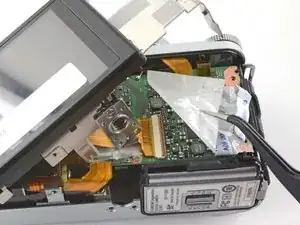

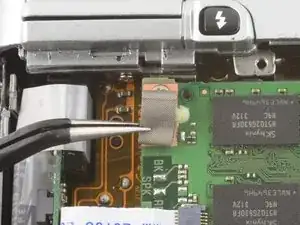

Используйте пинцет, чтобы снять пластиковую накладку, закрывающую материнскую плату.

Чтобы снять шлейф, отогните оранжевый фиксатор на большом ZIF-разъёме плоским концом лопатки.

Если шлейф не выскакивает сам, используйте пинцет, чтобы вынуть его из разъёма.

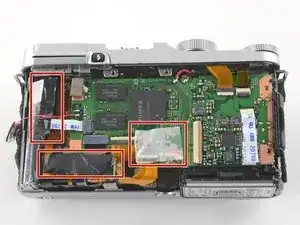

Используйте пинцет, чтобы снять три кусочка ленты, закрывающие компоненты материнской платы.

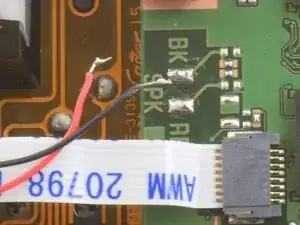

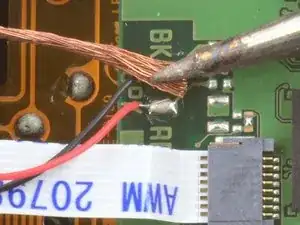

Отпаять три пары красных и чёрных проводов, подключённых к материнской плате.

Узнать больше об отпайке проводов можно здесь.

Используйте пинцет, чтобы снять серую подушечку, расположенную под кнопкой вспышки.

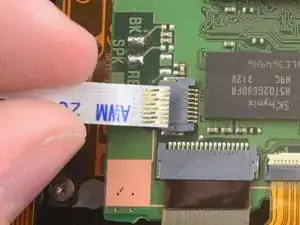

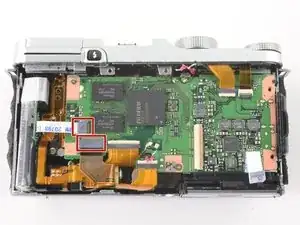

Используйте два пальца, чтобы вынуть два шлейфа в нижнем левом углу материнской платы.

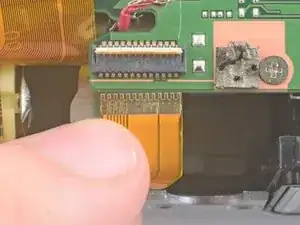

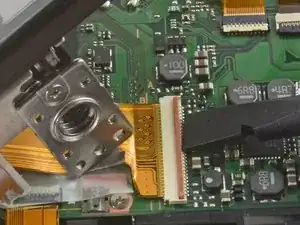

Плоским концом лопатки разблокируйте четыре указанных ZIF-разъёма.

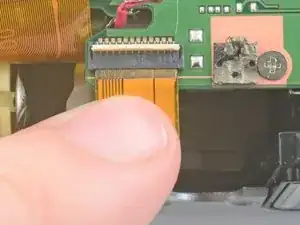

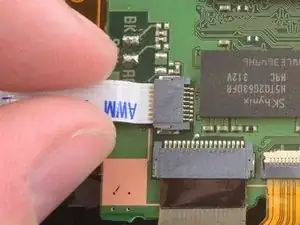

Используйте два пальца, чтобы вынуть шлейфы из разъёмов.

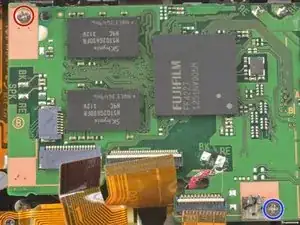

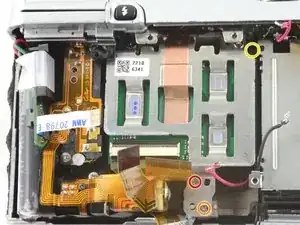

Снимите крестообразный винт 3,3 мм в верхнем левом углу материнской платы.

Снимите крестообразный винт 2,4 мм в нижнем правом углу материнской платы.

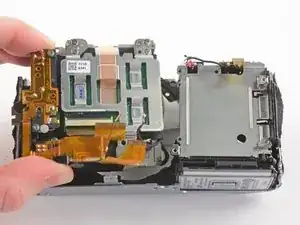

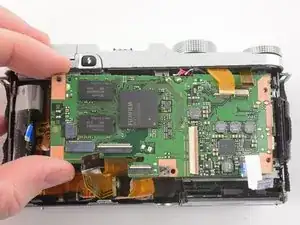

Используйте два пальца, чтобы вынуть материнскую плату из передней части корпуса.

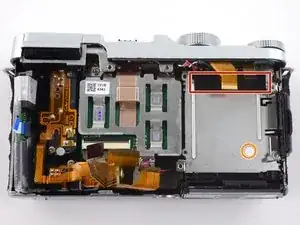

С помощью пинцета снимите черную пластиковую ленту в верхней части отсека для батареи.

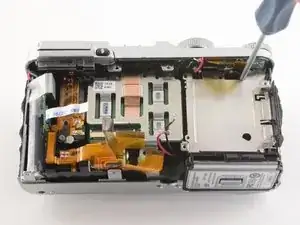

Вставьте отвертку Phillips #00 через отверстие под черной лентой и выверните винт 4,8 мм.

Вставьте отвертку Phillips #00 через белую наклейку, свидетельствующую о вскрытии, и выверните второй винт 4,8 мм.

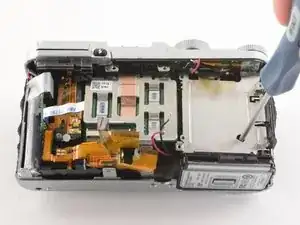

Выверните винт Phillips 3,7 мм внизу крепления датчика.

Выверните винт Phillips 4,2 мм внизу крепления датчика.

Выверните винт Phillips 6,2 мм, скрытый между креплением датчика и отсеком для батареи.

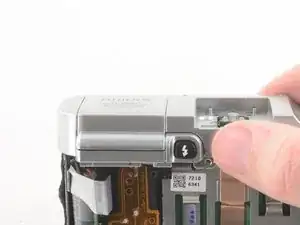

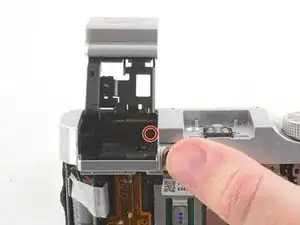

Нажмите кнопку вспышки, чтобы освободить узел вспышки.

Выверните винт Phillips 3,4 мм на задней стенке отсека вспышки.

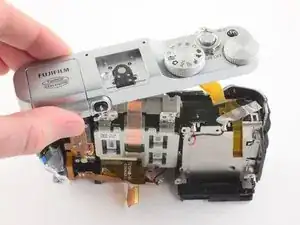

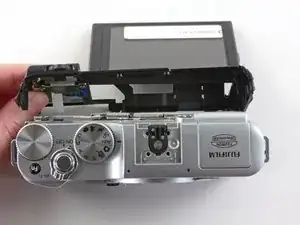

Снимите верхнюю панель.

Снимите узел датчика.

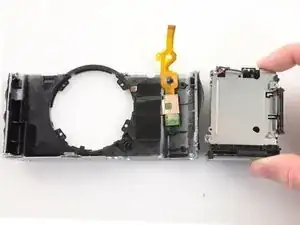

Снимите отсек для батареи.

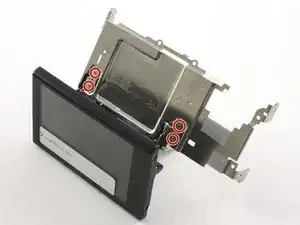

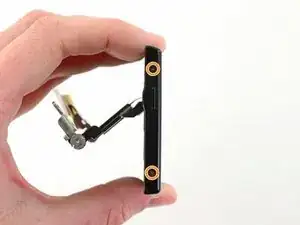

Выверните четыре винта Phillips 2,6 мм на петлях ЖК-дисплея.

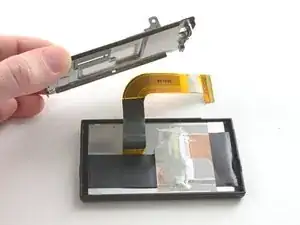

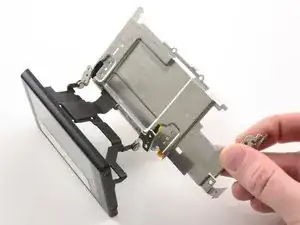

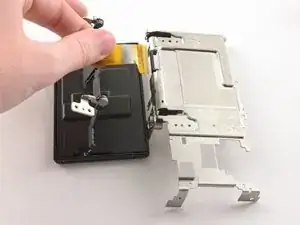

Откиньте ЖК-дисплей от металлической рамки.

Не пытайтесь снять ЖК-дисплей, он прикреплен к металлической рамке гибким шлейфом.

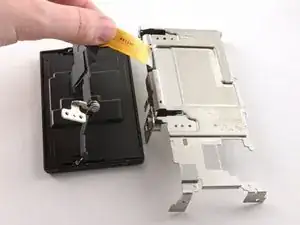

Используя два пальца, протяните шлейф через отверстие в металлической рамке.

Снимите ЖК-дисплей с металлической рамки.

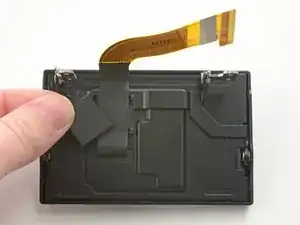

Острым концом медиатора подденьте крышку шлейфа на задней стороне ЖК-дисплея.

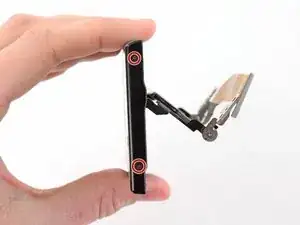

Выверните два винта Phillips 2,6 мм с правой стороны экрана ЖК.

Выверните два винта Phillips 2,6 мм с левой стороны экрана ЖК.

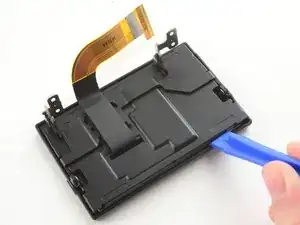

Используйте пластиковый инструмент для вскрытия, чтобы отжать корпус ЖК-дисплея.

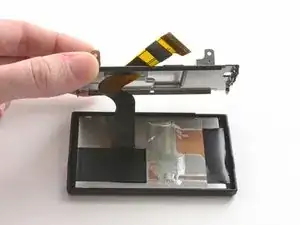

Когда корпус откроется, протяните шлейф через отверстие на задней крышке.

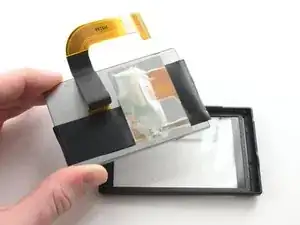

Снимите ЖК-дисплей с крышки экрана.

Вы успешно разобрали Fujifilm X-M1!
