Замена основной платы Fujifilm X100V

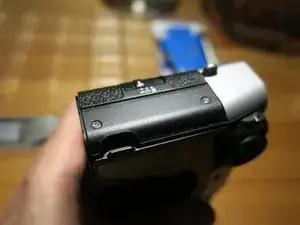

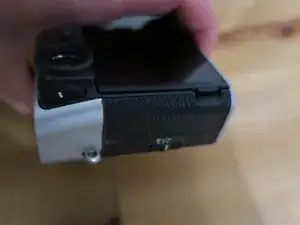

Отклейте кожзаменитель с левой задней стороны, около ЖК-экрана и видоискателя. Откроются два винта.

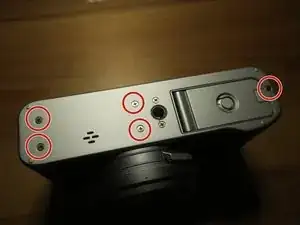

Открутите пять винтов. Пару винтов рядом с монтажным отверстием трогать не нужно.

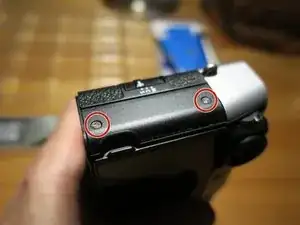

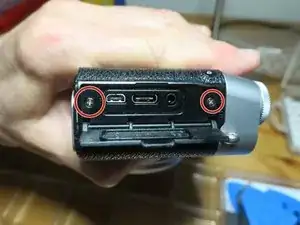

Открутите два винта.

Аккуратно снимите панель крышки разъёмов вместе с крышкой-заслонкой. Старайтесь не повредить пружину.

Открутите эти винты

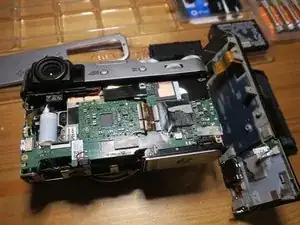

Откройте панель ЖК-экрана

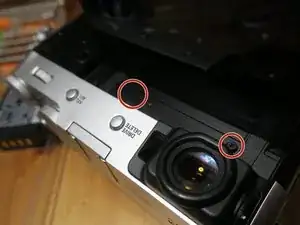

Открутите два винта сверху

Обратите внимание, что они разной длины, тот, что около видоискателя, длиннее.

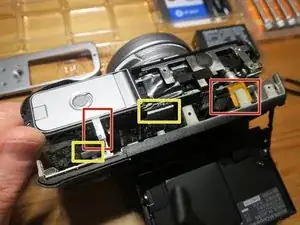

Аккуратно вытяните крышку. Она может быть зафиксирована двумя участками термопасты (жёлтые метки).

Отсоедините белый ленточный кабель. Перед извлечением оранжевого кабеля разблокируйте засов на разъёме. См. красные метки.

Используйте тонкую лопатку, чтобы отклеить резиновый поролон около видоискателя, который может удерживать заднюю крышку.

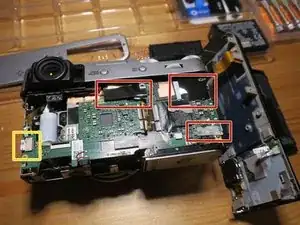

Отклейте чёрные (и один белый) липкие накладки, закрывающие разъёмы.

Запомните, какая накладка крепится на какое место.

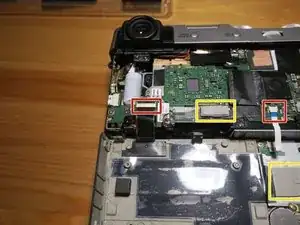

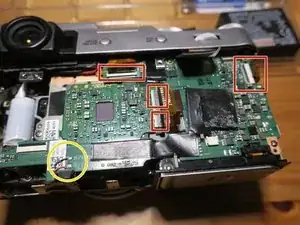

Отсоедините белый ленточный кабель (жёлтая метка)

Разблокируйте и отключите оранжевые кабели.

Выпаяйте динамик.

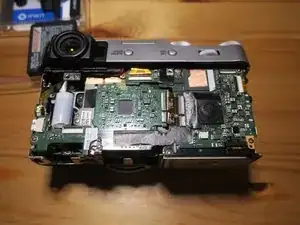

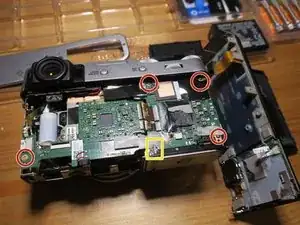

Открутите четыре винта

Слегка изогните плату, чтобы освободить её от пластикового фиксатора (жёлтая метка)

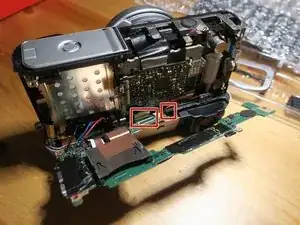

Отключите два ленточных кабеля.

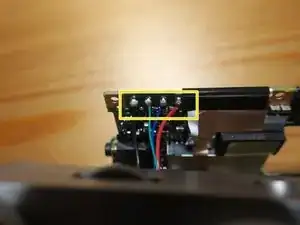

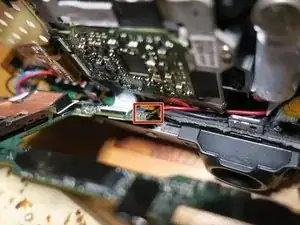

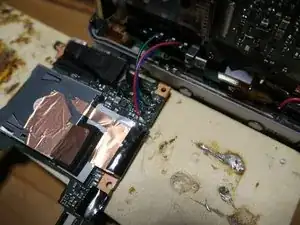

Выпаяйте четыре провода, идущие к батарее.

Отклейте круглую поролоновую прокладку и все накладки и прикрепите их к заменяемой материнской плате.

Будьте осторожны с накладкой с медной фольгой (её нет на фото), она хрупкая.

Мне немного стыдно, но, тем не менее, работает!

Мой паяльник Hakko FX888D не мог достаточно прогреть площадки, пришлось использовать более мощный паяльник.

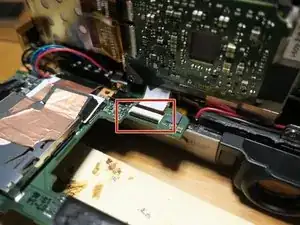

Подключите и зафиксируйте более широкий кабель

Вставьте узкий кабель. Это непросто, нужно потолкать его сбоку пинцетом.

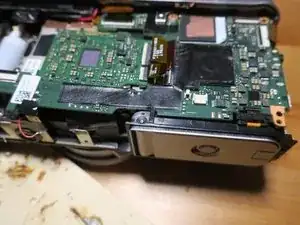

Установите плату на место и под фиксатор.

Подключите и зафиксируйте все многочисленные ленточные кабели на верхней стороне.

Припаяйте динамик

Закрепите плату четырьмя винтами.

Установите на место липкие накладки.

Подключите два ленточных кабеля.

Установите на место два участка термопасты

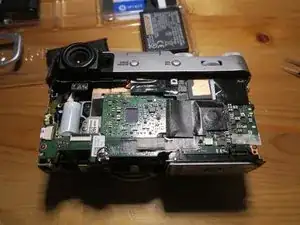

Установите заднюю крышку на место.

Аккуратно выгните пружину панели крышки разъёмов и установите крышку на место.

Закрутите шесть винтов, крепящих заднюю крышку.

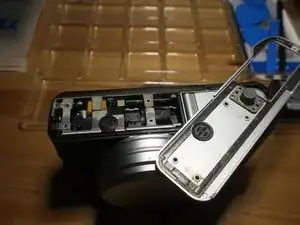

Закройте и закрутите нижнюю крышку
