Замена заднего селектора (колеса) Panasonic DMC-FZ200
Задний селектор (колесо) камеры Panasonic DMC-FZ200 зарегистрирован с множественными отказами. В большинстве случаев при нажатии действие не регистрирует требуемые изменения настроек, в меньшем числе случаев поворотный диск перестаёт фиксировать вращение. Любое из этих состояний можно устранить, заменив неисправный задний селектор на новый блок.
Рекомендую скачать копию сервисного мануала DMC-FZ200 для справки. Также советую распечатать соответствующие страницы и размещать снятые винты или детали на тех страницах, где они указаны, чтобы гарантировать возврат правильных деталей на их места.
Рекомендую также ознакомиться со следующим документом, чтобы познакомиться с разъёмами с нулевым усилием вставки (ZIF), используемыми для подключения гибких ленточных кабелей к компонентам системы:
Шаг 1

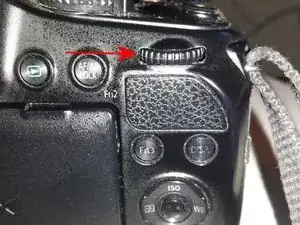

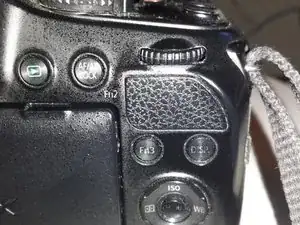

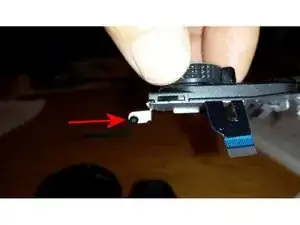

Задний селектор указан красной стрелкой. Его можно прокручивать влево или вправо для выбора значений настроек и нажимать для активации выбранных изменений.

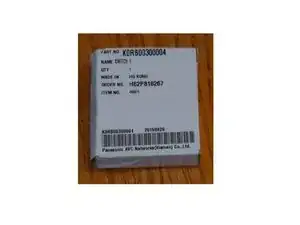

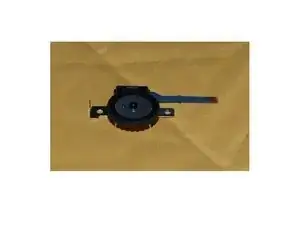

Как указано на упаковке новой детали, Panasonic P/N K0RB00300004. Обратите внимание, что номер детали содержит только нули, а не букву «O».
Заменяемая деталь включает селектор колеса, гибкий ленточный кабель и элементы крепления в одном взаимозаменяемом блоке.
Шаг 2
См. раздел 8.3.1 Снятие заднего корпуса сервисного мануала.
Чтобы заменить задний селектор, придётся разделить камеру на переднюю и заднюю половины. Перед снятием каких-либо винтов извлеките аккумулятор и карту памяти.

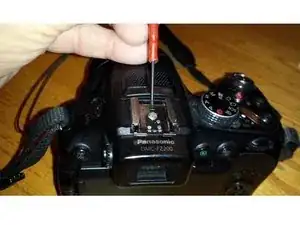

Используйте маленькую плоскую отвёртку, чтобы поддеть и снять пружину горячего башмака. Это даст доступ к винтам под башмаком.
Снимите два чёрных винта, как указано. Оставьте серебристые винты на месте.
Снимите следующие винты по корпусу камеры: 2 нижних винта (на задней половине), 2 винта с правой стороны, 1 винт слева.
Шаг 3
После удаления всех 7 винтов вы сможете аккуратно и частично разъединить две половины.

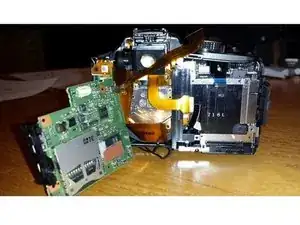

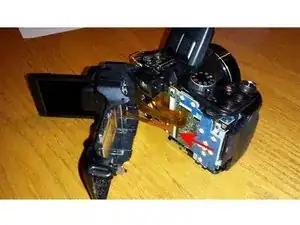

Отключите указанный ленточный кабель, соединяющий две половины, и отложите задний блок в сторону.
Шаг 4
Во время моего ремонта я снимал блок задней панели управления и основную печатную плату (P.C.B.). Однако для этого требуется отсоединить несколько ленточных кабелей. Позже было подтверждено, что этот шаг необязателен и его можно пропустить.
См. раздел 8.3.2 Снятие блока задней панели управления сервисного мануала.
При необходимости снимите синий основной блок управления, открутив его два фиксирующих винта и отсоединив ленточный кабель. Обратите внимание, что нижняя часть блока защёлкивается и её нужно отстегнуть для снятия.
См. раздел 8.3.3 Снятие основной печатной платы сервисного мануала.

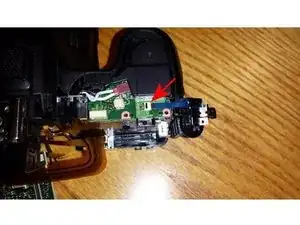

Отсоедините ленточные кабели, подключённые к основной печатной плате (P.C.B.), и её один серебристый фиксирующий винт, затем снимите плату.
Шаг 5
См. раздел 8.3.4 Снятие верхнего блока управления сервисного мануала.
Отключите ленточный кабель верхнего блока управления, если он не был отключён при снятии основной платы ранее.
Открутите указанный фиксирующий винт верхнего блока управления, одновременно оттягивая верхний блок назад, чтобы винт оставался в отверстии верхнего блока и не упал внутрь камеры. Как только фиксирующий винт ослабнет, выньте верхний блок, продолжая удерживать винт на месте.
Шаг 6
См. раздел 8.3.10 Снятие платы вспышки сервисного мануала. Для этой замены применима только часть Рис. D14, касающаяся замены блока переключателя — нет необходимости разряжать электролитический конденсатор или снимать плату вспышки.

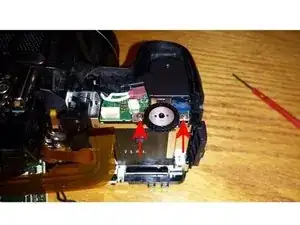

Сняв верхний блок, вы получите доступ к самому заднему селектору. Начните с удаления двух верхних винтов по обеим сторонам колеса.
Затем подденьте сборку колеса с её крепления, используя маленькую плоскую отвёртку по обеим сторонам.
Переверните переключатель и отсоедините его ленточный кабель.
Шаг 7
Установите новый задний селектор, держа блок диском вниз, и полностью вставьте его ленточный кабель в ZIF-разъём. Зафиксируйте ленточный кабель в разъёме.
Переверните переключатель и посадите его на точку крепления.
Закрепите переключатель двумя винтами, снятыми ранее.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
