Чистка CCD камеры Panasonic DMC FS16

Снимки одного и того же объекта, сделанные FS16 до и после очистки.

На втором изображении отмечены тени.

Третье изображение показывает кадр после успешного ремонта

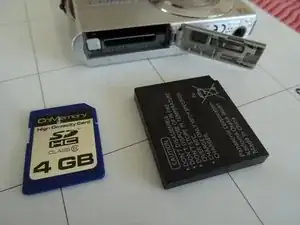

Откройте крышку отсека батареи и извлеките аккумулятор и карту памяти,

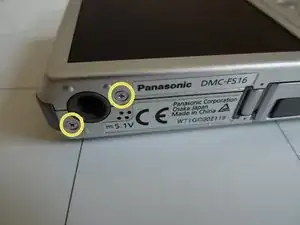

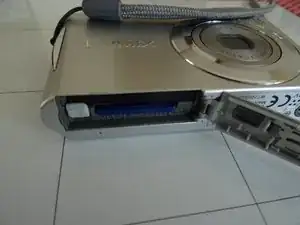

Снимите два винта Phillips #000 длиной 4.6 мм с нижней части рядом с резьбой для штатива

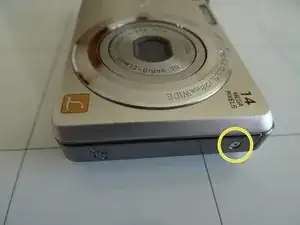

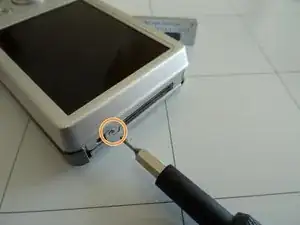

Снимите один винт Phillips #000 длиной 3.3 мм с правой стороны.

Осторожно снимите боковую крышку рукой.

Снимите один винт Phillips длиной 3.3 мм, который вы нашли под крышкой.

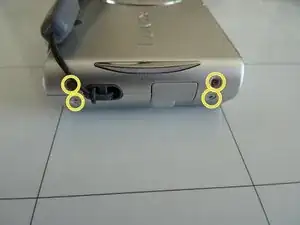

Снимите четыре винта Phillips длиной 3.3 мм с левой стороны

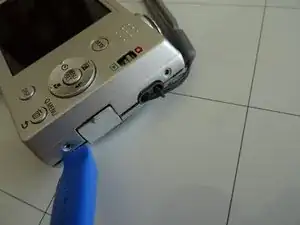

Используйте медиатор или пластиковый монтажный инструмент, чтобы снять заднюю крышку. Начните рядом с крышкой USB и проведите инструментом вдоль корпуса камеры. Поднимите заднюю панель и снимите её.

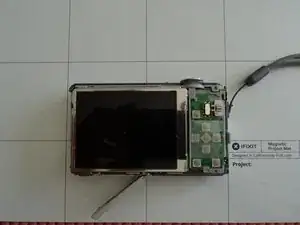

На втором изображении камера с снятой задней крышкой.

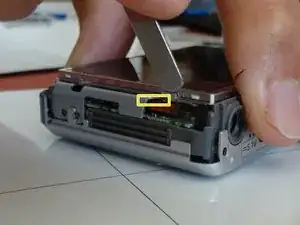

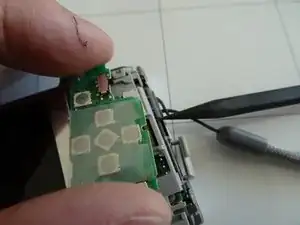

Аккуратно поднимите плату клавиатуры вертикально вверх пальцами.

Клавиатура всё ещё подключена — разъём находится на тыльной стороне платы. Просто потяните плату вертикально вверх.

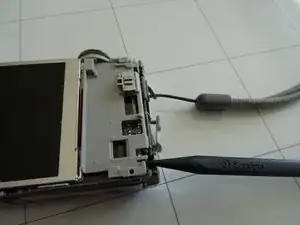

Под платой клавиатуры вы найдёте серую пластиковую вставку. Эта деталь просто зажата, и с терпением её можно снять монтажной лопаткой. Убедитесь, что ни одна из чувствительных защёлок не отломится. Начинайте поддевать снизу.

Под серой пластиковой вставкой находится материнская плата. Снимать шлейф от дисплея не нужно. Достаточно отогнуть дисплей в сторону!

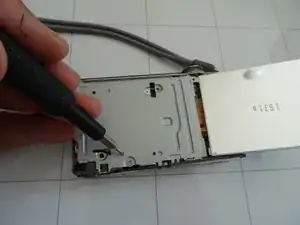

Скрытый на изображении инструментом: дисплей закреплён винтом Phillips #000 длиной 2.0 мм. Снимите этот винт

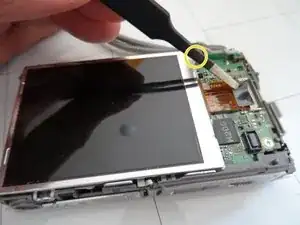

На противоположной стороне дисплей зафиксирован тонким куском жести. Осторожно отогните металл пинцетом или подобным инструментом

Аккуратно откиньте дисплей вправо, как страницу книги.

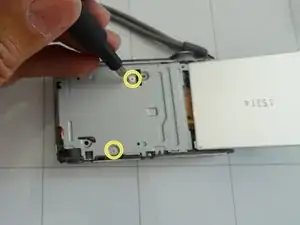

Под дисплеем находится ещё одна защитная пластина. Она закреплена двумя винтами Phillips #000 длиной 6.4 мм. Снимите их, чтобы убрать экранную защиту

Снимите защитную пластину

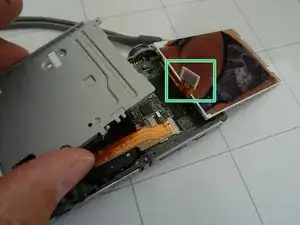

Не пугайтесь: на видимом дисплее будет неиспользуемый разъём, зафиксированный изолентой. При сборке задвиньте этот шлейф обратно под защитную пластину.

Задняя часть CCD открыта.

Для очистки CCD отключать не потребуется.

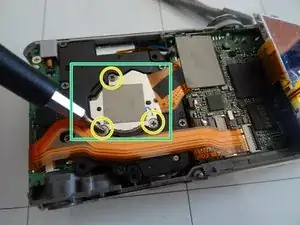

Снимите три винта Phillips #000 длиной 3.0 мм с задней части CCD

Поднимите CCD вверх.

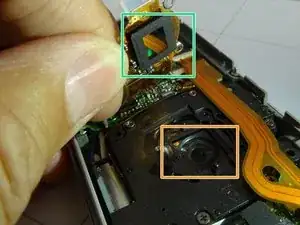

На изображении CCD отмечен зелёным, а задняя часть объектива — оранжевым. При внимательном рассмотрении можно увидеть пылинки.

Работайте предельно чисто! Каждая новая пылинка разрушит результат. Не дуйте на детали ртом! Используйте подходящие инструменты

Выдуйте CCD и заднюю часть объектива несколькими короткими порциями сжатого воздуха или грушей для чистки, чтобы удалить пыль и ворс. Очистите оба элемента безворсовым ватным тампоном, смоченным в спирте высокой концентрации (более 95%). Дайте спирту высохнуть.
