Замена кнопки питания Olympus VR-350

В этом руководстве показано, как снять кнопку питания камеры, чтобы при необходимости заменить ее, если она не работает.

Шаг 1

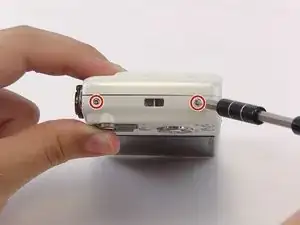

Удалите два винта длиной 4 мм с каждой стороны камеры с помощью отвертки Phillips PH000.

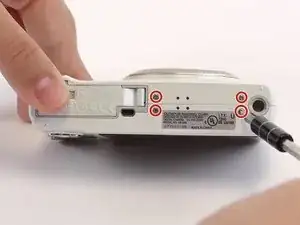

Удалите четыре винта длиной 4 мм с дна камеры с помощью отвертки Phillips PH000.

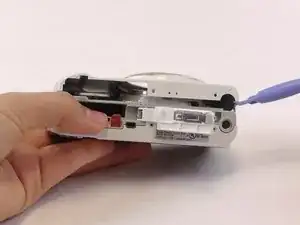

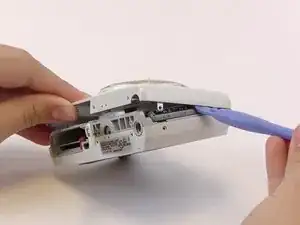

Используйте пластиковые открывалки и пальцы, чтобы поддеть переднюю панель камеры.

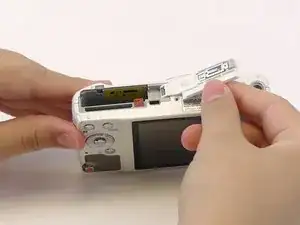

Вам может понадобиться открыть крышку батареи, чтобы снять переднюю панель.

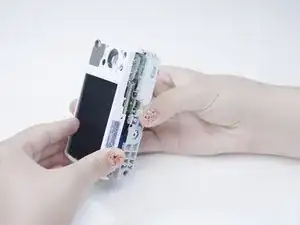

Используйте пальцы, чтобы приподнять заднюю крышку.

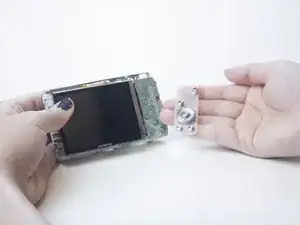

При снятии задней части камеры мембрана кнопки может выпасть. Не потеряйте этот элемент.

Экран LCD соединен с корпусом камеры оранжевым шлейфом. Не вытаскивайте этот шлейф.

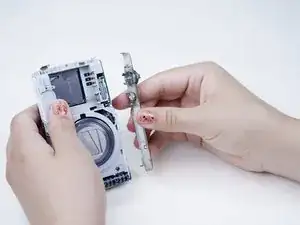

Удалите серебряную панель с верхней части камеры.

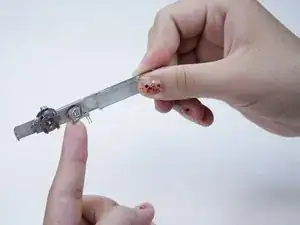

Переверните серебряную панель. Кнопка питания — это меньшая кнопка, покрытая металлической основой.

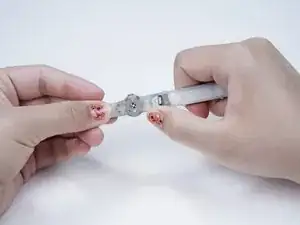

Отделите металлическую основу от серебряной панели.

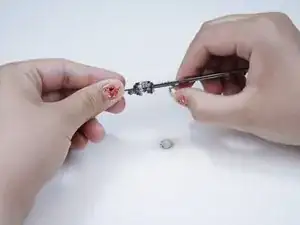

Нажмите на кнопку питания вниз и выньте её из серебряной панели с помощью пальца.

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
