Замена блока управления Panasonic DMC-FZ70

Камеры

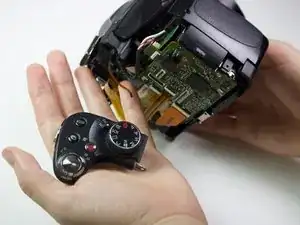

Блок управления — это панель сверху камеры, содержащая диск режимов, выключатель питания, кнопку спуска затвора и кнопку записи видео. Если какие-либо из этих кнопок отсутствуют, заедают или больше не работают, вы можете воспользоваться этим руководством, чтобы заменить блок. Перед началом убедитесь, что аккумулятор и SD-карта извлечены.

Шаг 1

Все винты следует выкручивать отверткой Phillips #0.

С помощью отвертки выкрутите два филипс-винта 5,0 мм справа от ЖК-экрана.

Шаг 2

Переверните камеру на левую сторону экрана и выкрутите там один филипс-винт 5 мм.

Шаг 3

Переверните камеру вверх ногами и выкрутите три винта 5 мм, расположенные на нижней части корпуса.

Шаг 4

На верхней части камеры найдите две направляющие с тонкой металлической пластиной между ними.

Металлической лопаткой подденьте эту пластину и выдвиньте её из направляющей, чтобы отсоединить от камеры.

Шаг 5

Далее удалите четыре филипс-винта 5 мм, которые вы только что обнаружили.

Шаг 6

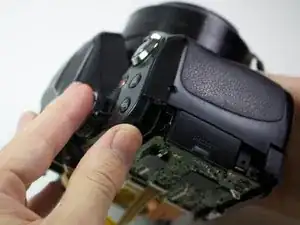

Аккуратно потяните за обе стороны корпуса, пока половины не начнут отделяться друг от друга.

Не тяните слишком сильно, так как обе половины соединены кабелями с ZIF-разъемами.

Шаг 7

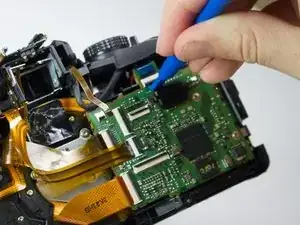

Пластиковым инструментом для вскрытия осторожно поднимите маленькие черные защёлки, фиксирующие ленточные кабели в ZIF-разъёмах на материнской плате.

Осторожно вытяните ленточные кабели из разъёма после их разблокировки.

Для разделения половин камеры необходимо снять только два указанных разъёма.

Шаг 8

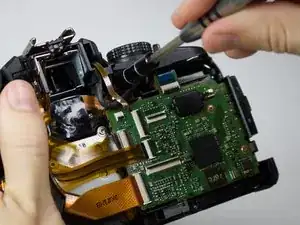

Отверткой Torx выкрутите два филипс-винта 5 мм на материнской плате.

Шаг 9

Пять показанных ленточных кабелей необходимо вынуть из ZIF-разъёмов. Пластиковым инструментом для вскрытия разблокируйте кабели, подняв черную планку на прямоугольном разъёме.

Осторожно вытяните каждый ленточный кабель из его разъёма.

Кабель должен выскользнуть плавно — значительное сопротивление может означать, что фиксатор ещё не отпущен.
