Замена ЖК-дисплея DMC-GF3

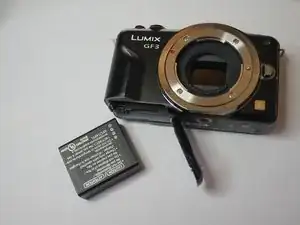

Извлеките аккумулятор и карту памяти из устройства.

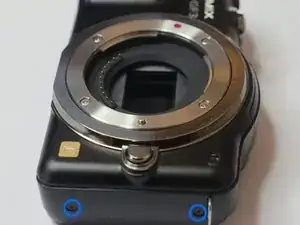

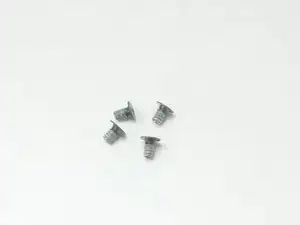

Удалите 4 винта (2 мм) с нижней части корпуса.

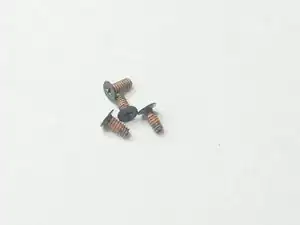

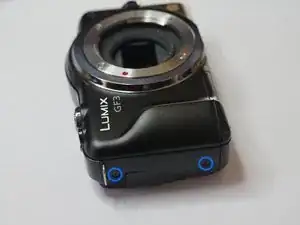

Удалите 4 винта (4 мм) с боковых сторон корпуса. Вы снимаете винты с правой и левой стороны (всего 4 винта).

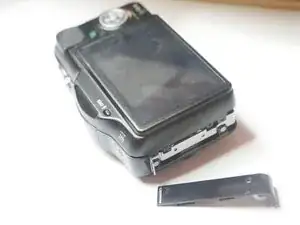

Слегка приподнимите левую сторону корпуса, чтобы снять боковую панель. Не снимайте задний шасси. Поднимите лишь настолько, чтобы можно было снять боковую панель.

Внимание. Заднее шасси прикреплено к двум шлейфам, поэтому не снимайте шасси на этом этапе.

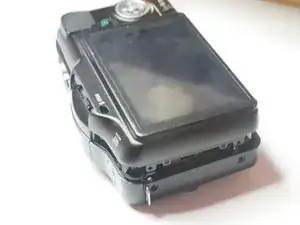

При открытии задней крышки будьте осторожны, чтобы не натянуть гибкие шлейфы. По два шлейфа с каждой стороны задней крышки.

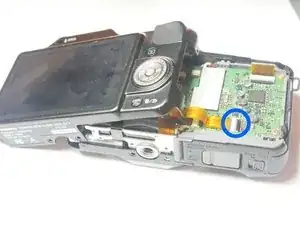

Слегка приподнимите заднюю крышку. Не снимайте её полностью. Поднимите только настолько, чтобы был виден правый зажим шлейфа. Помните, что левая сторона задней крышки также прикреплена к зажиму шлейфа. Используйте лопатку или другой инструмент, чтобы освободить шлейф. Пока не снимайте заднюю крышку.

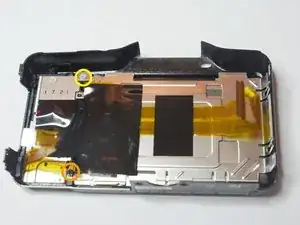

Отсоедините гибкий шлейф с помощью лопатки или другого инструмента. Снимите заднюю крышку.

Эти пластиковые зажимы хрупкие и легко ломаются. Будьте осторожны при освобождении шлейфа. Прилагайте равномерное давление по всему зажиму, иначе он может сломаться.
