Ремонт механизма объектива Panasonic Lumix DMC-F7

Сдвиньте фиксатор в правую сторону, чтобы он оказался в разблокированном положении.

Используя палец, сдвиньте крышку отсека батареи в направлении стрелки вниз, чтобы крышка открылась.

Теперь должны быть видны и батарея, и карта памяти.

Откройте крышку отсека батареи, затем откройте чёрную крышку, чтобы получить доступ к отсеку батареи.

Камера, использованная для создания этого руководства, не имела батареи и карты памяти.

Извлеките батарею.

При установке новой батареи убедитесь, что она размещена в том же положении, что и раньше.

Отвинтите две винта 2,8 мм крестовой отверткой Phillips #00, расположенные под крышкой.

Крестовой отверткой Phillips #00 отвинтите три винта 2,8 мм на нижней части камеры.

Крестовой отверткой Phillips #00 отвинтите два винта 2,8 мм на боковой части камеры.

Используйте лопатку, чтобы поддеть корпус по всем сторонам.

Будьте осторожны, чтобы не повредить ленточный кабель при открытии. Убедитесь, что он остается прикреплённым.

Аккуратно снимите заднюю часть корпуса с передней части камеры, используя пальцы.

Поместите камеру на ровную поверхность лицевой стороной вниз.

Используйте лопатку, чтобы поднять удерживающий язычок и вытащить ленточный кабель из разъёма.

Одной рукой удерживайте металлический корпус камеры, другой — снимите заднюю крышку с остальной части камеры.

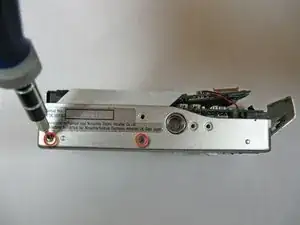

Снимите последние два винта 2,8 мм крестовой отверткой Phillips #00 с нижней части камеры.

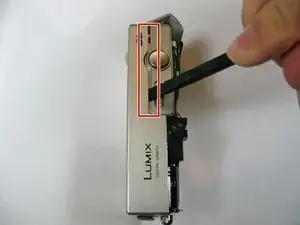

С помощью лопатки отожмите переднюю часть корпуса от внутренних компонентов камеры.

Аккуратно оттяните заднюю часть корпуса от передней с помощью пальцев.

Перережьте черный и красный провода, соединяющие переднюю крышку с корпусом камеры.

Будьте осторожны, чтобы внутренние материалы не зажались.

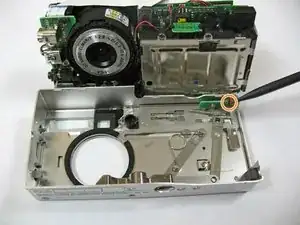

Отделите переднюю часть корпуса от камеры.

Для повторной установки передней крышки припаяйте провода новой крышки к компонентам камеры.

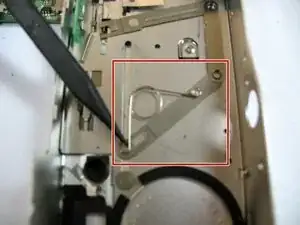

Проверьте, соединена ли пружина в форме буквы «V» с корпусом камеры.

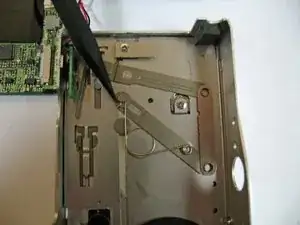

Вручную переместите внутренний механизм объектива в показанное положение.

Убедитесь, что пружина правильно выровнена, чтобы объектив открывался.

Если объектив не открывается, снимите пружину и установите её в правильное положение.

Если пружина неисправна, приобретите новую пружину.
